Реферат



Союз Совеескнх

Соцналнстнческнх

Республик

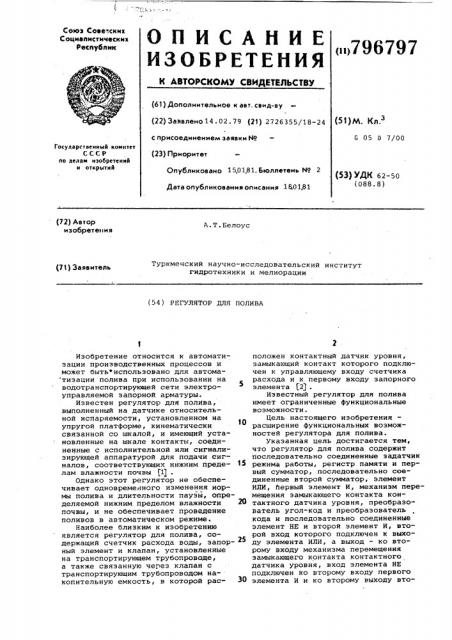

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву (22) Заявлено14.02. 79 (21) 2726355/18-24

< >796797.Ф (51)М. Кл,з с присоединением заявк М

G 05 0 7/00 (23) Приоритет

Госудорственный ноинтет

СССР оо лелям нзобретеннй н открытнй

Опубликовано 1501.81. Бюллетень Мо 2

Дата опубликования описания 1L01.81 (53) УДК 62-50 (088.8) (72) Автор изобретения

А.Т.Белоус

Туркменский научно-исследовательский институт гидротехники и мелиорации (71) Заявитель (54) РЕГУЛЯТОР ДЛЯ ПОЛИВА

Изобретение относится к автоматизации производственных процессов и может быть использовано для автоматизации полива при использовании на водотранспортирующей сети электроуправляемой запорной арматуры.

Известен регулятор для полива, выполненный на датчике относительной испаряемости, установленном на упругой платформе, кинематически связанной со шкалой, и имеющий установленные на шкале контакты, соединенные с исполнительной или сигнализирующей аппаратурой для подачи сигналов, соответствующих нижним преде- 15 лам влажности почвы (1f .

Однако этот регулятор не обеспечивает одновременного изменения нормы полива и длительности паузй, определяемой нижним пределом влажности 20 почвы, и не обеспечивает проведение поливов в автоматическом режиме.

Наиболее близким к изобретению является регулятор для полива, содержащий счетчик расхода воды, запорный элемент и клапан, установленные на транспортирующем трубопроводе, а также связанную через клапан с транспортирующим трубопроводом накопительную емкость, в которой рас- З0 положен контактный датчик уровня, замыкающий контакт которого подключен к управляющему входу счетчика расхода и к.первому входу запорного элемента 323 .

Известный регулятор для полива имеет ограниченные функциональные возможности.

Цель настоящего изобретения расширение функциональных возможностей регулятора для полива.

Указанная цель достигается тем, что регулятор для полива содержит йоследовательно соединенные задатчик режима работы, регистр памяти и первый сумматор, последовательно соединенные второй сумматор, элемент

ИЛИ, йервый элемент И, механизм пере мещения замыкающего контакта контактного датчика уровня, преобразователь угол-код и преобразователь кода и последовательно соединенные элемент НЕ и второй элемент И, второй вход которого подключен к выходу элемента ИЛИ, а выход — ко второму входу механизма перемещения замыкающего контакта контактного датчика уровня, вход элемента НЕ подключен ко второму входу первого элемента И и ко второму выходу вто796797 рого сумматора, первый вход которого соединен с выходом регистра памяти, второй вход первого сумматора подключен к выходу счетчика расхода, а выход — ко второму входу запорного элемента, причем выход преобразователя кода соединен со вторым входом второго сумматора.

На чертеже изображен регулятор для полива, блок-схема.

Регулятор для полива содержит счетчик 1 расхода воды, запорный элемент 2, клапан 3, установленные на транспортирующем трубопроводе 4, связанную через клапан 3 с трубопроводом 4 накопительную емкость 5, контактный датчик 6 уровня замыкающий контакт 7 контактного датчика уровня, задатчик 8 режима работы, регистр 9 памяти, первый сумматор

10, второй сумматор 11, элемент

ИЛИ 12, первый элемент И 13, механизм 14 перемещения замыкающего контакта контактного датчика 6 уровня преобразователь 15 угол-код, преобразователь 16 кода, элемент НЕ 17, второй элемент И 18.

Регулятор для полива работает следующим образом.

После окончания полива накопительная емкость "5, моделирующая процесс испарения влаги из почвы, заполнена водой до фиксированного уровня. По мере испарения иэ нее воды до уровня, соответствующего нижнему пределу влажности почвы, который определяется положением замыкающего контакта

7 контактного датчика 6 уровня, расиоложенного в накопительной емкости

5, произойдет замыкание контакта 7.

Это приводит одновременно к открытию запорнж"о элемента 2 и обнулению счетчика 1 расхода воды. По транспортирующему трубопроводу 4 вода поступает на полив и одновременно через клапан 3 на заполнение накопительной емкости 5. По мере поступления воды в накопительную емкость 5 замыкающий контакт 7 контактного датчика уровня 6 размыкается, а накопительная емкость заполняется до фиксированного уровня, поддерживаемого клапаном 3 до окончания полива. Суммарный расход воды, поступающей на полив, учитывается счетчиком 1 расхода воды. При совпадении показаний счетчика, поступающих в виде числа на второй вход первого сумматора 10, с заданной нормой полина, хранимой в виде числа в регистре 9 памяти и подводимой на вычитание к первому входу первого сумматора 10, на выходе первого сумматора 10 появится сигнал на прекращение полива, который поступает на второй вход запорного элемента 2 и закроет его. Полив прекратится. В течение начавшейся после этого паузы вода из накопительной емкости 5 будет

5Î

SS

ЬО

65 испаряться. При достижечии водой в емкости уровня, соответ:твующего установленному нижнему пределу влажности почвы, снова замыкается контакт

7 контактного датчика 6 уровня и полив повторится. Для изменения нормы полива задатчиком 8 режима работы вводится новое число н регистр

9 памят -. В результате этого на новом цикле полива суммарный расход воды на полив, отсчитываемый счетчиком 1 расхода воды>соответствует новой норме полива, хранящейся в виде числа в регистре 9 памяти. Одновременно число из регистра 9 памяти в качестве вычитаемого поступает на первый вход второго сумматора 11, на второй вход которого поступает второе число от преобразователя 16 кода. Этот преобразователь осуществляет преобразование в позиционный код кода Грея, которым,во избежание грубой ошибки считывания, оцифрован преобразователь угол-код 15, кинематически соединенный с механизмом 14 перемещения замыкающего контакта 7, благодаря чему показания преобразователя угол-код 15 определяют положение замыкающего контакта 7. Образовавшаяся разность в виде разрядов кода с первого выхода второго сумматора 11 поступает на элемент ИЛИ 12 и далее в виде сигнала "единица" поступает параллельно на первый вход элемента И 13 и на второй вход элемента И 18. Одновременно на второй вход элемента И 13 и через элемент

НЕ 17 на первый вход элемента

И 18 поступает сигнал знака рассогласования со второго выхода второго сумматора 11. При положительном рассогласовании, когда число на выходе преобразователя

16 кода больше числа, хранящегося в регистре 9 памяти, на выходе элемента И 13 появляется сигнал, который поступает на первый вход механизма 14 перемещения замыкающего контакта контактного датчика уровня и перемещает контакт 7 вверх до тех пор, пока исчезнет рассогласование, что соответствует сигналу

"нуль" на первом выходе второго сумматора 11. При этом пауза между циклами полива уменьшается, так как при испарении воды из накопительной емкости 5 замыкание контакта 7 происходит раньше. При отрицательном рассогласовании, когда число на выходе преобразователя кода

16 MeH e H, p H e oc ре- гистре памяти 9, на втором выходе второго сумматора 11, а также на втором входе элемента И 13 и на входе элемента НЕ 17 сигнал отсутствует.

В это же время на обоих входах элемента И 18 появляются сигналы высокого потенциала и с выхода элемента

И 18 сигнал поступает на второй вход

796797 механизма 14 перемещения замыкающего контакта контактного датчика уровня на перемещение контакта 7 вниз до устранения рассогласования между числом, хранящимся в регистре 9 памяти и числом, образующимся на выхо де преобразователя 16 кода. При этом пауза между смежными поливами увеличится, так как до следующего замыкания контакта 7 на полив из накопительной емкости 5 должно испариться увеличЕнное количество воды.

Таким образом, при изменении эадатчиком режима нормы полива соответственно ей изменяется и пауза между поливами в общем цикле полива, включающем время полива и время и у а зы 15 чем достигается расширение функциональных возможностей регулятора для полива.

Регулятор для полива обеспечивает выполнение функций низового звена,ф автоматизированной системы управления п оливом при надпочвенном и подпочвенном способах полива, а также пр и и поливе дожцеванием.

Формула изобретения

Регулятор для полива, содержащий счетчик расхода воды, запорный элемент И клапан, установленные на транспортирующем трубопроводе, а также связанную через клапан с транспортирующим трубопроводом накопительную емкость, в которой расположен контактный датчик уровня, замыкающий контакт которого подключен к управляющему входу счетчика расхода и к первому входу запорного элемента, отличающийся тем, что, с целью расширения функциональных возможностей, он содержит последовательно соединенные задатчик режима рабоы регистр памяти и первый сумматор, и последовательно соединенные второ сумматор, элемент ИЛИ, первый элемент И, механизм перемещения замыкающего контакта контактного датчика уровня, преобразователь угол-код и преобразователь кода, и последовательно соединенные элемент НЕ и второ л и элемент И, второй вход которого

ИЛИ а подключен к выходу элемента И, а выход — ко второму входу механизма перемещения замыкающего контакта контактного датчика уровня, вход элемента НЕ подключен ко второму входу первого элемента И и ко второму выходу второго сумматора, первый вход которого соединен с выходом регистра памяти, второй вход первого сумматора подключен к выходу счетчиКа расхода, а выход — ко втор ому входу запорного элемента, причем выход преобразователя кода соединен со вторым входом второго суммато а. р

Источники информации, принятые во внимание при экспертизе

1.Авторское свидетельство СССР

Р 345904,. А 01 Q 25/00, 1972.

2. Патент Франции 9 1380569, кл. A 01 25/26, опублик. 1964 (прототип).
