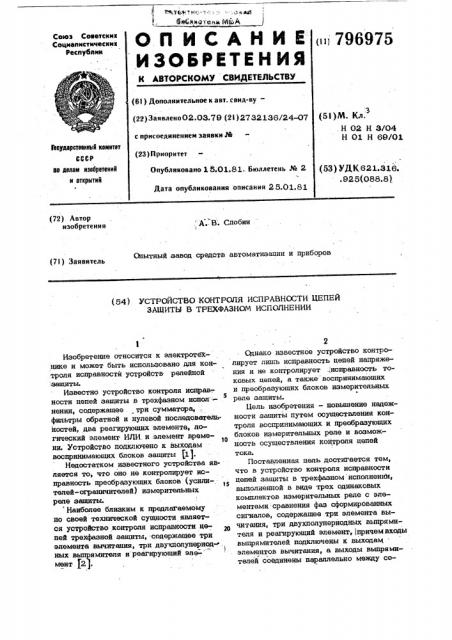

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6! ) Дополнительное к авт. свид-ву— (22) Заявлено 02.03.79 (2! ) 2732136/24-07

<11 796975 (Sl)M. Кл.

Н 02 Н 3/04

Н 01 Н 69/01 с присоединением заявки М

Гееударстеенный кемитет

СССР дв делам наабретеннй и открытий (23) Приоритет (53) УДК 621.316. . 925(088.8) Опубликовано 15.01.81.. Бюллетень № 2

Дата опубликования описания 25.01,81 (72) Автор изобретения. А.. В. Сдобин

Опытный завод средств автоматизации и приборов (7! ) Заявитель (54) УСТРОЙСТВО КОНТРОПЯ ИСПРАВНОСТИ БЕПЕЙ

ЗАШИТЫ В ТРЕХФАЗНОМ ИСПОЛНЕНИИ

Изобретение относится к электротехнике и может быть использовано для кон.троля исправностй устройств релейной

:защиты.

Известно устройство контроля исправ-. ности цепей зашиты в трехфазном испол5 ненни, содержащее три сумматора, фильтры обратной и нулевой последователь. ностей, два реагирующих элемента, логический элемент ИЛИ и.элемент времени. Устройство подключено к выходам воспринимающих блоков зашиты (11.

Недостатком известного устройства является то, что оно не контролирует исправность преобразующих блоков (усилителей-ограничителей) измерительных реле зашиты.

" Наиболее близким к предлагаемому по своей технической сущности является устройство контроля исправности цепей трехфаэной защиты, содержащее три элемента вычитания, три двухполупериод-» ., ных выпрямителя и реагирующий эле- мент $2).

Однако известное устройство контролирует лишь исправность цепей напряжения и не контролирует .исправность тоKoBbtx цепей, а также воспринимающих и преобразующих блоков измерительных реле зашиты.

Бель изобретения — повьпцение надеж:ности защиты путем осуществления контроля воспринимающих и преобразующих блоков измерительных реле и воэможность осуществления контроля цепей тока.

Поставленная цель достигается тем, что в устройство контроля исправности цепей защиты в трехфаэном исполнений, выполненной в виде трех одинаковых комплектов измерительных реле с элементами сравнения фаэ сформированных сигналов, содержащее три элемента вычитания, три двухполуцериодных выпрямителя и реагирующий элемент, причем входы выпрямителей подключены к выходам: элементов вычитания, а выходы выпрямителей соединены параллельно между со79697 5

3 бой и подключены ко входу реагирующего элемента, выход которого служит выходом устройства, дополнительно введены три фазочувстительных блока, причем первые входы первого, второго и третьего фазочувствительных блоков подключены к выходам одноименных преобразующих блоков соответственно первого, второго и третьего .комплектов реле, первый вход первого фазочувствительного блока подключен ко второму входу третьего фазочувствительного блока, первый вход второго фаэочувствительного блока подключен ко второму входу первого фазочувствительного блока, первый вход третьего фазочувствительногс блока подключен ко второму входу второго фазочувствительного блока, входы первого элемента вычитания подключены к выходам первого и второго фазочувствительных блоков, входы второ-

ro элемента вычитания подключены к выходам второго и третьего фазочувствительных блоков, входы третьего элемента вычитания подключены к выходам третьего и первого фазочувствительных блоков.

Кроме того, для предотвращения ложного сигнала о неисправности защиты при несимметричном коротком замыкании в первичной сети в устройство контроля дополнительно введен . элемент времени, вход которого подключен к выходу реагттрующего элемента, а его выход является выходом устройства.

На чертеже представлена структурная схема предлагаемого устройства примеФ кительно: к контролю исправности цепей дистанционной защитьь

Устройство содержит защищаемую линию 1 с выключателем 2 и трансформаторами 3 тока, трансформатор 4 напряженич, измерительные реле 5 — 7 сопротивления, каткдое из которых состоит из воспринимающих блоков 8, 9, преобразующих блоков (усилителей-ограничителей)

10, 11 и элемента 12 сравнения фаз сигналов, логический блок 13 защиты, устройства 14. 15 контроля исправности цепей защиты, каждое иэ которых содержит фазочувствителъные блоки 16 - 18, элементы 19 — 21 вычитания, двухполупериодные выпрямители 22 — 24, реагирующий элемент .25 и элемент 26 времени.

Реле 5 — 7 сопротивления, являющиеся измерительными органами одной as ступеней защиты, одинаковы . и имеют равные уставки.

ЭО

4

Устройство 14 контроля работает следующим образом.

В нормальном симметричном режиме работы защищаемой линии 1 и исправном состоянии трансформаторов 3 тока и трансформаторов 4 напряжения и их вторичных цепей токи и напряжения, подведенные к реле 5 — 7 сопротивления, симметричны и образуют системы прямой последовательностие

Поскольку реле 5-7 сопротивления одинаковы, а их уставки равны,t, значения сигналов на выходах воспринимающих блоков 8 связаны со значениями подведенных к ним токов и напряжений одинаковыми линейными соотношениями.

Поэтому сигналы на выходах воспринимаю@их блоков 8 симметричны и сдвинуты по фазе относительно друг друга на угол 120 . На этот же угол сдвинуты относитетьно друг друга и сигналы на выходах преобразующих блоков (усилителейограничителей) 10.

Ф

Значения сигналов на выходах фазочувствительных блоков 16-18, пропорциональные углу сдвига фаз между сигналами, поданными на их входы, равны между собой. Следовательно, значения сигналов на выходах элементов 19-21 вычитания и на выходах выпрямителей

22-24 равны нулю. Реагирующий элемент 25 находится в несработанном состоянии, и сигнал иа выходе устройства

14 контроля отсутствует.

При повреждениях либо в цепях тока, либо в цепях напряжения, либо воспринимающего блока 8 или преобразующего блока (усилителя-ограничителя) 10, любого реле сопротивления, ведущих к изменению фазовых сдвигов между сигналами на выходах преобразующих блоков (усилителей-ограничителей) 10, нарушается равенство значений сигналов на выходах фазочувствительных блоков

16-18. Значения сигналов на выходах элементов 19-21 вычитания и сигнала на входе реагирующего элемента 25 становятся отличными от нуля. Под ваздействием этого сигнала реагирующий элемент 25 срабатывает и через элемент

26 времени дает сигнал неисправности.

Срабатывание .реагирующего элемента 25 может происходить не только при повреждении цепей защиты, но и при нарушении симметрии первичных токов и напряжений в результате коротких замыканий. Предотвращение . ложного сигнала о неисправности обеспечивается элементом 26 времени с выдержкой времени,;

975 d

1. Устройство контроля исправности цепей защиты в трехфазном исполнении, выполненной в виде трех одинаковых комплектов измерительных реле с элементами сравнения фаз сформированных сигналов, содержащее три элемента вычитания, три двухполупериодных выпрямителя и реагирующий элемент, причем входы выпрямителей подключены к выходам элементов вычитания, а выходы выпрямителей соединены параллельно между собой к подключены ко входу реагирующего элвменга, выход которого служит выходом устройства, отличающееся

5 796 превышающей длительность короткого замыкания, Если элемент 26 времени в устройстве 14 контроля отсутствует, то необходим пусковой орган, срабатывающий при коротком замыкании и блокирующий подачу сигнала устройством 14 контроля, Аналогичным образом работает устройство 15 контроля, подключенное к выходам преобразующих блоков (усилителей|ограничителей) 11 и контролирующее исправность воспринимающих блоков 9 и преобразующих блоков 11.

Можно испольэовать одно устройство контроля исправности цепей защиты ь трехфазном исполнении, При этом подключение предлагаемого устройства к контролируемым цепям (выходам преобразующих блоков 10 или ll) можнопроизводить любым известным способом, например с помощью автоматического переключателя.

Таким образом, предлагаемое устройство контроля обеспечивает повышение надежности защиты путем осуществления койтроля воспринимающих и йреобразующих блоков измерительных реле и дает возможность осуществления контроля цепей тока и напряжения.

Ф ор мул а.изобретения

2$

3S тем, что, с целью повышения надежности защиты путем осуществления контроля воспринимающих и преобразующих блоков измерительных реле и возможности осуществления контроля цепей тока, в него дополнительно введены три фаэочувствительных блока, причем первые входы первого, второго и третьего фазочувствительных блоков подключены к выходам одноименных преобразующих блоков соответственно первого, второго и третьего комплектов реле, первый вход первого фазочувствительного блока подключен ко второму входу третьего фазочувствительного блока, первый вход второго:фазочувствительного блока подключен ко второму входу первого фазочувствителвного блока, первый вход третьего фазо.чувствительного блока подключен ко второму входу второго фазочувствительного ,блока, входы первого элемента вычитания подключены к выходам первого и второго фазочувствительных блоков, входы второ-! го элемента вычитания подключены к выходам второго и третьего фазочувствительных блоков, входы третьего элемента -вычитания подключены к выходам третьего и первого фазочувствительных блоков, 2. Устройство по п. 1, о т л и ч а— ю щ е е с я тем, что,с целью предотвращения ложного сигнала о неисправности защиты при несимметричном коротком замыкании в первичной сети, в него дополнительно введены элемент времени, вход которого подключен к выходу реа б гирующего элемента, а его выход является выходом устройства.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке И 2730868/24-07, кл. Н 02 Н 3/04, 27.02.79.

2. Федосеев А. М. Релейная защита электрических систем. М., "Энергия, 1976, с. 284, рис. 4-58.
