Устройство для защиты тиристор-ного kohbeptopa
Иллюстрации
Реферат
, CoIo3 Советсиик
Сециалистическик
Республик

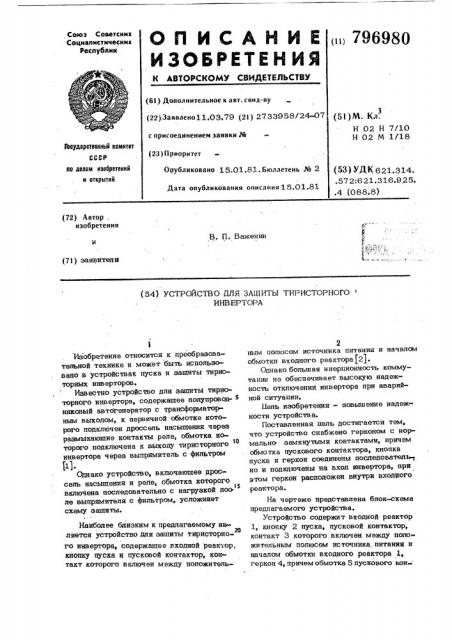

О П И C A H И Е „„ 96980
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l ) Дополнительное к авт. спид-ву (22) Заввлено1 1.03.79 (2() 2733958/24-07 (5l)M. Кл.
Н 02 Н 7/10
Н 02 М 1/18 с присоединением заявки №
Гоаударотввнный номнтот
СССР (23) Приоритет по делам изобретений н открытий
Опубликовано 15.01.81. Бюллетень № 2 (53) УДK 621.314. .57 2:621.316.925. .4 (088.8) Дата опубликования описания 15.01.81 (72) Автор . изобретения
В П Важенин (71) заявители (54) УСТРОЙСТВО ЙПЯ ЗАШИТЫ ТИРИСТОРНОГО
И.HB ЕРТОРА
Изобретение относится к преобразовательной технике и может быть использовано в устройствах пуска и защиты тиристорных инверторов.
Известно устройство для защиты тиристорного инвертора, содержащее полупровод- > никовый автогенератор с трансформаторным выходом, к первичной обмотке которого подключен дроссель насыщения через размыкающие контакты реле, обмотка которого подключена к выходу тиристорного то инвертора через выпрямитель с фильтром (11.
Однако устройс тво, включающее дроссель насыщения и реле, обмотка которого
15 включена последовательно с нагрузкой поо ле выпрямителя с фильтром, усложняет схему защиты.
Наиболее близким к предлагаемому яв= ляется устройство для защиты тиристорного инвертора, содержащее входной реактор, кнопку пуска и пусковой контактор, контакт которого включен между положитель2 ным полюсом источника питания и началом обмотки входного реактора 121.
Однако большая инерционность коммутаиии не .обеспечивает высокую надежность отключения инвертора при аварийной ситуапии.
11ель изобретения - повышение надежности устройства.
Поставленная пель достигается тем, что устройство снабжено герконом с нормально замкнутыми контактами, причем обмотка пускового контактора, кнопка пуска и геркон соединены последователь-., но и подключены на вход инвертора, при этом геркон расположен внутри входного реактора.
На чертеже представлена блок-схема предлагаемого устройства.
Устройство содержит входной реактор
1, кнопку 2 пуске, пусковой контактор, контакт 3 которого включен между положительным полюсом источника, питания и началом обмотки входного реактора 1, геркон 4, причем обмотка 5 пускового кон-
79698 изобретения
Формула з тактора 5, кнопка 2 пуска и геркон 4 соединены последовательно и подключены на вход инвертора 6, состоящего из тиристоров 7 и 8, включенных с общими анодами, коммутирующего конденсатора
9, включенного на катоды чиристоров, трансформатора 10, диодов ll и 12 возврата реактивной энергии, включенных катодами на вход задающего автогенератора 13, нагрузки 14 и ограничивающего 10 ее конденсатора 15.
Устройство работает следующим образом.
При нажатии пусковой кнопки 2.через геркон 4 (нормально замкнутые магнитоуправляемые контакты), обмотку 5 сипово. го контактора силовые контакты 3 замыкаются. Напряжение питания поступает на задающий автогенератор 13 и инвертор 6,: через реактор 1 на тиристоры 7 и 8 и среднюю точку обмотки трансформатора .10, задающий автогенератор 13 через управляющий электрод открывает тиристор
7. Предположим, при этом, что инвертор
6 выключен с остаточной индукцией транс-2 форматора 10 согласно пусковому моменту, тогда при последующем открывании тиристора 8 тиристор 7 не закрывается, что приводит к аварийной ситуации, через реактор 1 при этом проходит аварийный ток и его магнитный поток увеличивает ся, контакты геркона 4 размыкаются, прерывая цепь питания обмотки 5 контактора, что приводит к размыканию силового контакта 3 и выключению инвертора 6.
При нажатой кнопке 2 снижается магнитный поток в реакторе 1, геркон 4 включает контактор, инвертор 6 с автогенератором 13 при перекоммутации включает тиристор 8, коммутирующий конденсатор
9 и реактор 1. вследствие колебательнс го процесса при последующем открывании тиристора 7 закрывают тиристор 8, Так как инвертор включен на трансформатор 10 с остаточной индукпией встречно пусковому моменту, в нагрузку 14 через ограничивающий конденсатор 15 со вторичной обмотки трансформатора 10 поступают прямоугольные разнополярные импульсы. При работе коммутирующей емкости и индуктивности возникает реактив-. ная энергия, которая снижает KIIQ инвертора. для повышения КПП с отводов полусекпии первичной обмотки трансформатора 10 через коммутирующие диоды 11 и
12 осуществляется рекуперапия реактивной энергии.
Устройство для защиты тиристорното инвертора, содержащее входной реактор, кнопку пуска и пусковой контактор, контакт которого включен между положительным полюсом источника питания и началом обмотки входного реактора, о т л и— ч а ю m е е с я тем, что, с целью повышения надежности, оно снабжено герконом с нормально замкнутыми контактамн, причем обмотка пускового контактора, кнопка пуска и геркон соединены последовательно и подключены на вход инверторв, при этом геркон расположен внутри входного реактора.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
¹ 538471. кл. Н 02 P 13/18, 1977.
2. Ранцевый электроловильный агрегат Пеликан . Завод ЗИП, Краснодар, 1965.
ВНИИПИ Заказ 9792/73 Тираж 686 . Подписное филиал ППП "Патент, г. Ужгород, ул. Проектная, 4
