Реферат



1 ,с

О П

Сеюз Севетскнз

Сецналнстнческнк

Рквублнк

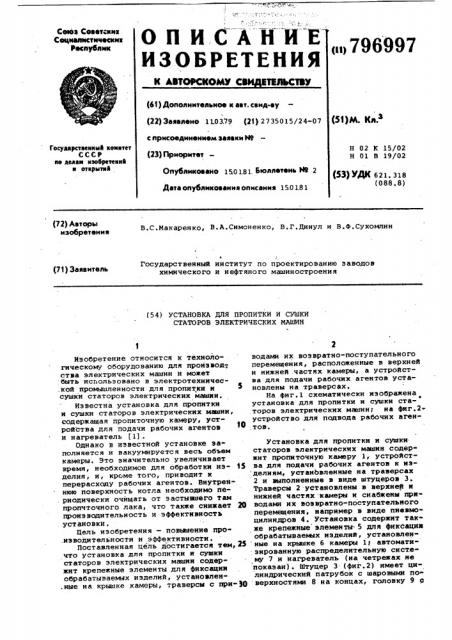

ИСАНИЕ

ИЗОБРЕТЕНИЯ о>796997

К АВТОРСКОМУ С ЕТВЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) Заявлено 11.03.79 (21) 2735015/24-07 с присоединением заявки йз (23)Приоритет—

Опубликовамо 150181. Бюллетень М 2

Дата опубликования описания 15.0181 (51)М. Кл з

Госуларстаеяяиа кеиатет

СССР яе лезам нзобретеяяа я открытая

Н 02 К 15/02

Н 01 В 19/02 (53) УДК 621. 318 (088,8) (72) Авторы изобретения

В,С.Макаренко, В.А.Симоненко, В.Г.динул и В.Ф.Сухомпин

Государственный институт по проектированию заводов химического и нефтяного машиностроения (71) Заявитель (54) УСТАНОВКА ДЛЯ ПРОПИТКИ И СУШКИ

CTATOPOB ЭЛЕКТРИЧЕСКИХ МАШИН с

Изобретение относится к технологическому оборудованию для производ-. ства электрических машин и может быть использовано в электротехничес.кой промышленности для пропитки и сушки статоров электрических машин.

Известна установка для пропитки и сушки статоров электрических машин, содержащая пропиточную камеру, устройства для подачи рабочих агентов и нагреватель (1).

Однако в известной установке заполняется и вакуумнруется весь объем камеры. Это значительно увеличивает время, необходимое для обработки из- 1$ делия, и, кроме того, приводит к перерасходу рабочих агентов. Внутреннюю поверхность котла необходимо пе. риодически очищать от застывшего там пропчточного лака, что также снижает 20 производительность и-эффективность установки, Цель изобретения — повьыение нро.иэводительности и эффективности. поставленная цель достигается тем, 2з что установка для пропитки и сушки статоров электрических машин содержит крепежные элементы для фиксации обрабатываемых иэделий, установлен.ные на крышке камеры, траверсы с при-3Q водами их возвратно-поступательного перемещения, расположенные в верхней и нижней частях камеры, а устройства для подачи рабочих агентов установлены на траверсах.

На фиг. 1 схематически изображена установка для цропитки и сушки статоров электрических мамин; на фиг.2устройство для подвода рабочих агентов. установка для пропитки и сушки статоров электрических мамин содер" жит пропиточную камеру 1,- устройства для подачи рабочих агентов к иэ делиям, установленные на траверсах

2 и выполненные в виде штуцеров 3.

Траверсы 2 установлены в верхней и нижней частях камеры и снабжены приводами их возвратно-поступательного перемещения, например в виде пневмоцилиндров 4. Установка содержит также крепежные элементы- 5 для фиксацин обрабатываемых иэделий, установленные на крышке 6 камеры 1; автоматизированную распределительную систе« му 7 и нагреватель (на четрежах не показан). Штуцер 3 (фиг.2) имеет цилиндрический патрубок с шаровыми по верхностямн 8 на концах, головку 9 с

796997 конусной и цилиндрической поверхностями и;уплотняющие элементы 10.

Установка для пропитки и сушки статоров Электрических машин работает следующим образом.

Обрабатываемые изделия 11 устанавливаются на крышке 6 и фиксируются крепежными элементами 5. Затем . крышка 6 герметично устанавливается на камере и изделия 11 фиксируются под штуцерами 3. В пневмоцилиндры 4 подается воздух, траверсы 2 перемещаются, и штуцеры 3 входят во внутреннюв полость изделий 11, обеспечивая ее герметизацию. Затем в,соответствии с технологической последовательностью,включая или выключая соответствующие эапорные органы распределительной систеж 7,изделия ll вакуумируют, пропитывают, очищают. продувкой от избытка лака (йепосредственно внутреннюю полость иэделий 11. После прекращения подачи воздуха в пневмоцилиндры 4 подвижные траверсы 2 перемещаются в обратном направлении, . штуцеры 3 выходят из внутренней полости изделий, пропуская в камеру на.гретый воздух для сушки изделия,. при этим изделие в камере разгерметиэи-ровано и заполняется средой BcH по.лость камеры.

Изобретение позволяет повысить производительность и эффективность установки за счет подачи рабочих агентов непосредственно во внутренние полости изделий, что сокращает время их обработки и создает экономию рабочих агентов.

Формула изобретения щ ñTàHÎÂKà для пропитки н сушки статоров электрических машин, содержащая пропиточную камеру, устройства для подачи рабочих агентов и нагреватель, о т л и ч а ю ш а я с я тем, что с целью повьааения производительности и эффективности, содержит крепежные элементы для фиксации обраба.тываемых иэделий, установленные на крышке камеры, траверсы с приводами

;их возвратно-поступательного переме20 щения, расположенные в верхней н нижней частях камеры, а устройства для подачи рабочих агентов установлены на траверсах.

Иоточники информации, ЯЯ.принятые во внимание при экспертизе

1. Зарембо К.Н., Бернштейн Л.М.

Сушка, пропитка и компаундирование обмоток электрических машин. М.-Л., Энергия, 1961, с.200.
