Устройство для пуска и торможенияэлектродвигателя
Иллюстрации
Реферат
О и Л-.Н-И
Сееэ Советских
Социалистических
Республик

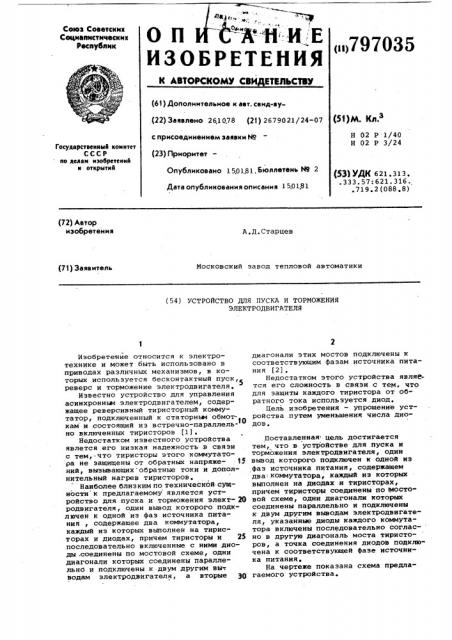

ИЗОБРЕТЕНИЯ (ii>797035
К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлено 261078 (21) 2679021/24-07 (5t)e Кл 3 с присоединением заявки М
HP 1/40
HP 3/24
Государственный комитет
СССР по делам нзобретений н открытий (23) Приоритет
Опубликовано 1501.81, Бюллетень Й9 2 (53) УДК 621,313, . 333. 57: 621. 316.
° 719 ° 2 (088 ° 8) Дата опубликования описания 1 50181 (72) Автор изобретения
А,Д.Старцев (71) Заявитель
Московский завод тепловой автоматики (54 ) УСТРОЙСТВО ДЛЯ ПУСКА И ТОРМОЖЕНИЯ
ЭЛЕКТРОДВИГАТЕЛЯ
Изобретение относится к электротехнике и может быть использовано в приводах различных механизмов, в которых используется бесконтактный пуск, реверс и торможение электродвигателя.
Известно устройство для управления асинхронньм электродвигателем, содержащее реверсивный тиристорный коммутатор, подключенный к статорньм обмоткам и состоящий из встречно-параллельно включенных тиристоров (1).
Недостатком известного устройства явлется его низкая надежность в связи с тем, что тиристоры этого коммутатора не защищены от обратных напряже- 15 ний, вызывающих обратные токи и дополнительный нагрев тиристоров, Наиболее близким по технической сущности к предлагаемому является устройство для пуска и торможения элект- 20 родвигателя, один вывод которого подключен к одной из фаз источника питания, содержащее два коммутатора, каждый из которых выполнен на тиристорах и диодах, причем тнристоры и 25 последовательно включенные с ними диоды .соединены по мостовой схеме, одни диагонали которых соединены параллельно и подключены к двум другим выл водам электродвигателя, а вторые .30 диагонали этих мостов подключены к соответствующим фазам источника питания (2) .
Недостатком этого устройства явля6тся его сложность в связи с тем, что для защиты каждого тиристора от обратного тока используется диод.
Цель изобретения — упрощение устройства путем уменьшения числа диодов..Поставленная цель достигается тем, что в устройстве для пуска и торможения электродвигателя, один вывод которого подключен к одной из фаз источника питания, содержащем два коммутатора, каждый из которых выполнен на диодах и тиристорах, причем тиристоры соединены по Веостовой схеме, одни диагонали которых соединены параллельно и подключены к двум другим выводам электродвигателя, указанные диоды каждого коммутатора включены последовательно соглас- но в другую диагональ моста тиристоров, а точка соединения диодов подключена к соответствующей фазе источника питания, На чертеже показана схема предлагаемого устройства... Я "
797035
Формула изобретення
ВНИИПИ Заказ 9798/76 Тираж 739- Подписное
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
Устройство для пуска и торможения электродвигателя состоит из реверсивных коммутаторов 1 и 2. Одна фаза 3 источника питания переменного тока подключена к одному из выводов электродвигателя 4, Первый .коммутатор! сотоит из тиристоров 5-8, соединенных по мостовой схеме. Второй - из тирис торов 9-12, также соединенных по мостовой схеме. Одни диагонали мостов коммутаторов соединены параллель- но к двум другим выводам электродви-. гателя, Во вторую диагональ моста первого коммутатора включены диоды 13 и
14, а во вторую диагональ моста второго коммутатора - диоды 15 и 16. Точка соединения диодов 13 и 14 подклю- 5 чена к фазе 17 источника питания переменного тока, а точка соединения диодов 15 и 16 - к,фазе 18 этого источника. В некоторых случаях один из диодов в каждом коммутаторе целе- Щ сообразно зашунтировать перемычкой.
Устройство работает следующим образом.
Отпирание в рабочие полупериоды тиристоров 5,6 11 и 12 вызывает пУск электродвигателя 4 в одну сторону,, отпирание в рабочие полупериоды тиристоров 7-10, вызывает пуск электродвигателя в другую сторону, Отпирание, например, тиристоров 7, 10 или 5, 12 вызывает электродинамическое торможение электродвигателя, В предлагаемом устройстве используются четыре диода, защищающие восемь тиристоров коммутатора от.обратного напряжения, что упрощает устройство при при высокой надежности его работы в промышленных электроприводах.
Устройство для пуска и торможения электродвигателя, один вывод которого подключен к одной из фаз источника питания, содержащее два коммутатора, каждый из которых выполнен на диодах и тиристорах, причем тиристоры соединены по мостовой схеме, одни диагонали которых соединены параллельно и подключены к двум другим выводам электродвигателя, о т л и ч а ющ е е с я тем, что, с целью упрощения, указанные диоды каждого коммутатора .включены последовательно согласно в другую диагональ моста тиристоров, а точка соединения диодов подключена к соответствующей фазе источника питания.
Источники информации, принятые во внимание при экспертизе
1. Мейстель А.М, и др. Комплектные тиристорные устройства для управления асинхронными электроприводами.
М,, Энергия, 1971, с.70.
2. Материалы конференции МДНТП Бесконтактные электронные устройства . сб. 1, 1968, с.88.
