Реферат



Сеюз Соаетскнк

Соцнаинстнческнк

Республик

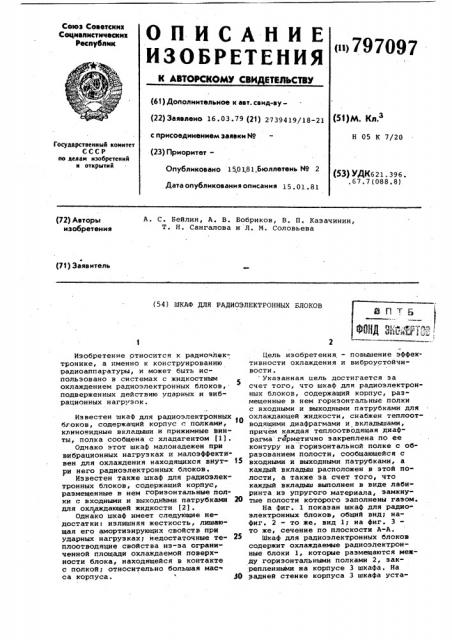

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТИЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлено 16 ° 03.79 {21) 2739419/18-21 (51)M. с присоединением эаявки Йо (23) ПриоритетН 05 К 7/20

Государственный комитет

СССР но делам изобретений н открытий

Опубликовано 15,0 1,81,Бюллетень N9 2

Дата опубликования описания 1 5 . 0 1 . 81 (53) УДКб 21. 396. ,67.7(088.8) (72) Авторы изобретения

А, С. Бейлин, А. В. Бобриков, В. П. Казачинин, Т. Н. Сангалова и Л. М. Соловьева (71) Заявитель (54) ШКАФ ДЛЯ РАДИОЭЛЕКТРОННЫХ БЛОКОВ

Изобретение относится к радиоэлектронике, а именно к конструированию радиоаппаратуры, и может быть использовано в системах с жидкостным охлаждением радиоэлектронных блоков, подверженных действию Уцарных и вибрационных нагрузок.

Известен шкаф для радиоэлектронных 10 блоков, содержащий корпус с полками, клиновидные вкладыши .и прижимные винты, полка сообщена с хладагентом (1).

Однако этот шкаф малонадежен при вибрационных нагрузках и малоэффективен для охлаждения находящихся внут- 15 ри него радиоэлектронных блоков.

Известен также шкаф для радиоэлектронных блоков, содержащий корпус, размещенные в нем гоРизонтальные полки с входными и выходными патрубками 20 дпя охлаждающей жидкости (2).

Однако шкаф имеет следующие недостатки: излишняя жесткость, лишающая его амортизирующих свойств при ударных нагрузкахт недостаточные те- 25 плоотводящие свойства из-за ограниченной площади охлаждаемой поверхности блока, находящейся в контакте с полкой; относительно большая мас са корпуса. 30

Цель изобретения, — повышение эффективности охлаждения и виброустойчивости, Указанная цель достигается за счет того, что шкаф для радиоэлектронных блоков, содержащий корпус, размещенные в нем горизонтальные полки с входными и выходными патрубками для охлаждающей жидкости, снабжен теплоот" водящими диафрагмами и вкладышами, причем каждая теплоотводящая диафрагма герметично закреплена по ее контуру на горизонтальной полке с образованием полости, сообщающейся с входными и выходными патрубками, а каждый вкладыш расположен в этой полости, а также за счет того, что каждый вкладыш выполнен в виде лабиринта из упругого материала, замкнутые полости которого заполнены газом.

На фиг. 1 показан шкаф для радиоэлектронных блоков, общий вид; нафиг ° 2 — то же, вид 1;. на фиг. 3— то же, сечение по плоскости A-A.

Шкаф для радиоэлектронных блоков содержит охлаждаемые радиоэлектронные блоки 1, которые размещаются между горизонтальными полками 2, закрепленными на корпусе 3 шкафа. На задней стенке корпуса 3 шкафа уста797097 новлены ответные части плавающих электроразъемов (на фигурах условно не показаны), имеющихся на задних стенках блоков. Горизонтальные полки

2 снабжены теплоотводящими диафрагмами 4, ограничивающими полости, в ко" торых находятся вкладыши 5 и охлаждающая жидкость 6. Каждая полость через входной патрубок 7, имеющий вентиль 8, соединена с напорной магистралью 9", а, :через выходной патрубон 10, имею- . ((1 щий дроссель 11, соединена со сливным коллектором 12. Каждый блок 1 имеет две поверхности, Б и В, через которые осуществляется отвод тепла от него. Горизонтальные полки 2 имеют направляющие 13, которые обеспечи1с вают совпадение частей электрораэъемов (на фигурах условно не показаны) блока 1 и шкафа.

Шкаф работает следующим образом.

При открытом вентиле 8 охлаждаю- 2О щая жидкость протекает через полость

14, ограниченную теплоотводящей диафрагмой 4 и горизонтальной полкой 2, по каналам, образованным вкладышем

5. Давление охлаждающей жидкости в 25 полости 14 примерно равно давлению в напорной магистрали 9, так как сопротивление участка гидравлической системы от напорной магистрали 9 до сливного коллектора 12 сосредоточено главным образом в дросселе 11.

Давление охлаждающей жидкости прижимает теплоотводящую диафрагму 4 к поверхности Б блока 1, а поверхность В соответственно прижимается к поверхности горизонтальной полки

2. При этом одновременно обеспечивается тепловой контакт и силовое крепление, обеспечивающее фиксацию блока 1 при действии ударов и вибраций. Дроссели 11 обеспечивают при 40 открытых вентилях 8 давление охлаждающей жидкости, примерно равное давле," нию в напорной магистрали 9. Эти же дроссели ll являются средством регулирования расхода охлаждающей 45 жидкости на каждый блок 1 и обеспечивают простоту и устойчивость этого регулирования. Принятая гидравлическая схема с вентилями 8 и дросселями 11.обеспечивает независимость замены и охлаждения любого блока 1. .Избыточное давление в сливном коллекторе 12 отсутствует, поэтому при закрытом вентиле 8 теплоотводящая диафрагма 4 не прижата к блоку

1, и блок 1 легко вынимается из шкафа.

За счет податливости теплоотводящей диафрагмы 4 обеспечивается равномерное прижатие блока 1 к охлаждающим поверхностям теплоотводящей dp диафрагмы 4 и горизонтальной полки

2,.при этом возможные отклонения поверхностей горизонтальной полки

2 и блока 1 от плоской формы отчасти компенсируются за счет деформации d5 блока 1 под действием давления теплоотводящей диафрагмы 4,. При наличии давления .во всех упомянутых полостях жесткость всех блоков 1 включается в жесткость шкафа. При этом блоки 1, горизонтальные полки 2, теплоотводящие диафрагмы 4, упругие вкладыши 5 и охлаждающая жидкость б образуют непрерывную, предварительно напряженную многослойную структуру, в которой каждый слой резко отличается от соседних. слоев по плотности, упругости и другим физическим параметрам. Благодаря этому колебания, распространяющиеся по шкафу, многократно преобразовываются и быстро затухают. Таким образом, обеспечивается демпфирование системы при вибрационных воздействиях.

Наличие газозаполненных полостей

15 во вкладышах 5 увеличивает податливость гидросистемы и теплоотводящих диафрагм 4, необходимую для создания эффекта амортизации блоков 1, а упругость материала вкладышей 5 обеспечивает демпфирование колебаний за счет потерь энергии при объемной деформации вкладышей 5. При ударных воздействиях аппаратура амортизируется за счет упругости теплоотводящих диафрагм 4, вкладышей 5 и горизонтальных полок 2. При движении охлаждающей жидкости б и объемной деформации вкладышей 5 происходит рассеяние энергии внешней нагрузки, т.е. имеет место демпфирование колебаний при вибрациях и ударах.

Вкладыш 5 образует каналы, по которым охлаждающая жидкость 6 протекает с большой, скоростью, делающей поток турбулентным. Это увеличивает эффективность охлаждения.

Таким образом, использование изобретения позволяет обеспечить следующее: шкаф приобретает амортизирующие и демпфирующие свойства, которые в условиях внешних вибрационных и ударных нагрузок увеличивают надежность аппаратуры и срок службы; обеспечивается ударопрочное крепление блоков к корпусу шкафау увеличивается поверхность теплообмена и достигается равномерное плотное прижатие поверхностей теплообмена тепловыделяющих блоков к охлаждающим поверхностям диафрагм и полокой увеличивается коэффициент использования объема шкафа, так как плоская диафрагма занимает мало местау упрощается эксплуатацйя и и замена блоков. Так, для закреплени освобождения блока от крепления я достаточно повернуть вентиль; в связи с наличием демпфирования в конструкции шкафа, а также ввиду включения в жесткость шкафа жесткостей блоков, жесткость корпуса и полок шкафа можно (и следует) снизить, так как амплитуда резонанснЫх колебаний ограничена демпфированием. При этом снижает797097 ся масса корпуса и полок шкафа и увеличиваются амортизирующие свойства шкафа; улучшается технология в связи со снижением требований к точности обработки поверхностей теплообмена блоков и полок; гидравлическая система с вентилями и дросселями обеспечивает простую и надежную регулировку системы охлаждения и независимость охлаждения и крепления всех блоков.

Формула изобретения

1. Шкаф для радиоэлектронных блоков, содержащий корпус, размещенные в нем горизонтальные полки с входными и выходными патрубками для охлаждающей жидкости,о т л и ч а ю щ и йс я тем, что, с целью повышения эффективности охлаждения и виброустойчивости, он снабжен теплоотводящими диафрагмами и вкладышами, причем каждая теплоотводящая диафрагма герметично закреплена по ее контуру на горизонтальной полке с образованием полости, соОбщающейся с входными и выходными патрубками, а каждый вкладыш расположен в этой полости.

2 ° Шкаф по п. 1, отличающ н и с я тем, что каждый вкладыш выполнен в виде лабиринта из упругого

® материала, замкнутые полости которого заполнены газом.

Источники информации, принятые во внимание при экспертизе!

5 1. Авторское свидетельство СССР

9 470942, кл . Н 05 К 7/20, 1976.

2. Авторское свидетельство СССР

9 437260, кл. H 05 K 7/20, 1974 (прототип) .
