.% 79714
Класс 5а, 18{o
СССР

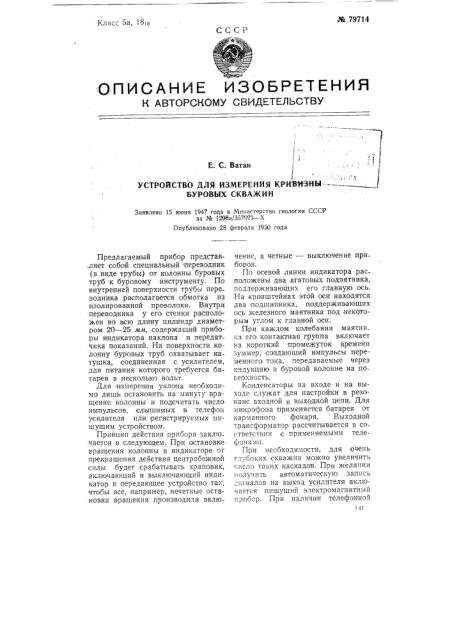

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
1 к !!
E. С. Ватан
УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ КРИВИЗНЫ.-"- —БУРОВЫХ СКВАЖИН
Заявлено 15 июня 1947 года в М{{нистерство геологии СССР ва № 1298а/Зо7923 — Х
Опубликовано 28 февраля 1930 года
Предлагаемый прибор представ..ляет собой специальный переводник (в виде трубы) от колонны буровых труб к буровому инструменту. По внутренней поверхности трубы пере водника располагается обмотка из изолированной проволоки. Внутри переводника у его стенки располо.жен во всю длину цилиндр диаметром 20 — 25 мм, содержащий приборы индикатора наклона и передатчика показаний. На поверхности колонну буровых труб охватывает катушка, соединенная с усилителем, для питания которого требуется батарея в несколько вольт.
Для измерения уклокна необходимо лишь остановить на минуту вращение колонны и подсчитать число импульсов, слышимых в телефон усилителя или регистрируемых пишущим устройством.
Принцип действия прибора заклю чается в следующем. При остановке вращения колонны в индикаторе o{ прекращения действия центрооежной силы будет срабатывать храповик, включающий и выключающий инди катор и передающее устройство так, чтобы все, например, нечетные остановки вращения производили вклю чение, а четные — выключение при боров.
По осевой линии индикатора рас положены два агатовых подпятника, поддерживающих его главную ось.
На кронштейнах этой оси находятся два подшипника, поддерживающих ось железного маятника под некоторым углом к главной оси.
При каждом колебании маятни ка его контактная группа включает н а короткий промежуток времени зуммер, создающий импульсы переменного тока, передаваемые через
víäóê{{èþ в буровой колонне на по
{;ep;ность.
Конденсаторы на входе и на выходе служат для настройки в резонанс входной и выходной цепи. Для микрофона применяется батарея от карманного фонаря. Выходной трансформатор рассчитывается в со ответствии с пр{гменяемь{ми телефонами.
При необходимости, для очень г.".;боких скважин можно увеличить лсло таких каскадов. При желании
:олучить автоматическую запись .игналов на выход усилителя включается пишущий электромагнитный прибор. При наличии телефонной
1 l l связи с местом бурения контроли ровать ход бурения можно объективно с любого места.
Предмет изобретения
1. Устройство для измерения кривизны буровых скважин, предназначенное для установки непосредствен но внутри буровых труб, о т л ич а ю щ е е с я применением подвиж ного груза в виде маятника с электромагнитным возбуждением коле баний, установленного на наклонной оси, вращающейся в двух опорах, эксцентрично укрепленных на второй, также свободно вращаюшейся вертикальной оси, с целью опреде ления угла наклона скважины по изменению собственной частоты колебаний системы в зависимости от ее наклона, например, по частоте электрических импульсов, создавае мых прерывателем, укрепленным на колеблющейся системе.
2. Форма выполнения устройства по и. 1, отличающаяся тем, что, с целью использования бурильных труб для передачи на поверх-ность создаваемых колебаниями системы электрических импульсов,. применены две системы заключен ных внутри труб электрических катушек, одна из которых, помещенная непосредственно у измерителя наклона, предназначена для подачи на нее измеряемых импульсов, а другая, установленная у наружното конца трубы, использована для подключения .регистрирующего прибора.
3. В устройстве по п. 1 применение выключающего приспособления,. связанного с центробежным регулятором для осуществления последова тельных включений и выключений схемы устройства путем повторных остановок вращения бурильных труб.
