Реферат



фо 79730

Класс 42h, Зо

СССР

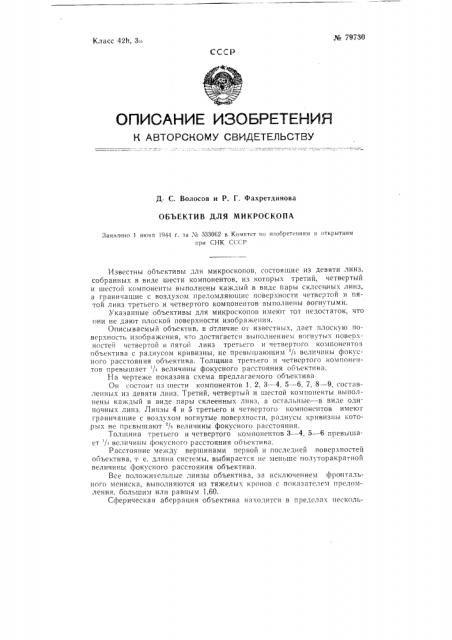

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Д С. Волосов и P. Г. Фахретдинова

ОБЪЕКТИВ ДЛЯ МИКРОСКОПА

Заявлено 1 и они 1944 r. за М 333062 в Когиптст но изобретениям и отиргятиям нри СНК C(:I.Ð

Известны объективы для микроскопов, состоягцие из девяти линз, собранных в виде шести компонентов, из которых третий, четвертый и шестой компоненты выполнены каждый в виде пары склеенных линз, а граничащие с воздухом преломляющие поверхности четвертой и пятой линз третьего и четвертого компонентов выполнены вогнутыми.

Указанные объективы для микроскопов имеют тот недостаток, что они не дают плоской поверхности изображения.

Описываемый объектив, в отличие от известнь1х, дает плоскую поверхность изображения, что достигается выполнением вогнутых поверхностей четвертой и пятой линз третьего и четвертого компонентов объектива с радиусом кривизны, не превышающим -/.- величины фокусного расстояния объектива. Толщина третьего и четвертого компонентов превышает /з величины фокусного расстояния обьектива.

На чертеже показана схема предлагаемого объектива.

Он состоит из шести компонентов 1, 2, 3 — 4, 5 — 6, 7, 8 — 9, составленных из девяти линз. Третий, четвертый и шестой компоненты выполнены каждый в виде пары склеенных линз, а остальные — в виде одиночных линз. Линзы 4 и 5 третьего и четвертого компонентов имеют гранича1цие с воздухом вогнутые поверхности, радиусы кривизны котор»lx не превышают /5 величины фокусного расстояния.

Толщина третьего и четвертого компонентов 3 — 4, 5 — 6 превышает / величины фокусного расстояния объектива.

Расстояние между вершинами первой и последней поверхностей ооъектива, т. е. длина системы, выбирается не меньше полуторакратной величины фокусного расстояния объектива.

Bce IIo IoiIxHTE,lhHhIc IHH3hI 06 bcKTHBB, за Hcl tllo 4cHHe I фРонтального мениска, выполняются из тяжелых кронов с показателем преломления, оольшим или равчым ),60.

Сферическая аберрация объектива находится в пределах нескольP& 79730

KFIX СОТЬIХ ДОЛЕЙ I,."ННЫ СВСТОВОЙ ВОЛНЫ, ОТНОШЕНИЕ СИНУСОВ ВПОЛНЕ >>ÄOвлетворитель>ное, Наряду с этим достигается хорошее исправление полевых аберраций, а кривизна поля допущена в такой степени, в какой это необходимо

В качестве примера могут быть приведены следующие конструктивные элементь> объектива: длина тубуса 160 мм, увеличение 41, числовая аппетура 0,63, фокусное расстояние 4,47. и и =-1,5004 )/ =--66,0

d =-0,68

d —:.О, l7

d,-i = 0,68

d, -0,14

d- 1,27

Z — 2 547

Z — 1,274

Z,i — --13>84

Z.,:-- 3,.3 57

Z; + 2,226

Z,;: — 2,884

Z-, - -- 1,531

Z„- — 1,297

Z > — — -;-17,50

Z, == — 2,254

Zii 19,10

Z — — 6,855

Z —,-16,98

Z,-,. - 1.,12 и о — — 1,6578

56,1

32,2 и D — — -1,6 >73 п 1, — — 1,6725

d,i =: —.О,:- .4

d-, .1,24

d,, =0>42

36,9

56,9 и 1 —— 1,6128 и > — — 1,6227 с1>, ==-1,15

di > — -2>41

di i -0,82

d> 0 20

d,,=-0,48

55> 1

n o- — — 1,6140

36,9

55 1 и у) — — 1,6128 п р — — 1,6140

di, 085

При незначительном пересчете система может быть приме1 ена в качестве объектива камеры светосильного спектрографа с относительным отверстием 1:0,7 и угловой дисперсией 8 — 10, а также в качестве проекционного объектива.

Предмет изобретения

1. Объектив для микроскопа, состоящий из девяти линз, собранных в виде шести компонентов, из которых третий, четвертый и шестой компоненты выполнены каждый в виде пары склеенных линз, а граничащие с воздухом преломляющие поверхности четвертой и пятой линз третьего и четвертого компонентов вогнутые, отл и чаю щи и с я тем, что, с целью достижения плоской поверхности изображения, радиусы кривизны указанных вогнутых поверхностей не превышает /5 величины фокусного расстояния объектива.

2. Объектив по п 1> отличающийся тем, что толщины третьего и четвертого компонентов превышают / величины фокусного расстояния объектива.

3, Объектив по п 1, отличающийся тем, что длина системы, т. е. расстояния между вершинами первой и последней поверхностей объектива не меньше полуторакратной величины фокусного расстояния объектива.

4. В объективе по пп 1 — 3 применение тяжелых кронов с показателями преломления большими или равными 1,60 для всех положительных линз, исключая фронтальный мениск. № 79730

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор P. Б. Кауфман

Гор, Алатырь, типография М 2 Министерства культуры Чувашской АССР

Информационно-издательский отдел.

Объем 0,34 п л. Заказ 4744.

Подп. к печ. 8/VII-1959 r.

Тираж 360. Цена 50 коп.
