Реферат

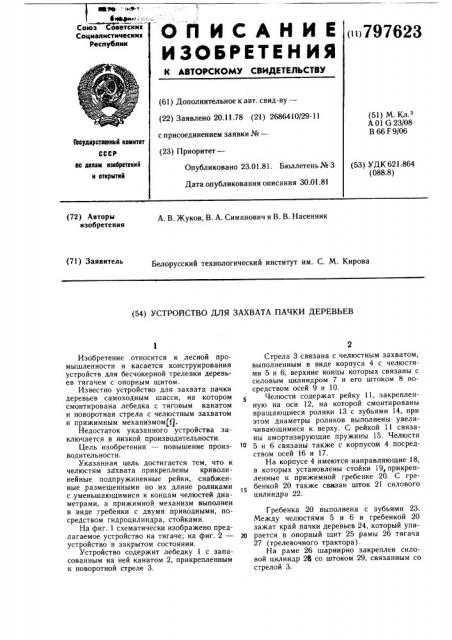

(, ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Фм4имд i

Союз Советск йх

Социалистических

Республик

iiii797623

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 20.11.78 (21) 2686410/29-11 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

А 01 G 23/08

В 66 F 9/06

Гооударотаеииый комитет

СССР па делам изобретеиий и открытий (53) УДК 621.864 (088.8) Опубликовано 23.01.81. Бюллетень № 3

Дата опубликования описания 30.01.81 (72) Авторы изобретения

А. В. Жуков, В. А. Симанович и В. В. Насенник (71) Заявитель

Белорусский технологический институт им. С. М. Кирова (54) УСТРОИСТВО ДЛЯ ЗАХВАТА ПАЧКИ ДЕРЕВЬЕВ

Изобретение относится к лесной промышленности и касается конструирования устройств для бесчокерной трелевки деревьев тягачем с опорным щитом.

Известно устройство для захвата пачки деревьев самоходным шасси, на котором смонтирована лебедка с тяговым канатом и поворотная стрела с челюстным захватом и прижимным механизмом(1).

Недостаток указанного устройства заключается в низкой производительности.

Цель изобретения — повышение производительности.

Указанная цель достигается тем, что к челюстям захвата прикреплены криволинейные подпружиненные рейки,. снабженные размещенными по их длине роликами с уменьшающимися к концам челюстей диаметрами, а прижимной механизм выполнен в виде гребенки с двумя приводными, посредством гидроцилиндра, стойками.

На фиг. 1 схематически изображено предлагаемое устройство на тягаче; на фиг. 2— устройство в закрытом состоянии.

Устройство содержит лебедку 1 с запасованным на ней канатом 2, прикрепленным к поворотной стреле 3.

Стрела 3 связана с челюстным захватом, выполненным в виде корпуса 4 с челюстями 5 и 6, верхние концы которых связаны с силовым цилиндром 7 и его штоком 8 посредством осей 9 и 10.

Челюсти содержат рейку 11, закрепленную на оси 12, на которой смонтированы вращающиеся ролики 13 с зубьями 14, при этом диаметры роликов выполнены увеличивающимися к верху. С рейкой 11 связаны амортизирующие пружины 15. Челюсти

5 и 6 связаны также с корпусом 4 посредством осей 16 и 17.

На корпусе 4 имеются направляющие 18, в которых установлены стойки 19, прикрепленные к прижимной гребенке 20. С rpe15 бенкой 20 также связан шток 21 силового цилиндра 22.

Гребенка 20 выполнена с зубьями 23.

Между челюстями 5 и 6 и гребенкой 20 зажат край пачки деревьев 24, который упи2о рается в опорный щит 25 рамы 26 тягача

27 (трелевочного трактора).

На раме 26 шарнирно закреплен силовой цилиндр 28 со штоком 29, связанным со стрелой 3.

797623

87 фиг.1

Устройство работает следующим образом.

Трактор задним ходом подъезжает к пачке заранее заготовленных деревьев, опускает поворотную стрелу 3 с челюстным захватом, гидроцилиндром 7 разводит его, направляя на пачку, а затем сводит. Деревья перемещаясь по зубьям 14 роликов 13 заполняют пространство захвата. После набора пакета дополнительно гребенкой 20, посредством гидроцилиндра 22, пачка прижимается сверху. Затем поднимается поворотная стрела 3 с захватом. Дополнительно канатом 2, закрепленным за захват, пачка подтаскивается к трактору 27 и принимает полуподвешенное состояние. При таком варианте трелевки хлыстов зубья 14 роликов и зубья 23 гребенки врезаются в пакет и препятствуют выскальзыванию деревьев из захвата.

Формула изобретения

Устройство для захвата пачки деревьев, содержащее самоходное шасси, на котором смонтирована лебедка с тяговым канатом и поворотная стрела, с челюстным захватом

s и прижимным механизмом, отличающееся тем, что, с целью повышения производительности устройства, к челюстям захвата прикреплены криволинейные подпружиненные рейки, снабженные размещенными по их длине роликами с уменьшающимися к концам челюстей диаметрами, а прижимной механизм выполнен в виде гребенки с двумя приводными, посредством гидроцилиндра, стойками.

Источники информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР № 257910, кл. А 01 G 23/08, 1969.

797623
