Реферат

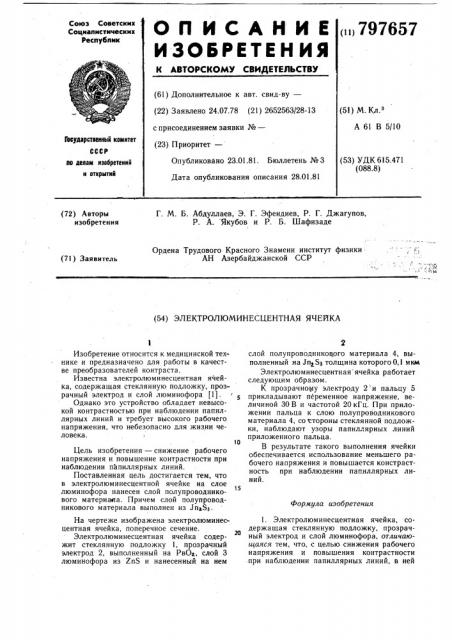

ОПИСАНИЕ

ИЗО6РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик » 797657

Ф

«л . (61) Дополнительное к авт. свид-ву— (22) Заявлено 24.07.78 (21) 2652563/28-13 с присоединением заявки №вЂ” (23) Приоритет — (51) М.К .

А 61 В 5/10

Гасударственный комитет

СССР

Опубликовано 23.01.81. Бюллетень № 3

Дата опубликования описания 28.01.81 (53) УДК 615.471 (088.8) lIo делам изобретений и открытий

Г. М. Б. Абдуллаев, Э. Г. Эфендиев, P. Г. Джагупов, P. А. Якубов и P. Б. Шафизаде

I (72) Авторы изобретения

Ордена Трудового Красного Знамени институт физики

АН Азербайджанской ССР (71) Заявитель (54) ЭЛЕКТРОЛЮМИНЕСЦЕНТНАЯ ЯЧЕЙКА

Формула изобретения

Изобретение относится к медицинской технике и предназначено для работы в качестве преобразователей контраста.

Известна электролюминесцентная ячейка, содержащая стеклянную подложку, прозрачный электрод и слой люминофора (1).

Однако это устройство обладает невысокой контрастностью при наблюдении папиллярных линий и требует высокого рабочего напряжения, что небезопасно для жизни человека.

1О

Цель изобретения — снижение рабочего напряжения и повышение контрастности при наблюдении папиллярных линий.

Поставленная цель достигается тем, что в электролюминесцентной ячейке на слое люминофора нанесен слой полупроводнико15 вого материала. Причем слой полупроводникового материала выполнен из JnaSp.

На чертеже изображена электролюминесцентная ячейка, поперечное сечение.

Электролюминесцентная ячейка содержит стеклянную подложку 1, прозрачный электрод 2, выполненный на РвОа, слой 3 люминофора из ZnS и нанесенный на нем

2 слой полупроводникового материала 4, выполненный на 1па $а толщина которого О,1 мкм

Электролюминесцентная ячейка работает следующим образом.

К прозрачно 1у электроду 2 и пальцу 5 прикладывают переменное напряжение, величиной ЗОВ и частотой 20кГц. При приложении пальца к слою полупроводникового материала 4, со стороны стеклянной подложки, наблюдают узоры папиллярных линий приложенного пальца.

В результате такого выполнения ячейки обеспечивается использование меньшего рабочего напряжения и повышается констрастность при наблюдении папиллярных линий.

1. Электролюминесцентная ячейка, содержащая стеклянную подложку, прозрачный электрод и слой люминофора, отличаюи1аяся тем, что, с целью снижения рабочего напряжения и повышения контрастности при наблюдении папиллярных линий, в ней

797657

Сбеиение папоялмных пиний польцц

Составитель В. Головин

Редактор О. Малец Техред А. Бойкас Корректор Л. Иван

Заказ 9866/3 Тираж 698 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж 35, Раушская наб., д. 4/5

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4 на слое люминофора нанесен слой полупроводникового материала.

2., Электролюминесцентная ячейка по п. 1, отличающаяся тем, что слой полупроводникового материала выполнен из JniSz.

2

Источники информации, принятые во внимание при экспертизе

1. Носов Ю. P. Оптоэлектроника, «Советское радио», 1977, с. 23, 107 †1.
