Союз Советских . Социалистических

Республик

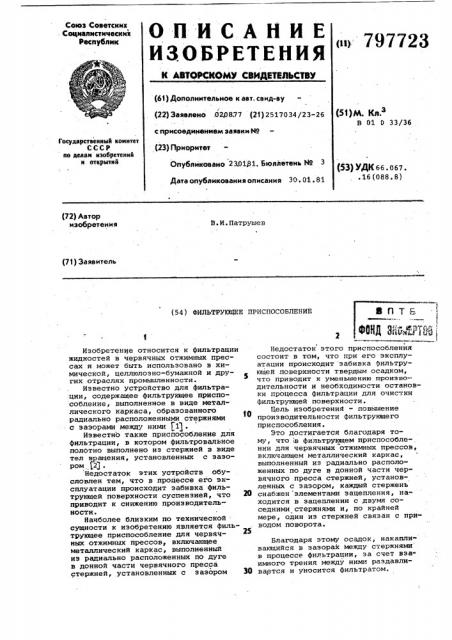

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ABTOPCK©ÌÓ СВИДИТЕЛЬСТВУ (63) Дополнительное к авт. свид-ву (22)Заявлено .02Р877 (21)2517034/23-26 (я)м. кл.з

В 01 0 33/36 с присоединением заявки ¹

Гоеударствеииый комитет

СССР ио делам изобретений и открытий (23) Приоритет (53) УДК 66. 067.

16(088 8) Опубликовано 230181. Бюллетень 89 3

Дата опубликования описания 30-. 01. 81 (72) Автор изобретения

В.И.Патрушев (71) Заявитель

1

1

Д е (54) ФИЛЬТРУЮЩЕЕ ПРИСПОСОБЛЕНИЕ

Недостаток этого приспособлении состоит в том, что прн его эксплуатации происходит забивка фильтрующей поверхности твердым осадком, что приводит к уменьшению производительности и необходимости остановки процесса фильтрации для очистки фильтрующей поверхности.

Цель изобретения — повышение производительности фильтрующего приспособления.

Это достигается благодаря тому. что в фильтрующем приспособлении для червячных отжимных прессов, включающем металлический каркас, выполненный из радиально расположенных по дуге в донной части червячного пресса стержней, установленных с зазором, каждый стержень снабжен элементами зацепления, находится в зацеплении с двумя соседними стержнями и, по крайней мере, один из стержней связан с приводом поворота.

Благодаря этому осадок, накапливающийся в зазорах между стержнями в процессе фильтрации, за счет вза" имного трения между ними раздавливается и уносится фильтратом.

Изобретение относится к фильтрации жидкостей в червячных отжимных прессах и может быть использовано в химической, целлюлозно-бумажной и других отраслях промышленности.

Известно устройство для фильтра.ции, содержащее фильтрующее приспособление, выполненное в виде металлического каркаса, образованного радиально расположенными стержнями с за.зорами между ними (11.

Известно также приспособление для фильтрации, в котором фильтровальное полотно выполнено из стержней в виде тел вр-щения, установленных с зазором (2J .

Недостаток этих устройств обусловлен тем, что в процессе его эксплуатации происходит забивка фильтрующей поверхности суспензией, что 2О приводит к снижению производительности.

Наиболее близким по технической сущности к изобретению является фильтрующее приспособление для червячных отжимных прессов, включающее металлический каркас, выполненный из радиально расположенных по дуге в донной части червячного пресса стержней, установленных с зазором 30 (is> 797723

797723

На фиг. 1 изображено фильтрующее приспособление, поперечное сечение; на фиг, 2 — сечение А-А на фиг. 1; на фиг. 3 — вариант выполнения привода для вращения стержней; на фиг. 4 — расположение фильтрующих приспособлений в червячком прессе.

Фильтрующее приспособление содержит металлический каркас с торцовыми стенками 1 на которые опиI раются стержни 2 и 2, установленные между собой с зазором а для прохода жидкости. Зазор а образуется за счет буртиков в на концах стержней. Последние снабжены элементами зацепления 3, например зубьями (фиг. 2).

Наиболее целесообразным являетс расположение элементов зацепления на буртиках в. Каждый из стержней

2 находится в зацеплении с двумя соседними стержнями, по меньшей мере один из стержней 2 связан с приводом поворота 4 (фиг. 1 и фиг. 3) при помощи зубчатой рейки 5 или шестерни 6. .Привод 4 предназначен для поворота стержней 2 и 2 . вокруг своих осей.

При работе червячного пресса ис-: ходный материал (каучук) подается витками шнека вдоль пресса к выгрузочному устройству 7 (фиг. 4), содержащаяся в каучуке жидкость (в количестве 60-90%) удаляется через зазоры а между стержнями. По мере прохождения каучука и отжима из не о жидкости, соли, содержащиеся в ней, выпадают. на поверхностях стержней

2 в виде твердого осадка. Выключением привода 4 приводят во вращение

4 один из стержней 2, который приводит во вращение остальные стержни.

При этом осадок, накопившийся в зазоре а, раэдавливается и уносится фильтратом. Таким образом происходит очистка фильтрующей поверхности (ее регенерация) в процессе работы. .Предлагаемое фильтрующее приспособление,надежно в работе, обеспечивает осуществление процесса фильтрации суспенэий в оптимальных режимах, дает возможность вести процесс фильтрации непрерывно, что обес" печивает:повышение производительности, Формула изобретения

Фильтрующее приспособление для червячных отжимных прессов, включают щее металлический каркас, выполненный из радиально расположенных по ду

re в донной части червячного пресса стержней, установленных с зазором, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности, каждый стержень снабжен элементами зацепления, находится в зацеплении с двумя соседними стержнями, и, по крайней мере, один иэ стержней связан с приводом поворота.

30 Источники информации, принятые во внимание при экспертизе

1. Патент Великобритании Р 1146210, кл. В 1 О, 1969.

2. Авторское свидетельство СССР

35 Р 557811, кл. В 01 0 45/08, 1975.

3. Авторское свидетельство СССР

Р 503583, кл. В 01 0 29/22, 1974 (прототип) .

797723 иг.
