Реферат

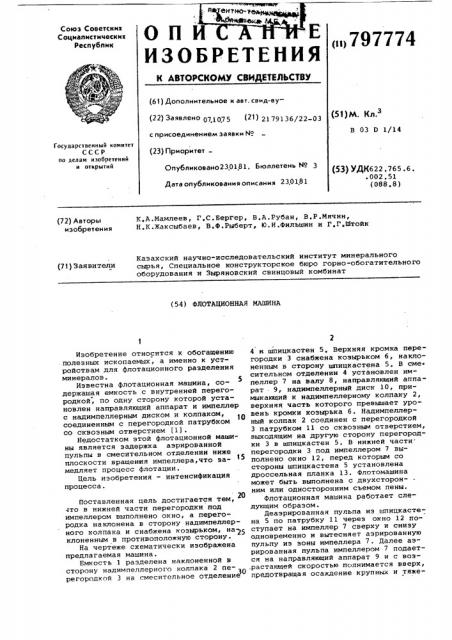

Союз Советских

Социалистических

Республик

ОП И E

ИЗОБРЕТЕНИЯ р>797774. \®-!

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) 07.107 5 (21) 21 79136/22-03 с присоединением заявки Н9 (23) Приоритет

Опубликовано23,0181. Бюллетень HP 3

Дата опубликования описания 23,01,81 (51)М. Кл.

В 03 D 1/14

Государственный комитет

СССР по делам изобретений и открытий (53) УДК622,765.6, .002.51 (088.8) К.A.Мамлеев, Г.С.Бергер, В.A Рубан, В.P.Ìÿ÷èí, Н.К.Жаксыбаев, В.Ф.Рыберт, IO.И.Фильшин и Г.Г.Штойк (72) Авторы изобретения

Казахский научно-исследовательский институт минерального (71)3aasHTena сырья, Специальное конструкторское бюро горно-обогатительного оборудования и Зыряновский свинцовый комбинат (54) ФЛОТАЦИОННАЯ МАШИНА

Поставленная цель достигается тем, 20 тто в нижней части перегородки под импеллером выполнено окно, а перегородка наклонена в сторону надимпеллерного колпака и снабжена козырьком, на25 клоненным в противоположную сторону.

На чертеже схематически изображена предлагаемая машина.

Емкость 1 разделена наклоненной в сторону иадимпеллерного колпака 2 перегородкой 3 на смесительное отделение

Изобретение относится к обогащению полезных ископаемых, а именно к устройствам для флотационного разделения минералов.

Известна флотационная машина, содержашая емкость с внутренней перегородкой, по одну сторону которой установлен направляющий аппарат и импеллер с надимпеллерным диском и колпаком, соединенным с перегородкой патрубком со сквозным отверстием (13, Недостатком этой флотационной машины является задержка аэрированной пульпы в смесительном отделении ниже плоскости вращения импеллера,что замедляет процесс флотации.

Цель изобретения - интенсификация процесса.

4 и шпицкастен 5, Верхняя кромка перегородки 3 снабжена козырьком 6, наклоненным в сторону шпицкастена 5. В сме. сительном отделении 4 установлен импеллер 7 на валу 8, направляющий аппарат 9, надимпеллерный диск 10, примыкающий к надимпеллерному колпаку 2, верхняя часть которого превышает уровень кромки козырька 6. Надимпеллерный колпак 2 соединен с перегородкой

3 патрубком 11 со сквозным отверстием, выходящим на другую сторону перегородки 3 в шпицкастен 5. В нижней части перегородки 3 под импеллером 7 выполнено окно 12, перед которым со стороны шпицкастена 5 установлена дроссельная планка 13. Флотомашина может быть выполнена с двухсторонним или односторонним съемом пены.

Флотационная машина работает следующим образом.

Деаэрированная пульпа нэ шпицкастена 5 по патрубку 11 через окно 12 поступает на импеллер 7 сверху и снизу одновременно и вытесняет аэрированную пульпу иэ зоны импеллера 7. Далее аэрированная пульпа импеллером 7 подается на направляющий аппарат 9 н с возрастающей скоростью поднимается вверх, предотвращая осаждение крупных и тяжеФормула изобретения

Ю 7

Составитель А.Капырин

Редактор А.Судын Техред Л.Пекар Корректор М.Шароши

9880/9 Тираж 636 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

11303, Москва, Ж-35, Раушская наб., д.4/5

Заказ

Ги, яп ППП Патент, г.ужгород, ул.Проектная, 4 лых частиц пульпы в верхней части смесительного отделения 4. В дальнейшем аэрированная пульпа иэ смесительного отделения 4 перетекает в шпицкастен 5 плавно, беэ завихрений благодаря козырьку 6, наклоненному в сторону шпиц- кастена 5. Скорость циркуляции пульпы нз шпицкастена 5 в смесительное отделение 4 регулируется дроссельной планкой 13 в зависимости от технологических требований.

Флотомашина предлагаемой конструкции позволяет сократить время флотации на 10-20%.

Флотационная машина, содержашая емкость с внутренней перегородкой, по одну сторону которой установлены направляющий аппарат и импеллер с надимпеллерными диском и колпаком, соединенным с перегородкой патрубком со сквозным отверстием, о т л и ч а ющ а я с я тем, что, с целью интенсификации процесса, в нижней части перегородки под импеллером выполнено окно, а перегородка наклонена в сторону надимпеллерного колпака и снабжена козырьком, наклоненным в противоположную сторону.

Источники информации, принятые во внимание при экспертизе

1. Бергер Г.С., Ефимов И.А. Методы выделения MoHolëèíåðàëüíûõ фракций.—

В кн : Труды Казахского научно-исследовательского института минерального сырья, вып,4, Алма-Ата, 1961, с. 8788, рис. 44.
