Класс 57Ь, 12о2 № 79785

СССР

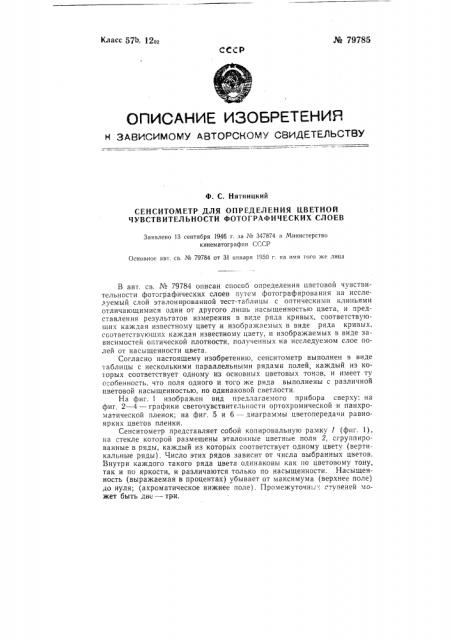

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ф. С. Нятницкий

СЕНСИТОМЕТР ДЛЯ ОПРЕДЕЛЕНИЯ ЦВЕТНОЙ

ЧУВСТВИТЕЛЬНОСТИ ФОТОГРАФИЧЕСКИХ СЛОЕВ

Заявлено 13 сентября 1946 г. аа ЛЪ 347874 в Министерство кинематографии СССР

Основное авт, св. Ме 79784 от 31 января 1950 г. иа имя того же лица

В авт, св, Жо 79784 описан способ определения цветовой чувствительности фотографических слоев путем фотографирования на исследуемый слой эталонированной тест-таолицы с оптическими клиньями отличающимися один от другого лишь насыщенностью цвета, и представления результатов измерения в виде ряда кривых, соответствующих каждая известному цвету и изображаемых в виде ряда кривых. соответствующих каждая известному цвету, и изображаемых в виде зависимостей оптической .плотности, полученных на исследуемом слое полей от насьпценности цвета.

Согласно настоящему изобретению, сенситометр выполнен в виде таблицы с несколькими параллельными рядами полей, каждый из которых соответствует одному из основных цветовых тонов, и имеет ту особенность, что поля одного и того же ряда выполнены с различной цветовой насыщенностью, но одинаковой светлости.

На фиг. 1 изображен вид предлагаемого прибора сверху; на фиг. 2 — 4 — графики светочувствительности ортохромической и панхроматической пленок; на фиг. 5 и 6 — диаграммы цветопередачи равноярких цветов пленки.

Сенситометр представляет собой копировальную рамку 1 (фпг. 1), на стекле которой размещены эталонные цветные поля 2, сгруппированные в ряды, каждый из которых соответствует одному цвету (вертикальные ряды). Число этих рядов зависит от числа выбранных цветов.

Внутри каждого такого ряда цвета одинаковы как по цветовому тону, так и по яркости, и различаются только по насыщенности. Насыщенность (выражаемая в процентах) убывает от максимума (верхнее поле) до нуля; (ахроматическое нижнее поле). Промежуточн.: ступеней может быть две -- три. № 79785

Таким образом, верхний горизонтальный ряд полей состоит из наиболее насыщенных цветов, названия которых даны начальными буквами (фиолетовый, синий, голубой, зеленый, желтый, оранжевый, красный, пурпурный), а нижний горизонтальный ряд полей состоит из серых эталонов. Эти последние различны по яркости, что вызвано различием яркости максимально насыщенных верхних эталонов.

Буквой А обозначена вертикальная ахроматическая шкала. Прозрачности смежных ее полей относятся как 1: 2. Она включена как дополнительная деталь, могущая быть полезной при определении гаммы проявления сенситограммы, пороговых или оптимальных освещенностей, области прямолинейного участка характеристической кривой (при выборе экспозиции для экспонирования цветных рядов) и т. п.

После измерения оптических плотностей сенситограммы результат испытания может быть выражен графически в виде кривых, представляющих оптическую плотность негатива как функцию насыщенности цвета.

Этот график допускает совмещение его с графиком, выражающим плотность негатива как функцию яркости. При соответствующем пользовании комбинированным графиком, фотограф, снимающий цветные объекты, получает. возможность более точно судить об экспозиции и тональности фотографического изображения с учетом не только яркости объектов, но и их цветности.

На фиг. 2 — 4 показаны графики светочувствительности ортохроматической и панхроматической пленок, испытанных посредством предлагаемого сенситометра.

На фиг. 5 — 6 изображены результаты испытания пленки панхром (плюс-Х), выраженные в виде диаграммы цветопередачи равноярких цветов.

Предмет изобретения

1. Сенситометр для определения цветовой чувствительности фотографических слоев,по способу, описанному в авт. св. № 79784, выполненный в виде таблицы с .неоколькими параллельными рядами полей, каждый из которых соответствует одному из основных цветовых тонов, отличающийся тем, что поля одного из того же ряда выпол нены с различной цветовой насыщенностью.

2. Форма выполнения сенситометра по п. 1, отличающаяся тем, что поля всех рядов таблицы выполнены одинаковой светлости.

Ке 79785

Фиг 1

Риг. Г

16 „Ортахром

Синии не-зеленьш леный сный

Желбпс. й

О,б,!

0 l0 20 30 40 50 50 а 80 90 00Z

"асышенность цвета,, о 79785

flOHXp0M (р8и5Х) (/,2 ! (Риг 3

/,0

Qg . 0 /О Z0 З0 F0 30

Насыщенносгпь ибета

60 П Во ЮП ОО (Риг 4

Иуеальная панхраматическаа пленка

0 IЛ В . Л 1 . Л .1 д /О 20 30 О 50 ба 0 80 90 /аоб

// псыи енносгпь цЫгг/а

/2 !,а расный

Синий тый ине- зеленый

- зеленый

Все цвета

/ № 79785

Риг.5

Э о о

-) (-о

<-з

1 ) а о

Сэ ф

2,0

<оо йлина Оалив

570

700

Ю б

Г с

Ъ > с а) а

Со С1 р

С: сг

Г-, .,0 Г—!!!

2,0;! ! ! (l ! ! ! (!

8оь

6al;; (Со, ;. 1 !

20/s

700 б21

570 о /,о

И 09

Яав

-O,7 р о.б ф 05 о

Ь "

Я/,о о,9 о,в 07 а Об

Ь05 о,/

Е

ЛЯ

0О

460 485 5/О! ! ."ач. Оа" / Ю"iicX) !,:, а„ ;ii:e_#_ueрл erne ! (= бааоо <)
