Универсальный блок литьевого прес-сования изделий из реактопластов
Иллюстрации
Реферат

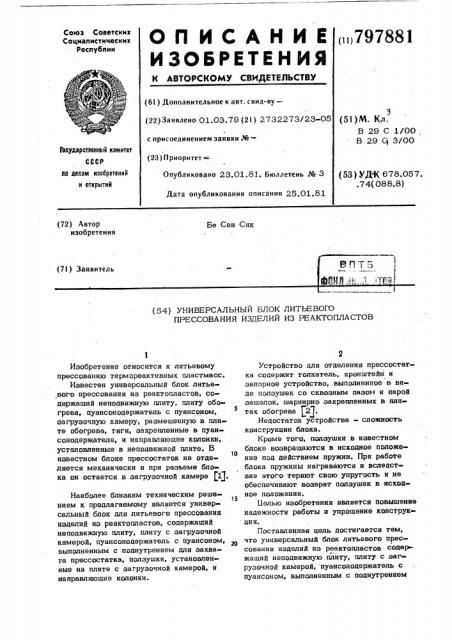

ОП ИСАНИЕ
ИЗОБРЕТЕН Ия
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (II) 797881
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. саид-ву— (22) Заявлено 01.03.79 (21) 2732273/23-05 с присоединением заявки №вЂ” (23) Приоритет
Опубликовано 23.01.81. Бюллетень № 3
Дата опубликования описания 25.01.81
9 (51)M. Кл.
В 29 С 1/00
В 29 Cj 3/00
Государственный комитет
СССР
fl0 Nll38 изоорвтеиий и открытий (53) УД"К 678.057..74(088.8) (72) Автор . изобретения
Be Сен Сик (7! ) Заявитель (54) УНИВЕРСАЛЬНЫЙ БЛОК ЛИТЬЕВОГО
ПРЕССОВАНИЯ ИЗДЕЛИЙ ИЗ РЕАКТОПЛАСТОВ
«О
Изобретение относится к литьевому прессованию термореактивных пластмасс.
Известен универсальный блок литьевого прессования из реактопластов, содержащий неподвижную плиту, плиту обо грева, пуансонодержатель с пуансоном, загрузочную камеру, размещенную в пли те обогрева, тяги, закрепленные в пуансонодержателе, и направляющие колонки, установленные в неподвижной плите. В известном блоке прессостаток не отделяется механически и при разъеме блока он остается в загрузочной камере (lg.
Наиболее близким техническим реше15 нием к предлагаемому является универ сальный блок для литьевого прессования изделий из реактопластов, содержащий неподвижную плиту, плиту с загрузочной камерой, пуансонодержатель с пуансоном, выполненным с поднутрением для захвата прессостатка, ползушки, установленвые на плите с загрузочной камерой, и направляющие колонки.
Устройство для отделения прессостатка содержит TOJIKBTeJIb, кронштейн и запорное устройство, выполненное в виде ползушек со сквозным пазом и парой защелок, шарнирно закрепленных в пли тах обогрева 2 .
Недостаток устройства - сложность конструкции блока.
Кроме того, ползушки в известном блоке возвращаются в исходное положение под действием пружин. При работе блока пружины нагреваются и вследствие этого теряют свою упругость и не обеспечивают возврат ползушек в исходное положение.
Е(елью изобретения является повышение надежности работы и упрощение конструкции.
Поставленная цель достигается тем, что универсальный блок литьевого прессования изделий из реактопластов содер жащий неподвижную плиту, плиту с заг рузочной камерой, пуансонодержатель с пуансоном, выполненным с поднутрением
7881 ф
3 79 для захвата прессостатка, ползушки, установленные на плите.с загрузочной камерой, и направляющие колонки, снабжен закрепленными на неподвижной плите с воэможностью регулирования по высоте пальцами, каждый из которых выполнен с наклонным концом, взаимоцействующим с ползушкой, а на пуансонодержателе установлены упоры перемещения полэушек.
Поднутрение на пуансоне цля захвата прессостаткавыполнено в виде реэьбового отверстия. На обращенных друг к другу
ooBBpKHocTsIK ползушек и упоров их перемещения выполнены скосы. Направляющие колонки выполнены ступенчатыми.
На фиг. 1 изображен универсальный блок, продольный разрез; на фиг. 2блок в раскрытом положении без нижней плиты, на фиг. 3 - пуансон.
Универсальный блок содержит пуансонодержатель 1 с пуансоном 2, плиту 3 с загрузочной камерой 4, неподвижную пли ту 5, направляющую колонку 6, выполненную ступенчатой и закрепленную в пуансонодержателе, на котором закреплен упор 7 перемещения ползушки 8, установленной на плите с загрузочной камерой.
В неподвижной плите во втулке 9 на резьбе установлен палец 10 с наклонным KDH цом, взаимодействующим с полэушкой 8.
Для фиксации пальца 10 на втулке установлена гайка 11.
На обращенных друг к другу, поверхностях полэушки и упора выполнены скосы. Для ограничения хода полэушки плита 3 снабжена упором 12. На пуансоне
2 выполнено резьбовое отверстие для удержания прессостатка.
На плитах 3 и 5 размещены прихваты
13 для крепления пакетов пресс-формы.
Универсальный блок работает следующим образом.
Верхняя плита устанавливается в верхнее положение поднятием траверсы гидравлического пресса. При этом необходимо, чтобы пуансон 2 был вынут из загрузоч ной камеры 4..
Попуформы пакета крепятся на плитах
3 и 5 блока при помощи прихватов 13 и фиксируются штифтами (на чертеже не показано) .. Затем опускают плиту 3 до смыкания гэлуформ пакета. В этом положении устанавливается палец 10 таким образом, чтобы торец наклонного. конца . его был запоцлицо с плоскостью ползушки 8, и фиксируется гайкой 11. При вынутом пуансоне загружают загрузочную камеру пресс-мятериялом. Включаются верхний гидроцилинцр пресса и обогрев
ЗО
55 плит блока, в результате чего пресс-материал становится жицкотекучим и заполняет оформляющую полость сменной прессформы. После соответствующей выцержки поднимается вверх траверса пресса. При этом в начальный момент плита 3 неподвижна, так как.ее перемещению препятствует упор 7, а пуансон 2 выходит иэ загрузочной камеры 4, причем пресс-остаток удерживается на пуансоне при помощи резьбы.
Ползушка остается неподвижной, пока упор 7 переместится на величину р, равную расстоянию между скосами Q u S в закрытом блоке.
При дальнейшем ходе траверсы пресса на расстояние CK,2 уступ направляющей колонки 3 доходит до втулки 14 и поднимает плиту 3 с загрузочной камерой и е верхней полуформой сменного пакета, т. е. происходит по ппоскостй разъема пресс-формы.
При этом полэушка 8 выходит из зацепления с пальцем 10, одновременно перемещаясь горизонтально на величину . Крайнее положение ползушки фиксируется упором 12 ° (фиг. 2) Прессостаток 15 снимается вручную с пуансона 2. Для загрузки самой сменной прессформы включается нижний гидроцилинцр пресса, в результате чего про-; водятся в движение плиты выталкивателей сменной пресс-формы, освобождая отпрессованные изделия из оформляющих полостей пресс-формы-. При опускании после загрузки загрузочной камеры траверсы палец 10 входит в отверстие полэушки 8. Этому способствуют также скосы с и 8 . При дальнейшем опус» канин траверсы упор 7 запирает ползушку 8, пуансон 2 входит в загрузочную камеру 4, происходит прессование. Точность взаимного положения плит блока обеспечивается направляющей колонкой 6.
При установке блока на гицравпичес кий пресс с номинальным усилием
100 ТС наибольшая высота сменной пресс-формы может составить 250 мм.
Универсальный блок в сочетании с различными типами сменных пресс-форм по степени механизации процесса прессования, по эксплуатационному ресурсу не уступает стационарным пресс-формам.
Вместе с тем, его применение позволит значительно сократить сроки и стоимость проектирования и изготовление оснастки цля изготовления иэделий из реактопластов литьевым прессованием. Ис5 7978 пользование универсального блока наи более аффективно в условиях мепкосерийного производства, там, где имеет место частое изменение номенклатуры выпускаемых изделий иэ реактопластов.
Формула изобретения
1. Универсальный блок литьевого прес- щ сования иэделий из реактопластов, содер жащий неподвижную плиту, плиту с загрузочной камерой, пуансонодержатель с пуансоном, выполненным с поднутрением для захвата прессостатка, ползушки, уста- 15 новленные на плите с загрузочной камерой, и направляющие колонки, о т л ич а ю шийся тем, что с целью повышения надежности работы и упрощения конструкции, он снабжен закрепленными на неподвижной плите с возможностью регулирования по высоте пальцами, каждый
81 из которых выполнен с наклонным концом, взаимодействующйм с ползушкой, а на пуансонодержателе установлены упоры пе ремещения ползушек.
2.Блокпоп. 1, отличающий с я тем, что на обращенные друг к другу поверхностях ползушек и упоров их перемещения выполнены скосы.
3. Елок по и. 1, о т л и ч а ю щ и йс я тем, что поднутрение на пуансоне для захвата прессосгатка выполнено в виде резьбового отверстия.
4. Блок по п. 1, о т л и ч а ю ш и йс я тем, что направляющие колонки выполнены ступенчатыми.
Источники информации, принятые во внимание при экспертизе
1. Демин E. H. Справочник по прессформам. Лениздат, 1967, с. 194.
2. Авторское свидетельство СССР по заявке М 2573405/23-05, кл. В 29 С 1/00, 1978. фиг.1
