Устройство для плавного изменения фазы электрических колебаний

Устройство для плавного изменения фазы электрических колебаний

Иллюстрации

Показать все

Реферат



Класс 21е, 28

21Д2

¹ 79796

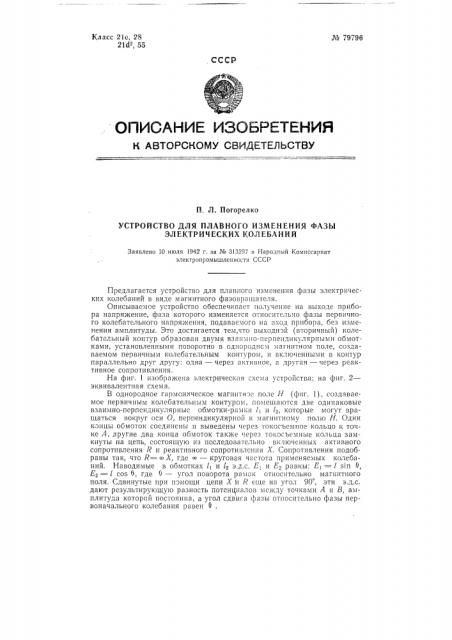

ОПИСАНИК ИЗоы ЯТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

H. Л. Погорелкс

УСТРОЙСТВО ДЛЯ ПЛАВНОГО ИЗЧЕНЕНИЯ ФАЗЫ

ЭЛЕКТРИЧЕСКИХ КОЛЕБАНИЙ

Заявлено 10 июля 1942 г. эа № 313297 в Народный 1(омиссариат электропромышленности СССР

Предлагается устройство для плавного изменения фазы электрических колебаний в виде магнитного фазовращателя.

Описываемое устройство ооеспечигаст получение на выходе прибора напряжение, фаза которого изменяется относительно фазы первичного колебательного напряжения, подаваемого на вход прибора, без изменения амплитуды. Это достигается тем,что выходной (вторичный) колебательный контур образован двумя взаимно-перпендикулярными обмотками, установленными поворотно в сднороднсм магнитном поле, создаваемом первичным колебательным контуром, и включенными в контур параллельно друг другу: одна — через активное, а другая — через реактивное сопротивления.

На фиг. 1 изображена электрическая схема устройства; на фиг. 2— эквивалентная схема.

В однородное гармоническое магнитное поле Н (фиг. 1), создаваемое первичным колебательным контуром, помещаются две одинаковые взаимно-перпендикулярные обмотки-рамки l! и l, которые могут вращаться вокруг оси О, перпендикулярной к магнитному полю Н. Одни концы обмоток соединены и выведены через токосъемное кольцо к точке А, другие два конца обмоток также через токосъсмные кольца замкнуты на цепь, состоящую из последовательно включенных активного сопротивления Л H реактивного сопротивления Х. Сопротивления подобраны так, что R= co Х, где — круговая частота применяемых колебаний. Наводимые в обмотках l! и l»z.с. Е, и Е, равны: Š— — l s!n 0, E2 = l cos 0, где 3 — угол поворота рамок QTHocl!Tåëüíî магнитного поля. Сдвинутые при помощи цепи Х И R еще на угол 90, эти э.д.с. дают результирующую разность потенциалов между точками А и В, амплитуда которой постоянна, а угол сдвига фазы относительно фазы первоначального колебания равен 0 .. 4 79796

На схеме (с:а. фиг. 2) 7н — сопротивление нагрузки между точкамц

Л и И; Л, и Уг — импедансы сдвигающей цепи; U, — напряжение на выходе прибора; i> и i2 соответственно токи, протекающие по первой и второ и об м отка м.

Г(редмет изобретения

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Л. М. Струве

Поди. к печ. 22Х11-59 г.

Тираж 360 Дена 25 коп.

11нформационно-издательский отдел.

Объем 0,17 п. л. Зак. 5283

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.

Устройство для плавного изменения фазы электрических колебаний (фазовращатель), о т л ич аю щ е ес я тем, что, с целью получения на выходе прибора напряжения, фаза которого изменяется относительно фазы первичного колебательного напряжения, подаваемого на вход прибора, без изменения амплитуды, выходной (вторичный) колебательный контур образован двумя взаимно-перпендикулярными обмотками, установленными поворотно в однородном магнитном поле, создаваемом первичным колебательным контуром, и включенными в контур параляельно друг другу: одна — через активное, а другая — через реактивное сопротивления.
