Комплексная добавка для бетоннойсмеси

Комплексная добавка для бетоннойсмеси

Иллюстрации

Показать все

Реферат

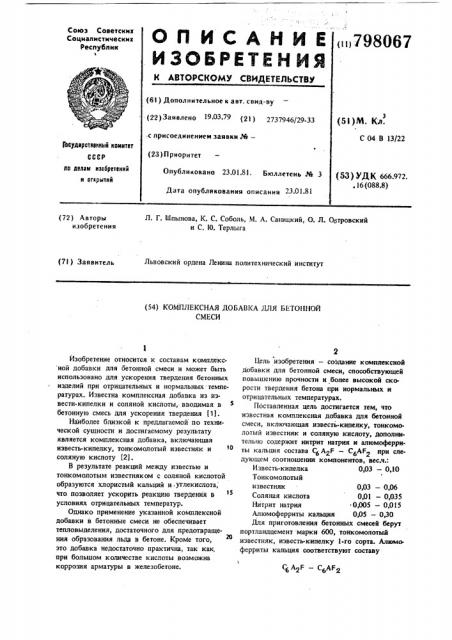

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<и 798067

1

« (61) Дополнительное к авт. свид-ву (22) Заявлено 19 03 79 (21) 2737946/29-33 .с присоединением заявки №вЂ” (5 l ) M. Кл.

С 04 В 13/22

Государственный комитет (28) Приоритет по делам изобретений и открытий

Опубликовано 23.01.81. Бюллетень ¹ 3

Дата опубликовании описании (53) УДК 666.972., 16 (088.8) Л. Г. Шпынова, К. С. Соболь, М. А. Саницкий, О. Л. Островский и С. 10. Терлыга (72) Авторы изобретения (7l ) Заявитель

Львовский ордена Ленина политехнический институт (54) КОМПЛЕКСНАЯ ДОБАВКА ДЛЯ БЕТОННОЙ

СМЕСИ

Q A2F — C6AFg

Изобретение относится к составам комплекс ной добавки для бетонной смеси и может быть использовано для ускорения твердсния бетонных иэделий при отрицательных и нормальных. температурах. Известна комплексная добавка из извести-кипслки и соляной кислоты, вводимая в бетонную смесь для ускорения твердения (11.

Наиболее близкой к предлагаемой по технической сущности и достигаемому результату является комплексная добавка, включающая известь-кипелку, тонкомолотый известняк и соляную кислоту (21.

В результате реакций между известью и тонкомолотым известняком q соляной кислотой образуются хлорнстый кальций и,углекнслота, что позволяет ускорить реакцию твердения в условиях отрицательных температур.

Однако применение указанной комплексной добавки в бетонные смеси не обеспечивает тепловыделения, достаточного для предотвращения образования льда в бетоне. Кроме того, это добавка недостаточно практична, так как, при большом количестве кислоты возможна коррозия арматуры в железобетоне.

Цель изобретения — создание комплексной добавки для бетонной смеси, способствующей повышению прочности и более высокой ско. рости твсрдсния бетона при нормальных и отрицательных температурах.

Поставленная цель достигается тем, что известная комплексная добавка для бетонной смеси, включающая известь-кипелку, тонкомолотый извсстняк и соляную кислоту, дополнительно содержит нитрит натрия и алюмоферриты кальция состава С,ЬА2Р— СаАР2 при следующем соотношении компонентов, вес.ч.:

Известь-кипел ка 0,03 — 0,10

Тонкомолотый известняк 0,03 — 0,06

Соляная кислота 0,01 — 0,035

Нитрит натрия ° 0,005 — 0 015

Алюмоферриты кальция 0 05 — 0,30

Для приготовления бетонных смесей берут портландцсмснт марки 600, тонкомолотый известняк, известь-кипелку 1-го сорта. Алюмофсрриты кальция соответствуют составу

798067

0,06

0,02

0,15

0,04

0,0!

0,10

0,035!

0,030

0,06

0,015 смеси с известной добавок.

0,03

0,005

Таблица 1

Предел прочности при сжатии (кг/см ) через

Состав комплексной добавки, вес.ч.

Способ приготовления бетонной

Нитрит юмонатрия ферри12 ч 1 сут. 3 сут. 7 сут. 28 су

Извест сут. при

5 С,а тем 12 ч смеси няк воде

3 4 Разруш.

0 0 0

Без добавки

С известной дооавкой

0,03 0,03 0,01

0,08 0,08 0,025

9 10 11 17 30 18

23 34 36 38 106 24

С предлагаемой добавкой

0,03 0,03 0,01 0,005 0,05 18 27 35. 43 82 73

0,06 0,04 0,02 0 01 0,15 45 51 65 106 154 138

0,10 0,06 0,035 0,015 0,30 38 43 52 69 147 125

Способ приготовления бетонной смеси с комплексной добавкой заключается в следующем.

Необходимое количество заполнителя перемешивают с известняком, измельченным до тонкости помола с 15 а остатком на сите

5400 отв/см, затворяют половиной расчетного количества воды, подкисленной соляной кислотой. Массу перемешивают 0,5 мин, затем добавляют известь-кипелку (той же тонкости помола, что известняк), минеральное вяжущее с алюмоферритами кальция, остаток воды с растворенным нитратом натрия, и смесь окончательно перемешивают.

Для получения бетона готовят три смеси ингредиентов с предлагаемой комплексной добавкой, содержащие, вес.ч. от веса вяжущего:

Смесь 1.

Известь -кипелка 0,03

Соляная кислота 0,01

Алюмоферриты кальция состава

Известняк

Нитрат натрия

Смесь 2.

Известь-кипелка

Соляная кислота

Алюмоферрнты кальция состава

Тонкомолотый известняк

Нитрит натрия

Смесь 3.

Известь-кипелка

Соляйая кислота

Алюмоферриты кальция со.става

Тонкомолотый известняк

Нитрит натрия

Также готовят бетонные комплексной добавкой и без

Результаты влияния составов комплексных добавок на прочность мелкозернистого (цемент:

:песок-1:3, балочки 2х2х8 см, В/Ц вЂ” 0,4) и крупнозернистого (1:1,33:3,12 при В/Ц вЂ” 0,45, кубы 10х10х10 см) бетона, твердеющего при отрицательных температурах, приведены в табл. 1 и 2.

798067

Таолица 2 редел прочности прн сжатии (кг/см j через

Температура твердения, С

Способ приготовления бетонной

1 сут, 7 сут, 28 сут. смеси

550

237

467

Беэ добавки

18!

- 15

743

+ 20

610

С предлагаемой добавкой

335

182

162

0,03 — 0,10

0,03 — 0,06

0,01 — 0 035

0,005 — 0 015

0,05 — 0,30

ВНИИПИ Заказ 9938/25 Тираж 671

П одписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Как видно из табл. 1, введение в состав бетонной смеси предлагаемой комплексной добавки позволяет в десятки раз повысить прочность бетона, твердеющего при температуре о

-15 С. Образцы-балочки с комплексной добавкой, твердеющие при температуре -15 С одни сутки, после размораживания в воде в течение

12 часов резко увеличивают свою прочность, в то время как бетон без добавок разрушается. 30

Это свидетельствует в том, что размораживание не представляет опасности для бетона с предлагаемой комплексной добавкой и создает возможность применения этой добавки в бетонные смеси при зимнем бетонировании. Из табл. 2 видно, что иа свойства бетона существенное влияние оказывает температура твердения.

Более высокая эффективность действия предлагаемой комплексной добавки в бетонные смеси обусловлена тем, что в результате бурной реакции тонкомолотого известняка с соля- 40 ной кислотой образуются хлористый кальций и углекислота — ускорители твердения бетона, а выделение теплоты гидратации при гашении извести-кипелки в условиях отрицательных темпера. тур предотвращает переход воды в лед и 0лагоприятствует нарастанию прочности цементного камня. Однако такая реакция происходит быстро и не обеспечивает длительного тепловыделения в бетонной смеси, что является необходимым условием для повышения прочности бетона на морозе. Это достигается введением алюмоферритов кальция, максимум тепловыделения которых растянут и смещается во времени с повышением содержания ЕезО в них. Введение нитрита натрия, являющегося ингибитором коррозии арматуры, приводит наряду с хлористым кальцием к образованию жидкой фазы в твердеющем цементном камне.

Наличие жидкой фазы и длительное тепловыделение в цементном камне бетона способствует нарастанию его прочности, достаточному для ведения работ в зимнее время.

Формула изобретения

Комплексная добавка пля бетонной смеси, включаюгцая известь-кипелку, IQHKîìîëîòûé известняк и соляную кислоту, о т л и ч а ющ а я с я тем, что, с целью повышения прочности и ускорения твердения бетона при нормальных и отрицательных температурах, она дополнительно содержит нитрит натрия и алюмоферриты кальция состава CgAZF — С AF

Б 2 6 при следующем соотношении компонентов, вес.ч.:

И звесть-кипелка

Тонкомолотый известняк

Соляная кислота

Ннтрит натрия

Алюмоферриты кальция

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР N 65406, кл. С 04 В 13/02, 1945.

2. Авторское свидетельство СССР N4 590286, кл. С 04 В 13/22, 1976.
