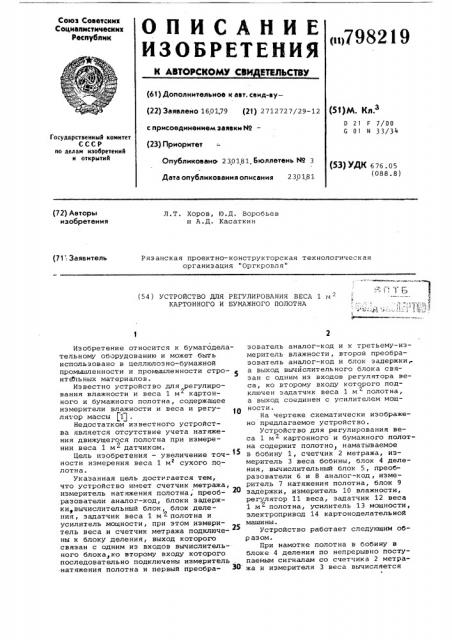

Союз Советскик

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ИТИЛЬСТВУ (61) Дополнительное к авт. сеид-ву(22) Заявлено 160179 (21) 2712727/29-12 с присоединением заявки Hо— (23) Приоритет

Опубликовано 230181 Бюллетень Но 3

Р )М. Кл.

0 21 Г 7/00

01 к 33/34

Государственный комитет

СССР по делам изобретений н открытий (53) УДК 676.0S (088.8) Дата опубликования описания 2 30181 (72) Авторы изобретения

Л.Т. Хоров, Ю.Д. Воробьев и A.Ä. Касаткин (71, Заявитель

Рязанская проектно-конструкторская технологическая органиэация "Оргкровля" (54 ) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ВЕСА 1 и 2

КАРТОННОГО И БУМАЖНОГО ПОЛОТНА

Изобретение относится к бумагоделательному оборудованию и может быть использовано в целлюлозно-бумажной промышленности и промышленности строитсб ьных материалов.

Известно устройство для регулирования влажности и веса 1 м картонного и бумажного полотна, содержащее измерители влажности и веса и регулятор массы (1J .

Недостатком известного устройства является отсутствие учета натяжения движущегося полотна при измерении веса 1 м 2 датчиком.

Цель изобретения — увеличение точ!

5 ности измерения веса 1 ме сухого полотна.

Указанная цель достигается тем, что устройство имеет счетчик метража, измеритель натяжения полотна, преобразователи аналог-код, блоки эадержкитвычислительный блок, блок деления, эадатчик веса 1 м полотна и усилитель мощности, при этом измеритель веса и счетчик метража подключены к блоку деления, выход которого связан с одним иэ входов вычислительного блока,ко второму входу которого последовательно подключены измеритель .натяжения полотна и первый преобразователь аналог-код и к третьему-измеритель влажности, второй преобразователь аналог-код и блок задержки„ а выход вычйслительного блока связан с одним из входов регулятора веса, ко второму входу которого подключен эадатчик веса 1 м полотна, а выход соединен с усилителем мощности.

На чертеже схематически изображено предлагаемое устройство.

Устройство для регулирования веса 1 M 2 картонного и бумажного полотна содержит полотно, наматываемое в бобину 1, счетчик 2 метража, измеритель 3 веса бобины, блок 4 деления, вычислительный блок 5, преобразователи 6 и 8 аналог-код, измеритель 7 натяжения полотна, блок 9 задержки, измеритель 10 влажности, регулятор 11 веса, эадатчик 12 веса

1 м 2 полотна, усилитель 13 мощности, электропривод 14 картоноделательной машины.

Устройство работает следующим обр азом.

При намотке полотна в бобину в блоке 4 деления по непрерывно поступаемым сигналам со счетчика 2 метража и измерителя 3 веса вычисляется

798219 величина приращения веса на единицу приращения длины, т.е.дР/И. Эта величина одновременно с сигналами, поступающими через преобразователи аналог-код 6 и 8 с измерителей натя5 жения полотна 7 и влажности 10 поступает на вход вычислительного блока

5. Прн этом сигнал, пропорциональный величине влажности, проходящий через блок 9 задержки, поступает на третий вход вычислительного блока 5 l0 с задержкой во времени транспортного запаздывания.

Полученная в вычислительном блоке величина, пропорциональная текущему весу 1 м сухого полотна пос 2 тупает на регулятор 11 веса, где сравнивается с задающей величиной

1 м полотна, поступающей из задатчика 12 веса, в результате чего вырабатывается сигнал воздействующий через усилитель 13 мощности на элект- M ропривод 14 исполнительного механизма картоноделательной машины, регулирующий скорость намотки полотна.

Формула изобретения

Уст ройст во для ре гулиров а ни я веса

1 м картонного и бумажного полот.на, содержащее измерители влажности и веса и регулятор массы, о т л и ч аю щ е е с я тем, что, с целью увеличения точности измерения веса 1 м сухого полотна, оно имеет счетчик метража, измеритель натяжения полотна, преобразователи аналог-код, блоки задержки, вычислительный блок, блок деления, задатчик веса 1 м полотна и усилитель мощности, при этом измеритель веса и счетчик метража подключены к блоку деления, выход которого связан с одним из входов вычислительного блока, ко второму входу которого последовательно подключены измеритель натяжения полотна и первый преобразователь аналог-код и к третьему — измеритель влажности, второй преобразователь аналог-код и блок задержки, а выход вычислительного блока связан с одним из входов регулятора веса, ко второму входу которого подключен задатчик веса 1 м полотна, а выход соединен с усилителем мощности.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 409133, кл. G 01 N 33/34, 1974.
