Элеватор для бурильных и обсадныхтруб

Элеватор для бурильных и обсадныхтруб

Иллюстрации

Показать все

Реферат



Сеюа Советских

Социалистических

Республик

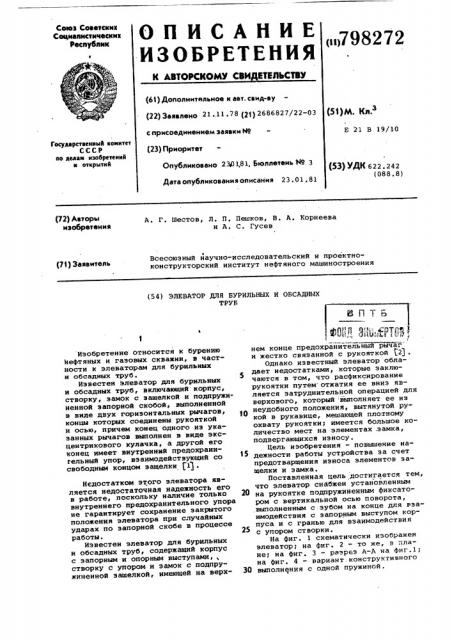

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (1)798272

Ф ф., ф

° .

1, .// -:

Ф (61) Дополнительное к авт. сеид-ву (22) Заявлено 21.11.78 (21) 2686827/22-03 с присоедимением заявки Но (23) Приоритет

Опубликовано 23р 1,81, Бюллетень 14о 3

Дата опубликования описания 23. 01. 81 (51)М. Кл 3

Е 21 В 19/10

Госуяарствеииый комитет

СССР оо ямам изобретеиий и открытий (53) УДК 622.242 (088.8) (72) Авторы изобретения

А. Г. Шестов, Л. П ° Пешков, В. A. Корнеева и A. С. Гусев

Всесоюзный научно-исследовательский и проектноконструкторский институт нефтяного машиностроения (71) Заявитель (54) ЭЛЕВАТОР ДЛЯ БУРИЛЬНЫХ И ОБСАДНЫХ

ТРУБ

Изобретение относится к бурению нефтяных и газовых скважин, в частности к элеваторам для бурильных и обсадных труб.

Известен элеватор для бурильных и обсадных труб, включающий корпус, створку, замок с защелкой и подпружиненной запорной скобой, выполненной в виде двух горизонтальных рычагов, концы которых соединены рукояткой и осью, причем конец одного из указанных рычагов выполнен в виде эксцентрикового кулачка, а другой его конец имеет внутренний предохранительный упор, взаимодействующий со свободным концом защелки 11.

Недостатком этого элеватора является недостаточная надежность его в работе, поскольку наличие только внутреннего предохранительного упора не гарантирует сохранение закрытого положения элеватора при случайных ударах по запорной скобе в процессе работы.

Известен элеватор для бурильных и обсадных труб, содержащий корпус с запорным и опорным выступами,, створку с упором и замок с подпружиненной защелкой, имеющей на верх1CK». 3;(ы: ьИ(,;,.

I нем конце предохранительйый рычаг и жестко связанной с рукояткой f2) .

Однако известный элеватор обладает недостатками, которые заключаются в том, что расфиксирование рукоятки путем. отжатия ее вниз является затруднительной операцией для верхового, который:выполняет ее из

10 неудобного положения, вытянутой рукой в рукавице, мешающей плотному охвату рукоятки; имеется большое количество мест на элементах .замка, подвергающихся износу.

Цель изобретения - повышение на1 дежности работы устройства за счет предотварщения износа элементов защелки и замка.

Поставленная цель достигается тем, что элеватор снабжен установленным

20 на рукоятке подпружиненным фиксатором с вертикальной осью поворота, вьвчолненным с.зубом на конце для взаимодействия с запорным выступом корпуса и с гранью для взаимодействия с упором створки.

На фиг. 1 схематически изображен элеватор; на фиг. 2 — то же, в плане; на фиг. 3 — разрез A-A на фиг.l; на фиг ° 4 — вариант. конструктивного

30 выполнения с одной пружиной.

798272

Элеватор содержит корпус 1, створку 2, замок 3 с защелкой 4, пружиной

5 кручения и рукояткой б.

На части длины защелка имеет лыску 7, а на верхнем конце - предохранительный рычаг 8. Выпадение защелки предотвращает штифт 9.

Створка соединена с корпусом с помощью оси 10.

На корпусе имеется опорный 11 и запорный 12 выступы. !6

Рукоятка 6 жестко соединена с защелкой с помощьюштифта 13. На рукоятке

6 шарнирно укреплен фиксатор 14.В рукоятке установлена пружина 15 (не показана) кручения, воздействующая на цап- фу фиксатора 14, который выполнен с зубом 16 на переднем конце для взаимодействия с выступом 12 корпуса, а также с гранью 17 для взаимодейст вия с упором 18 на створке.

Элеватор работает следующим об- @ разом.

Дпя открытия створки, взявшись правой рукой за рукоятку б, большим пальцем нажимают фиксатор 14 до тех пор, пока его эуб 16 не выходит из 2$ зацепления с выступом 12 корпуса.

Далее рукоятку 6 вместе с защелкой 4 поворачивают по часовой стрелке, закручивая пружину 5 до совмещения плоскости лыски 7 с кромкой рр запорного выступа 12 корпуса. При этом защелка 4 перестает препятстновать повороту створки 2 вокруг оси

10. В начале поворота створки 2 фиксатор 14 под действием пружины 15 у кручения обкатывается по запорному выступу 12 корпуса, постепенно поворачиваясь против часовой стрелки, пока не входит в зацепление гранью

17 с упором на створке 18.

Таким образом, рукоятка 6 остает- @ ся в отведенном положении, пока створка открыта.

Предохранительный рычаг 8 защелки служит для блокировки открытия от створки элеватора при посаженной 45 муфте трубы.

Элеватор закрывается в следующей последовательности.

Створку 2 бросают или плавно прижи мают к корпусу. При соприкоснонении с запорным выступом 12 корпуса фиксатор

14 отводится от упора на створке 18.Далее рукоятка 6 понорачннается под дей- ствием пружины 5 в сторону створки, после чего зуб 16 фиксатора сцепляется с выступом 12 корпуса.

То, что рукоятка 6 находится в отведенном положении, пока створка открыта, а при полном закрытии поворачивается к створке„ является наглядным показателем срабатывания замка.

Работает запорное устройство с одной пружиной так же. Отличие в том, что функции пружины 15 защелки и пружины 15 кручения фиксатора выполняет всего лишь одна пружина 19 растяжения прикрепленная одним концом к заднему концу фиксатора, а другим — к оси створки 2 нли непосредственно к створке.

Формула изобретения

Элеватор для бурильных и обсадных труб, содержащий корпус с запорным и опорным выступами, створку с упором и замок с подпружиненной защелкой. имеющей на верхнем конце предохранительный рычаг и жестко связанной с рукояткой, отличающийся тем, что, с целью повышения надежности работы устройства эа счет предотвращения износа элементов защел-. ки и замка, он снабжен установленным на рукоятке подпружиненным фиксатором с вертикальной осью поворота, выполненным с зубом на конце для взаимодействия с запорным выступом корпуса и с гранью для взаимодействия с упором створки.

Источники информации, принятые но внимание при экспертизе

1. Авторское свидетельство СССР

М 326350, кл. E 21 В 19/07, 1969.

2. Авторское свидетельство СССР по заявке М 2535196/22-03, кл. Е 21 В 19/07, 1977.

798272

А-А

Составитель A. Симецкая

Редактор И. Черный Техред Y..Tàáàêoâè÷

Корректор Ю.Макаренко

Подписное

Заказ 9973/36 Тираж 638

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул, Проектная, 4
