Реферат

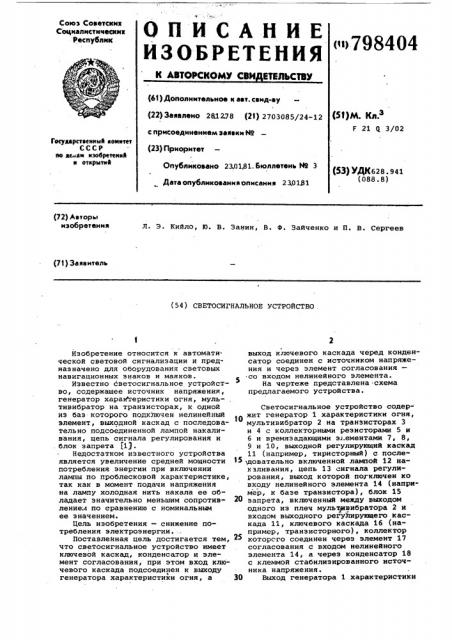

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ВТЕЛЬСТВУ

Союз Советскнк

Социалистических

Республик () 798404 (61) Дополмнтельмое к авт. сеид-ау (22) Заявлено 28,1 2.78 (21) 2 703085/24-12 (53)М. Кл.з

Г 21 Q залог с присоединением заявки ЙУ

Государственный квинтет

СССР

IIO A&tIM H3O6pt tCIINI я открытня (23) Приоритет

Опубликовано 23,0181. Бюллетень t49 3

Дата опубликования описания 230181 (53) УДК628. 941 (088.8) (72) Лвторье изобретемия

Л. Э. Кийло, Ю. В. Занин, В. Ф. Зайченко и П. В. Сергеев (71) Заявитель (54) СВЕТОСИГНАЛЬНОЕ УСТРОИСТВО .

Изобретение относится к автоматической световой сигнализации и предназначено для оборудования световых навигационных знаков и маяков.

Известно светосигнальное устройство, содержащее источник напряжения, генератор характеристики огня, мультивибратор на транзисторах, к одной из баз которого подключен нелинейный элемент, выходной каскад с последовательно подсоединенной лампой накаливания, цепь сигнала регулирования и . блок запрета (11.

Недостатком известного устройства является увеличение средней мощности потребления .энергии при включении лампы по проблесковой характеристике, так как в момент подачи напряжения на лампу холодная нить накала ее обладает значительно меньшим сопротивление;л по сравнению с номинальным ее значением.

Цель изобретения — снижение потребления электроэнергии.

Поставлеиная цель достигается тем, что светосигнальное устройство имеет ключевой каскад, конденсатор и элемент согласования, при этом вход ключевого каскада подсоединен к выходу генератора характеристики огня, а выход кжочевого каскада черед конденсатор соединен с источником напряжения и через элемент согласования— со входом нелинейного элемента.

На чертеже представлена .схема предлагаемого устройства.

Светосигнальное устройство содер10 жит генератор 1 характеристики огня, мультивибратор 2 на транзисторах 3 и 4 с коллекторными резисторами 5 и б и времязадающими э .ементами 7, 8, 9 и 10, выходной регулирующий каскад

11 (например, тиристорный) с после15 довательно включенной лампой 12 накаливания, цепь 13 сигнала регулирования, выход которой подключен ко входу нелинейного элемента 14 (например, к базе транзистора), блок 15

Ю запрета, включенный между выходом одного из плеч мульт4твибратора 2 и входом выходного регулирующего каскада 11, ключевого каскада 16 (например, транзисторного), коллектор которсго соединен через элемент 17 согласования с входом нелинейного элемента 14, а через конденсатор 18 с клеммой стабилизированного источника напряжения.

30 Выход генератора 1 характеристики

798404 огня подключен ко входам ключевого каскада 16 и блоку 15 запрета.. ,Лампа 12 с последовательным выходным регулирующим каскадом 11, а также цепь 13 сигнала регулирования, включены в цепь источника постоянного тока с нестабилизированным напряжением.

Устройство работает следующим образом.

Во время отсутствия сигнала про- ® блесковой характеристики генератор 1 удерживает ключевой каскад 16 открытым, конденсатор 18 заряженным, а блок .".5 запрета запрещенным. При этом - напряжение через открытый ключевой каскад и согласующий элемент 17

1$ насыщает транзистор нелинейного элемента 14, в результате .чего мультивибратор генерирует импульсы с максимальной скважностью. Поскольку блок

15 запрета не пропускает пусковые 29 импульсы мультивибратора 2 на выходной регулирующий каскад 11, то лампа

12 выключена.

В момент появления сигнала проблесковой характеристики на выходе генератора 1 ключевой каскад 16 запирается, а блок 15 запрета разрешает прохождение пусковых импульсов на вход регулирующего каскада 11. При этом лампа 12 запитывается импульса- З ми первоначально с максимальной скважностью (так как заряженный конденсатор 18 удерживает через элементы 17 и 14 частоту мультивибратора 2 в первоначальных паРаметРах), а затем, по мере разряда конденсатора

18 через согласующий элемент 17 и выходное сопротивление нелинейного элемента 14, скважность уменьшается до определенной величины. Такому изменению скважности имлульсов, которыми 40 запитывается лампа 12, соответствует плавное нарастание напряженгя на лампе в течение определенного промежутю ка времени в начальный момент ее включения. Длительность этого промежутка времени, в зависимости от параметров лампы накаливания, устанавливается элементом 17 согласования. Так, при мощности ламп 50-250 Вт это время равно 0,1-0,5 с.

После разряда конденсатора 8 скважность импульсов мультивибратора, а значит и напряжение на лампе, поддерживается на уровне, задаваемым выходным напряжением цепи сигнала регулирования.

Таким образом, разогрев нити накала лампы производится плавно нарастающим напряжением, исключающее увеличение тока потребления в начальные моменты включения лампы накаливания по проблесковой характеристике, что уменьшает мощность потребления от источника питания. формула изобретения

Светосигнальное устройство, содержащее источник .напряжения, генератор характеристики огня, мультивибратор на транзисторах, к одной иэ

Ьаз которого подключен нелинейый элемент, выходной каскад с последовательно подсоединенной лампой накаливания, цепь сигнала регулирования и блок запрета, о т л и ч а ю щ е е с я тем, что, с целью снижения потребления электроэнергии, оно имеет ключевой каскад, конденсатор и элемент согласования, при этом вход ключевого каскада подсоединен к выходу генератора характеристики огня, а выход ключевого каскада через конденсатор соединен с источником напряжения и через элемент согласования — со входом нелинейного элемента.

Источники информации, принятые во внимание при экспертизе

1. Техническое описание

АФ 2,390,008 ТО, 1976.

798404

Составитель Л. Якутина

Редактор Г. Волкова Техред Н Бабурка Коррек тор О. Кави чская

Заказ 9 91/43 Тираж., 589 Подписное
