Реферат



Класс 38а, 1

ЛЬ 79851

СССР

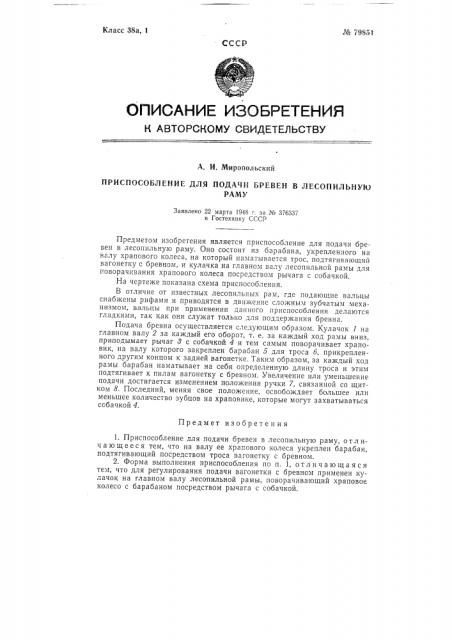

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А И Миропольский

ПРИСПОСОБЛЕНИЕ ДЛЯ ПОДАЧИ БРЕВЕН В ЛЕСОПИЛЬНУЮ

РАМУ

Заявлено 22 марта 1948 г. за Кя 376337 в Гостехнику СССР

Предмет изобретения

1. Приспособление для подачи бревен в лесопильную раму, о тл ич а ю щ е е с я тем, что на валу ее храпового колеса укреплен барабан, подтягивающий посредством троса вагонетку с бревном.

2. Форма выполнения приспособления по п. 1, о тл и ч а ю ща я ся тем, что для регулирования подачи вагонетки с бревном применен кулачок на главном валу лесопильной рамы, поворачивающий храповое колесо с барабаном посредством рычага с собачкой.

Предметом изобретения является приспособление для подачи бревен в лесопильную раму. Оно состоит из барабана, укрепленного на валу храпового колеса, на который наматывается трос, подтягивающий вагонетку с бревном, и кулачка на главном валу лесопильной рамы для поворачивания храпового колеса посредством рычага с собачкой.

На черте>ке показана схема приспособления.

В отличие от известных лесопильных рам, где подающие вальцы снабжены рифами и приводятся в движение сложным зубчатым механизмом, вальцы при применении данного приспособления делаются гладкими, так как они служат только для поддержания бревна.

Подача бревна осуществляется следующим образом. Кулачок 1 на главном валу 2 за каждый его оборот, т. е. за каждый ход рамы вниз, приподымает рычаг 8 с собачкой 4 и тем самым поворачивает храповик, на валу которого закреплен барабан 5 для троса б, прикрепленного другим концом к задней вагонетке. Таким образом, за каждый ход рамы барабан наматывает на себя определенную длину троса и этим подтягивает к пилам вагонетку с бревном. Увеличение или уменьшение подачи достигается изменением поло>кения ручки 7, связанной со щитком 8. Последний, меняя свое положение, освобождает большее или меньшее количество зубцов на храповике, которые могут захватываться собачкой 4.
