Реферат

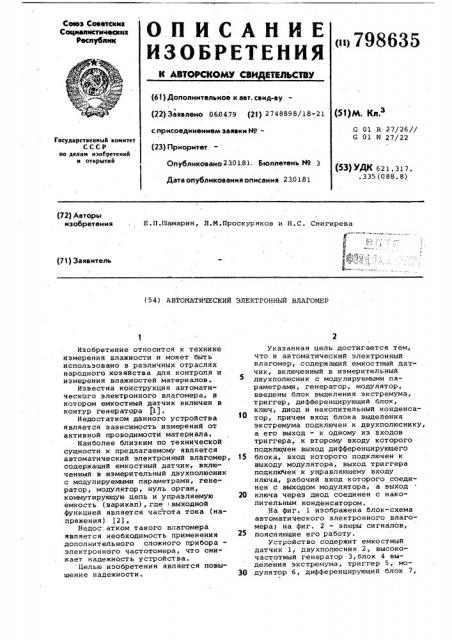

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИ ИТИЛЬСТВУ

Сеез Советекнх

Сецналтктнчвск№х

Реснубпмк (61) Дополнительное к авт. сеид-ву (51)М. Кл. (22) Заявлено 060479 (21) 2748898/18-21 с присоединением заявки ¹â€”

G 01 R 27/26//

G 01 Ы 27/22

Государствеиинй комитет

СССР оо делам изобретений и открытий (23) Приоритет

Опубликовано 2301.81. Бюллетень N9 3

Дата опубликования описания 2 3.01.81 (53) УДК 621. 317. . 335 (088. 8) (72) Авторы изобретения

E.Ï.Èàìàðèí, Л.M.Проскуряков и Н. С. Снигирева (71) Заявитель (54) АВТОМАТИЧЕСКИЙ ЭЛЕКТРОННЫЙ ВЛАГОМЕР

Изобретение относится к технике измерения влажности и может быть использовано в различных отраслях народного хозяйства для контроля и измерения влажностей материалов.

Известна конструкция автоматического электронного влагомера, в котором емкостный датчик включен в контур генератора (1).

Недостатком данного устройства является зависимость измерений от активной проводимости материала.

Наиболее близким по технической сущности к предлагаемому является автоматический электронный влагомер, содержащий емкостный датчик, включенный в измерительный двухполюсник с модулируемыми параметрами, генератор, модулятор, нуль орган, коммутирующую цепь и управляемую емкость (варикап),где выходной функцией является частота тока (напряжения) (2), Недос.атком такого влагомера является необходимость применения дополнительного сложного прибораэлектронного частотомера, что снижает надежность устройства. Целью изобретения является повышение надежности. указанная цель достигается тем, что в автоматический электронный влагомер, содержащий емкостный датчик, включенный в измерительный двухполюсник с модулируемыми параметрами, генератор, модулятор, введены блок выделения экстремума, триггер, дифференцирующий блок, ключ, диод и накопительный конденсатор, гричем вход блока выделения экстремума подключен к двухполюснику, а его выход — к одному из входов триггера, к второму входу которого подключен выход дифференцирующего

15 блока, вход которого подключен к выходу модулятора, выход триггера подклюЧен к управляющему входу ключа, рабочий вход которого соединен с выходом модулятора, а выход

20 ключа через диод соединен с накопительным конденсатором.

На фиг. 1 изображена блок-схема автоматического электронного влагомера; на фиг. 2 — эпюры сигналов, поясняющие его работу.

Устройство содержит емкостный датчик 1, двухполюсник 2, высокочастотный генератор З,блок 4 выделения экстремума, триггер 5, мо30 дулятор 6, дифференцирующий блок 7, 798635

Емкостный датчик 1 включен в двухполюсник 2, представляющий собой последовательный колебательный контур, образованный катушкой индуктивности, емкостью варикапа 1 и емкост ью С дат чи к а . 5

Питание кочтура осуществляется от высокочастотного генератора 3.

Параметры контура циклически изменяются варикапом, который управляется пилообразным напряжением (эпюра с» ) )g модулятора 6. Таким образом, циклйчески перестраивается резонансная частота контура, которая определяется емкостью С и емкостью варикапа.

В моменты наступления резонанса (эпюра Ь) в блоке 4 выделения экстремума формируется. импульс (эпюра с).

В начале (конце) каждого цикла развертки сигнала модулятора 6 импульс, сформированный дифференцирующим блоком 7(эпюра d) устанавли- ® вает триггер 5 в состояние, при котором сигнал с его выхода открывает . ключ 8, соединяющий выход модулятора 6 с анодом 2-oro диода. С момента времени, когда напряжение моду- щ лятора 6 превысит величину напряжения на катоде 2-ого диода (оставшееся от предыдущего заряда емкости С), начинается подзаряд накопительной емкости (эпюра с ) . Подзаряд емкости продолжается до момента закрытия ключа 8 в результате переключения триггера 5 в момент наступления импульса (эпюра с ) с блока выделения экстремума.

Напряжение на накопительной емкости является функцией изменения емкости датчика или влажности введенного в датчик материала.

Формула изобретения

Автоматический электронный влагомер, содержащий емкостный датчик, включенный в измерительный двухполюсник с модулируемыми параметрами, генератор, модулятор, о т л и ч а юшийся тем, что, с целью повышения надежности, в него введены блок выделения экстремума, триггер, дифференцирующий блок, ключ, диод и накопительный конденсатор, причем вход блока выделения экстремума подключен к двухполюснику, à его выход — к одному из входов триггера, к второму входу которого подключен выход дифференцирующего блока, вход которого подключен к выходу модулятора, выход триггера подключен к управляющему входу ключа, рабочий вход которого соединен с выходом модулятора, а выход ключа через диод соединен с накопительным конденсатором.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 472290, кл ° G 01 N 27/22, 1975.

2 ° Авторское свидетельство СССР

>9 529407, кл. G 01 N 27/22, 1976 (прототип) .

798635

Фиа2

Составитель В. Смукан

Редактор В. Данко Техред Н. Граб корректор М. Демчик

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

Заказ 10019/56 Тираж 741 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
