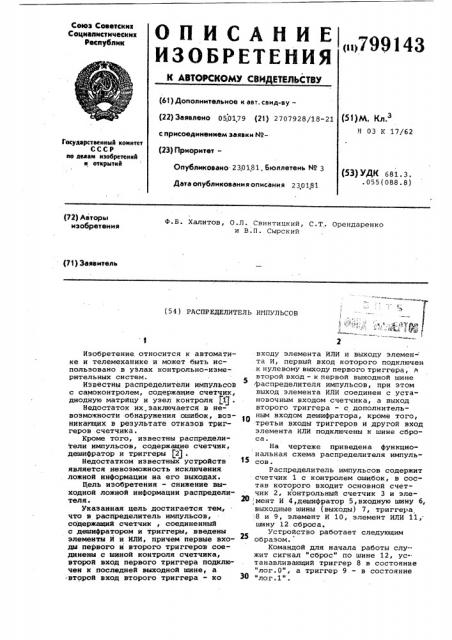

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ о1 799143 (61) Дополнительное к авт. саид-ву— (22) Заявлено 050179 (21) 2707928/18-21 с присоединением заявки Но(23) Приоритет—

Опубликовано 230181. Бюллетень N9 3

Дата опубликования описания 230181 (51)М. Кл.з

H 03 К 17/62

Государственный комитет

СССР но делам нзобретеннй н открытий (53) УДК 681. 3. .055(088.8) (72) Авторы изобретения

Ф.Б. Халитов, О.Л. Свинтицкий, С.Т, Орендаренко и В.П. Сырский (71) Заявитель

Т

1 .4"3Ф ". %.E.: е лтпо

*: - - — - Йь 1Щ

2 (54 ) РАСПРЕДЕЛИТЕЛЬ ИИПУЛЬСОВ

Изобретение относится к автоматике и телемеханике и может быть использовано в узлах контрольно-измерительных систем.

Известны распределители импульсов с самоконтролем, содержащие счетчик, диодную матрйцу и узел контроля (1(.

Недостаток их„заключается в невозможности обнаружения ошибок, возникающих в результате отказов триггеров счетчика.

Кроме того, известны распредели тели импульсов, содержащие счетчик, дешифратор и триггеры (2) .

Недостатком известных устройств является невозможность исключения ложной информации на его выходах.

Цель изобретения — снижение вы« ходной ложной информации распределителя.

Указанная цель достигается тем, что s распределитель импульсов, содержащий счетчик, соединенный с дешифратором и триггеры, введены элементы И и ИЛИ, причем первые входы первого и второго триггеров соединены с шиной контроля счетчика, второй вход первого триггера подключен к последней выходной шине, а второй вход второго триггера - ко входу элемента ИЛИ и выходу элемен- та И, первый вход которого подключен .к нулевому выходу первого триггера, а второй вход — к первой выходной шине распределителя импульсов, при этом выход элемента ИЛИ соединен с установочным входом счетчика, а выход второго триггера — с дополнительным входом дешифратора, кроме того, третьи вхоцы триггеров и другой вход элемента ИЛИ подключены к шине сброса.

На чертеже приведена функциональная схема распределителя импульсов.

Распределитель импульсов содержит счетчик 1 с контролем ошибок, в состав которого входит основной счетчик 2, контрольный счетчик 3 и эле2О,"мент И 4,дешифратор 5,входную шину 6, выходные шины (выходы) 7, триггера

:8 и 9, элемент И 10, элемент ИЛИ 11, шину 12. сброса.

Устройство работает следующим образом.

Командой для начала работы слу" жит сигнал "сброс" по шине 12, устанавливающий триггер 8 в состояние

"лог.0", а триггер 9 — в состояние

"лог.1".

799143

При поступлении на входную шину 6 последовательности тактовых импульсов счетчик 1 начинает работать.

Если во время цикла работы основного счетчика 2 сбоя не происходит, то с выхода элемента И 4, являющегося шиной контроля счетчика, выдается импульс, говорящий о правильной работе счетчика. Следующий входной импульс приводит элементы счетчика 1 в исходное состояние. В течение цикла пересчета на каждом выходе 7 распределителя поочередно появляются выходные сигналы, поскольку на его дополнительный вход поступает разрешающий потенциал с выхода триггера 3.

Импульс контроля правильной работы счетчика 1 подтверждает состояние триггера 8, обеспечивающее работу дешифратЬра 5. Импульс с последнего выхода 7 распределителя всегда предшествует по времени возникновению контрольного сигнала со счетчика 1.

Следовательно, импульс с последнего выхода 7 распределителя перебрасывает триггер 9 в состояние "лог.1", обеспечивая тем самым разрешение по входу элемента И 10, а импульс контроля со счетчика 1 возвращает триггер 9 в исходное состояние.

Далее весь цикл повторяется.

Если в какой-то момент времени возникает сбой одного из элементов счетчика, то на соответствующих выходах 7 распределителя импульсы оказываются смещенными по времени относительно своего истинного временного положения, а по окончании цикла пересчета пропадает контрольный сигнал со счетчика 1. Следовательно, триггер 9, установленный импульсом с последнего выхода 7 распределителя в состояние "лог.1", сохраняет это состояние до возникновения импульса на первом выходе 7 распределителя. Импульс с первого выхода 7 пройдя через элемент И 10, на второй вход которого подается разрешение с триггера 9, перебрасывает триггер 8 в состояние "лог.0", тем самым закрывая все элементы дешифратора 5 для последующего цикла работы.

Этот же импульс, пройдя через элемент ИЛИ 11, установит счетчик 1 в исходное состояние, т.е. подготовит его к следующему циклу работы.

Введение в распределитель элементов И и ИЛИ позволяет создать режим g самовосстановления при исчезновении или замирании помехи, ведущей к сбою элементов.

Формула изобретения

Распределитель импульсов, содержащий счетчик, соединенный с дешифратором, и триггеры, о т л и ч а ю— шийся тем, что, с целью сниже20 ния выходной ложной информации, в него введены элементы И и ИЛИ, причем первые входы первого и второго триггеров соединены с шиной контроля счетчика, второй вход первого триго гера подключен к последней выходной шине, а второй вход второго триггера — ко входу элемента ИЛИ и выходу элемента И, первый вход которого подключен к нулевому выходу первого триггера, а второй вход - к первой выходной шине распределителя импульсов, при этом выход элемента ИЛИ соединен с установочным входом счетчика, а выход второго триггера — с дополнительным входом дешифратора, кроме того, третьи входы триггеров и другой вход элемента ИЛИ подключены к шине сброса.

Источники информации, 40 принятые во внимание при экспертизе

1. Обнаружение и исправление ошибок в дискретных устройствах. Под ред. В.С. Толстякова, "Сов. радио", 1972, с. 127, рис. 3.17.

2. Авторское свидетельство СССР

Р 502502, кл. Н 03 К 17/62, 16.08.74
