Устройство автоматической коррекцииамплитудно-частотной характери-стики видеомагнитофона

Устройство автоматической коррекцииамплитудно-частотной характери-стики видеомагнитофона

Иллюстрации

Показать все

Реферат



Саюз Советских

Социалистических

Реслублик

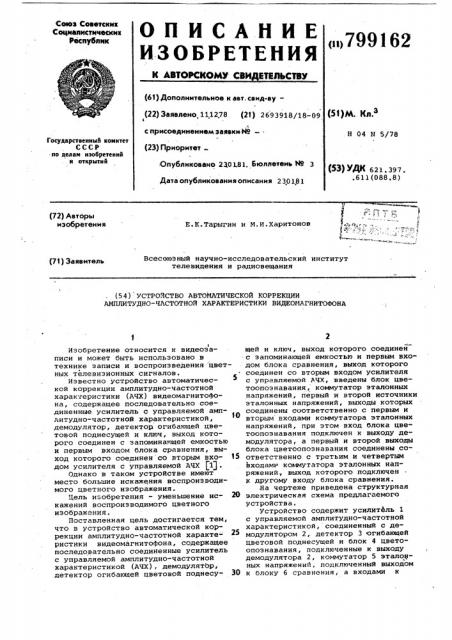

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (1799162 (61) Дополнительное к ввт. свид-ву(22) Заявлено, 111278 (21) 2693918/18-09. с присоединением заявки М вЂ”(5!)М. Кл . Н 04 N 5/78

Государственный комитет

СССР но делам изобретений и откр ыти и (23) Приоритет

Опубликовано 2401.81. Бюллетень Н9 3 (53) УДК 621. 397. .611 (088.8) Дата опублмкованмяописания 230181 (72) Авторы изобретения

Е.К.Тарыгин и M.H.Õàðèòoíîâ

Всесоюзный научно-исследовательский институт телевидения и радиовещания (73) Заявитель (54) УСТРОЯСТВО АВТОМАТИЧЕСКОЙ КОРРЕКЦИИ

АМПЛИТУДНО-ЧАСТОТНОЙ ХАРАКТЕРИСТИКИ ВИДЕОМАГНИТОФОНА

Изобретение относится к видеозаписи и может быть использовано в технике записи и воспроизведения цветных телевизионных сигналов.

Известно устройство автоматической коррекции амплитудно-частотной характеристики (АЧХ) видеомагнитофона, содержащее последовательно соединенные усилитель с управляемой амплитудно-частотной характеристикой, демодулятор, детектор огибающей цветовой поднесущей и ключ, выход которого соединен с запоминающей емкостью и первым входом блока сравнения, выход которого соединен со вторым вхо- 15 дом усилителя с управляемой АЧХ f1) .

Однако в таком устройстве имеют место болыаие искажения воспроизводимого цветного изображения.

Цель изобретения — уменьщение ис- 20 кажений воспроизводимого цветного изображения.

Поставленная цель достигается тем, что в устройство автоматической коррекции амплитудно-частотной характеристики видеомагнитофона, содержащее последовательно соединенные усилитель с управляемой амплитудно-частотной характеристикой (АЧХ), демодулятор, детектор огибающей цветовой поднесу- 30 щей и ключ, выход которого соединей с запоминающей емкостью и первым входом блока сравнения, выход которого соединен со вторым входом усилителя с управляемой АЧХ, введены блок цветоопознавания, коммутатор эталонных напряжений, первый и второй источники эталонных напряжений, выходы которых соединены соответственно с первым и вторым входами коммутатора эталонных напряжений, при этом вход блока цветоопознавания подключен к выходу демодулятора, а первый и второй выходы блока цветоопознавания соединены соответственно с третьим и четвертым входами коммутатора эталонных напряжений., выход которого подключен к другому входу блока сравнения. ,На чертеже приведена структурная электрическая схема предлагаемого устройства.

Устройство содержит Усилитель 1 с управляемой амплитудно-частотной характеристикой, соединенный с демодулятором 2, детектор 3 огибающей цветовой поднесущей и блок 4 цветоопознавания, подключенные к выходу демодулятора 2, коммутатор 5 эталонных напряжений, подключенный выходом к блоку 6 сравнения, а входами к 799162

Формула изобретения

Устройство автоматической коррекции амплитудно-частотной характеристики видеомагнитофона, содержащее после- . довательно соединенные усилитель с управляемой амплитудно-частотной характеристикой (АЧХ), демодулятор, детектор огибающей цветовой поднесущей и ключ, выход которого соединен с запоминающей емкостью и первым . входом блока сравнения, выход которого соединен со вторым входом усилителя с управляемой АЧХ, о т л и ч а ющ е е с я тем, что, с целью уменьшения искажений воспроизводимого цветного изображения, введены бпок цветоопоэнавания, коммутатор эталонных напряжений, первый :и второй источники эталонных напряжений, выходы. которых соединены соответственно с первым и вторым входами коммутатора эталонных напряжений, при этом вход блока цветоопознавания подключен к выходу демодулятора, а первый-и второй выходы блока цветоопознавания соединены соответственно с третьим и четвертым входами коммутатора эталонных напряжений, выход которого подключен к другому входу блока сравнения. блоку 4 цветоопознавания и двум источникам 7 и 8 эталонных напряжений, ключ 9 и запоминающую -емкость 10, включенную между земляной шиной и точкой соединения выхода ключа 9 запоминания со входом блока б сравнения.

Устройство автоматической коррекции АЧХ видеомагнитофона работает следующим образом.

Воспроизводимый HM-сигнал проходит. через усилитель 1 с управляемой амплитудно-частотной характеристикой и демодулируется демодулятором 2. Демодулированный цветной видеосигнал подается на детектор 3 огибающей цветовой поднесущей и блок 4 цветоопознавания. Блок 4 цветоопоэнавания имеет два выхода R и В. При воспроизведении красной строки на выходе R формируется высокий потенциал, на выходе В - низкий. При воспроизведе- 36 нии синей строки на выходе R — низкий, на выходе  — высокий потенциал. Изменяющиеся от строки к строке потенциалы на выходах R и В управляют работой коммутатора .5 эталонных 2 напряжений. Чрн высоком потенциале на выходе R коммутатор 5 подключает ко входу блока б сравнения источник

7 эталонного напряжения Ugyqg npu высоком потенциале .на выходе  — ко входу блока б сравнения источник 8 эталонного напряжения Uzz . Источники

7 и 8 эталонных напряжений связаны отношением 0 й/09тэ 1,25. Огибающая цветовой поднесущей подается на ключ 9, куда также подаются импульсй управления, которые коммутируют выход детектора 3 огибающей цветовой поднесущей на запоминающую емкость

10 ° Таким образом, на запоминающей емкости 10 образуется напряжение, 4Q пропорциональное амплитуде цветовой поднесущей, которая действует на одном иэ выходов блока б сравнения.

Одновременно на другом входе блока б сравнения действует напряжение 4 соответствующего эталонного источника. Разность напряжений, образованная на выходе блока б. сравнения, подается на усилитель 1 и изменяет соответствующим образом его амплитуд- О но-частотную характеристику.

Благодаря чересстрочной коммутации эталонных напряжений подстройка осуществляется в каждой строке воспроизводимого цветного телевизионного сигнала, при таком способе не только устраняется частота 7,8 кГц в сигнале управления (что позволяет уменьшить постоянную времени запоминающего устройства)> но и дополнительно повышается точность и увеличивается быстродействие.

Таким образом, качество телевизионного изображения улучшается за счет использования для коррекций информации, содержащейся s обеих строках цветного телевизионного сигнала.

Источники информации, принятые во внимание при.экспертизе

1 ° Авторское свидетельство СССР

Р 57578б, кл. H 04 N 5/78, 1977 °, 799162

Составитель В.Лякишев

Техред,Е. Гаврилешко Корректор М.Коста

Редактор Л.Белоусова

Филиал ППП . Патент, r.Óèrîðîä, ул.Проектная,4

Заказ 10094/85 Тираи,709 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, -35, Раушская наб., д.4/5
