Союз Советских

Социалистических

Республик

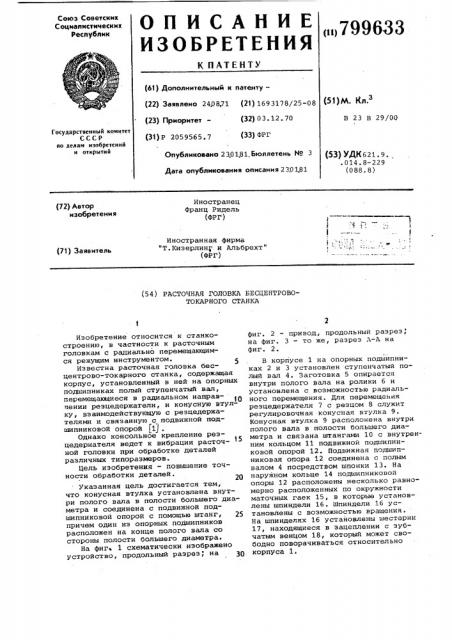

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ >799633 (61) Дополнительный к патенту— (22) Заявлено 240871 (21) 1693178/25-08 (51)М. Кл.з (32) 03. 12. 70 (23) Приоритет

В 23 В 29/ОО

Государственный комитет

СССР по делам изобретений и открытий (31) Р 2059565.7 (33) ФРГ

Опубликовано 230181,Бюллетень ¹ 3

Дата опубликования описания 230181 (53) УДК 621. 9. .014.8-229 (088.8) Иностранец

Франц Ридель (ФРГ) (72) Автор изобретени я

Ъ ч

Иностранная фирма

"Т.Кизерлинг и Альбрехт" (ФРГ) (71) Заявитель (54) РАСТОЧНАЯ ГОЛОВКА ББСЦЕНТРОВОТОКАРНОГО CTAHKA

Изобретение относится к станкостроению, в частности к расточным головкам с радиально перемещающимся ре>хущим инструментом.

Известна расточная головка бесцентрово-токарного станка, содержащая корпус, установленный в ней на опорных подшипниках полый ступенчатый вал, перемещающиеся в радиальном направлении резцедержатели, и конусную втулку, взаимодействующую с резцедержателями и связанную с подви>хной подшипниковой опорой (1) .

Однако консольное крепление рвзцедержателя ведет к вибрации расточ15 ной головки при обработке деталей различных типоразмеров.

Цель изобретения — повышение точности обработки деталей.

Указанная цель достигается тем, что конусная втулка установлена внутри полого вала в полости большего диаметра и соединена с подвижной подшипниковой опорой с помощью штанг, 25 причем один из опорных подшипников расположен на конце полого вала со стороны полости большего диаметра.

На фиг 1 схематически изображено устройство, продольный разрез, на 30 фиг. 2 — привод, продольный разрез, на фиг. 3 — то же, разрез А-А на фиг. 2 °

В корпусе 1 на опорных подшипниках 2 и 3 установлен ступенчатый полый вал 4. Заготовка 5 опирается внутри полого вала на ролики 6 н установлена с возможностью радиального перемещения. Для перемещения резцедержателя 7 с резцом 8 служит регулировочная конусная втулка 9.

Конусная втулка 9 расположена внутри полого вала в полости большего диаметра и связана штангами 10 с внутренним кольцом 11 подвижной подшипниковой опорой 12. Подвижная подшипниковая опора 12 соединена с полым валом 4 посредством шпонки 13. На наружном кольце 14 подшипниковой опоры 12 расположены несколько равномерно расположенных по окружности маточных гаек 15, в которые установлены шпиндели 16. Шпиндели 16 установлены с возможностью вращения.

На шпинделях 16 установлены шестерни

17, находящиеся в зацеплении с зубчатым венцом 18, который может свободно поворачиваться относительно корпуса 1.

799633

На одном из шпинделей 16 неподвижно расположена шестерня 19, которая соединена с электродвигателем

20 через элементы промежуточной передачи 21 - 26 или через элементы 21, 27 - 31. Промежуточная передача, состоящая иэ элементов 21 - 26, дает ускоренный ход, а передача из элементов

21 — 31 — замедленный ход, что необходимо с одной стороны для,быстрого

1 еремещения резцедержателя при измеении диаметра обрабатываемой детали, а с другой стороны для точной настройки режущего инструмента при износе его режущих кромок. Для фиксации шестерен 24 и 31 относительно вала 32 червячного колеса 25 предусмотрены жестко связанные с этим валом магнитные зубчатые муфты 33 и 34.

Вращение полого вала 4 обеспечивается зубчатым зацеплением 35 и промежуточной передачей от сервомото- 2О ра (не показано).

Устройство работает следукщим образом.

Вращение электродвигателя передается через шестерни 19, 17 шпинделям 16. При вращении шпинделей 16 по ним перемещаются маточные гайки

15, подшипниковая опора 12 со штангами 10, связанными с конусной втулкой 9.

Осевое перемещение конусной втулки 9 обеспечивает подачу резцедержателя 7 к обрабатываемой детали 5.

Формула изобретения

Расточная головка бесцентрово-токарного станка, содержащая корпус, установленный в ней на опорных подшипниках полый ступенчатый вал, перемещающиеся в радиальном .направлении резцедержатели, и конусную втулку, взаимодействующую с резцедержателями и связанную с подвижной подшипниковой опорой, отличающаяся тем, что, с целью повышения точности обработки, конусная втулка установлена внутри полого вала в полости большеro диаметра и соединена с подвижной подшипниковой опорой с помощью штанг, а один из опорных подшипников расположен в конце полого вала со стороны полости большего диаметра.

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ 9 1188413, кл. В 23 В, опублик. 1965.

799633

А

26 Z5 33Z4

Z9

28
