Союз Соввтскмх

Соцмалмстмчвских

Рвспублмк

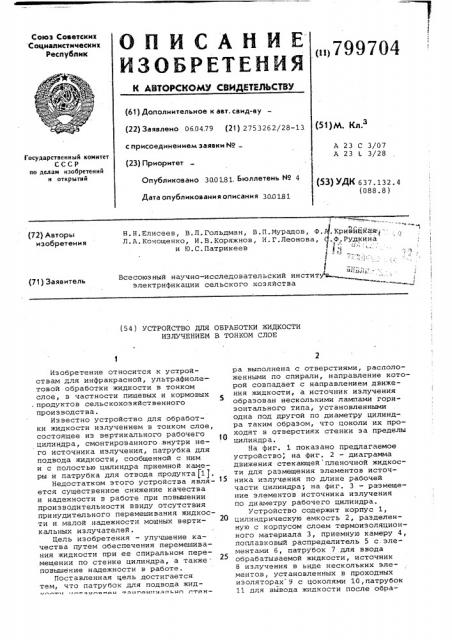

ОПИ САНИЕ

ЙЗОБРЕТЕЛЙЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ он 799704 (61) Дополнительное к ввт. свид-ву (22) Заявлено 06,04.79 (21) 275 3262/28-13 с присоединением заявки ¹ (23) Приоритет

Опубликовано 300181. Бюллетень № 4

Дата опубликования описания 300181

Р1)М. Кл.з

A 23 С 3/07

А 23 L 3/28

Государственный комитет

СССР по делам изобретений н открытий (53) УДК 637.132. 4 (088.8) Н.Н.Елисеев, В.Л.Гольдман, B.Ï.Ìóðàäîâ, Ф.4.КривйЯЯая.Л.А.Конощенко, И.В.Коряжнов, И.Г.Леонова, д.Ф,Рудкина и K).С.Патрикеев 3

Всесоюзный научно-исследовательский института электрификации сельского хозяйства (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ЖИДКОСТИ

ИЗЛУЧЕНИЕМ В ТОНКОМ СЛОЕ

Изобретение относится к устройствам для инфракрасной, ультрафиоле-. товой обработки жидкости в тонком слое, в частности пищевых и кормовых продуктов сельскохозяйственного производства.

Известно устройство для обработки жидкости излучением в тонком слое, состоящее из вертикального рабочего цилиндра, смонтированного внутри него источника излучения, патрубка для подвода жидкости, сообщенной с ним и с полостью цилиндра приемной камеры и патрубка для отвода продукта (1).

Недостатком этого устройства является существенное снижение качества и надежности в работе при повышении производительности ввиду отсутствия принудительного перемешивания жидкости и малой надежности мощных вертикальных излучателей.

Цель изобретения — улучшение качества путем обеспечения перемешивания жидкости при ее спиральном перемещении по стенке цилиндра, а также повышение надежности в работе.

Поставленная цель достигается тем, что патрубок для подвода жид. avnavav v v atJTTAATTTi74A стен— ра выполнена с отверстиями, расположенными по спирали, направление которой совпадает с направлением движения жидкости, а источник излучения образован несколькими лампами горизонтального типа, установленными одна под другой по диаметру цилиндра таким образом, что цоколи их проходят в отверстиях стенки за пределы цилиндр а.

На фиг. 1 пок аз ано предлагаемое устройство, на фиг. 2 — диаграмма движения стекающей пленочной жидкости для размещения элементов источника излучЕния по длине рабочей части цилиндра; на фиг. 3 — размещение элементов источника излучения по диаметру рабочего цилиндра.

Устройство содержит корпус 1, цилиндрическую емкость 2, разделенную с корпусом слоем термоизоляционного материала 3, приемную камеру 4, поплавковый распределитель 5 с.элементами 6, патрубок 7.для ввода обрабатываемой жидкости, источник

8 излучения в ьиде нескольких элементов, установленных в проходных изоляторах 9 с цоколями 10,патрубок

11 для вйвода жидкости после обра799704

Устройство работает следующим разом.

Жидкость, подлежащая обработке, реэ патрубок 7 подается в приемную меру 4, заполняя ее, во вращательм движении переливается через край размазываясь элементами б попланвого распределителя 5, свободно екает сплошной пленкой по спирали внутренней поверхности цилиндра выводится через патрубок 11. В проссе перемещения жидкость подвергася воздействию элементов источника излучения, установленных по диаметцилиндра в направлении, совпадаюм с направлением движения >кидкосТакое размещение источника излу.ния 8 способствует перемешиванию стеканию жидкости по спирали сплошй пленкой, вследствие чего обеспе.вается ее быстрая и качественная

:работка.

Вращательное движение жидкости в

>иемной камере с последующим ее зредвижением по спирали в рабочем линдре обеспечивается благодаря

:тановке патрубка 7 для ввода обхбатываемой жидкости тангенциальо стенке приемной камеры 4.

Формула изобретения

Устройство для обработки жидкости излучением в тонком слое, состоящее из вертикального рабочего цилиндра, смонтированного внутри него источника излучения, патрубка для подвода жидкости, сообщенной с ним и с полостью цилиндра приемной камеры и патрубка для отвода продукта, о т л и ч а ю щ е е с я тем, что, с целью улучшения качества путем обеспечения перемешивания жидкости при ее спиральном перемещении по стенке цилиндра, а также повьыения надежности в работе, патрубок для подвода жидкости установлен тангенциально

15 стенке приемной камеры, стенка цилиндра выполнена с отверстиями, расположенными по спирали, направление которой совпадает с направлением движения жидкости, а источник излуgO чения образован несколькими лампами горизонтального типа, установленными одна под другой по диаметру цилиндра таким образом, что цоколи их проходят в бтверстиях стенки за пределы цилиндра.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 570231, кл. А 23 С 3/06, 1975.

799704 оиаго авиа течения пленочнои яи днов ™ (оиг. х

Составитель B. Мурадов

Техред A.Бабинец Корректор Б. Синицкая

Редактор H.Áóøàåâà

Заказ 10220/1 Тираж 575 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
