Устройство для загрузки сыпучихматериалов b смеситель

Устройство для загрузки сыпучихматериалов b смеситель

Иллюстрации

Показать все

Реферат



Союз Советскик

Социалистическик

Реслублик

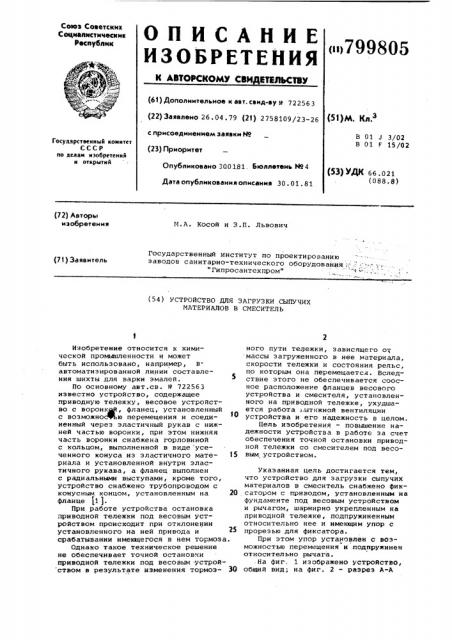

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ к Авторском сви втальствю (ii) 799805

:е

C (61) Дополнительное к аат. саид-ау в 722563 (22) Заявлено 26. 04 . 79 (21) 2 758109/23-26 с присоединением заявки Но (23) Приоритет

Опубликовано 300181. Бюллетень М4

Дата опубликования описания 30. 01. 81 (51)М. Кл

В 01 J 3/02

В 01 F 15/02

Государстаеииый комитет

СССР по делам изобретеиий и открытий (53) УДК 66.021 (088.8) (72) Авторы изобретения

М.A. Косой и З.П. Львович

Государственный институт по проектированию заводов санитарно-технического оборудования, "Гипросантехпром" ф (71) Заявитель (54) УСТРОЯСТВО ДЛЯ ЗАГРУЗКИ СЫПУЧИХ

МАТЕРИАЛОВ В СМЕСИТЕЛЬ

Изобретение относится к химической промышленности и может быть использовано, например, в" автоматизированной линии составления шихты для варки эмалей.

По основному авт.св. 9 722563 известно устройство, содержащее приводную тележку, весовое устройство с воронкой, фланец, установленный с возможно ю перемещения и соединенный через эластичный рукав с нижней частью воронки, прн этом нижняя часть воронки снабжена горловиной с кольцом, выполненной в виде усеченного конуса из эластичного материала и установленной внутри эластичного рукава, а фланец выполнен с радиальными выступами, кроме того, устройство снабжено трубопроводом с конусным концом, установленным на фланце j1 ).

При работе устройства остановка приводной тележки под весовым устройством происходит при отклонении установленного на ней привода и срабатывании имеющегося в нем тормоза

Однако такое техническое решение не обеспечивает точной остановки приводной тележки под весовым устрой ством в результате изменения тормозного пути тележки, зависящего от массы загруженного в нее материала, скорости тележки и состояния рельс, по которым она перемещается. Вследствие этого не обеспечивается соосное расположение фланцев весового устройства и смесителя, установленного на приводной тележке, ухудшается работа,ытяжной вентиляции устройства и его надежность в целом.

Цель изобретения — повышение надежности устройства в работе за счет обеспечения точной остановки приводной тележки со смесителем под весо15 вым устройством.

Указанная цель достигается тем, что устройство для загрузки сыпучих материалов в смеситель снабжено фик20 сатором с приводом, установленным на фундаменте под весовым устройством и рычагом, шарнирно укрепленным на приводной тележке, подпружиненным относительно нее и имеющим упор с

25 прорезью для фиксатора.

При этом упор установлен с возможностью перемещения и .подпружинен относительно рычага. .На фиг. 1 изображено устройство, 30 общий вид; на фиг. 2 — разрез А-А

799805 на фиг.1; на фиг. 3 — конструкция рычага с упором и фиксатора.

Устройство для загрузки сыпучих материалов в смеситель 1 из бункеров

2 состоит иэ приводной тележки 3, на которой установлен смеситель 1

5 (привод тележки 3 на чертеже условно не показан), весового устройства, выполненного в виде укрепленных на воронке 4 бункера ? фланцев 5 и 6, соединенных между собой рычажной системой 7, имеющей привод 8, и эластичным рукавом 9, и расположен-, ной внутри эластичного рукава 9 горловины 10 с кольцом 11.

Нижний фланец б имеет радиальные выступы 12, посредством которых он соединен с кольцом 11 горловины 10; кроме того, во фланце б закреплен конусный конец 13 трубопровода 14 вытяжной вентиляции, а снизу его укреплена эластичная прокладка 15. Ю

Для соединения с трубопроводом

14 вытяжной вентиляции и весовым устройством смеситель 1 имеет патрубки с фланцами, соответственно 16 и

17. 25

На фундаменте под весовым устройством установлен фиксатор 18, шарнирно укрепленный на оси 19 в корпусе 20 и соединенный со штоком 21 йневмоцилиндра 22 его привода посредством вилки 23 и оси 24, при этом пневмоцилиндр 22 шарнирно укреплен на оси 25 в корпусе 20.

На приводной тележке 3 снизу смонтирован кронштейн 26, а на нем на оси 27 шарнирно укреплен рычаг 28, подпружиненный относительно тележки

3 пружиной 29, для регулирования крайнего положения рычага 28 на тележке 3 укреплен регулируемый упор

30. Рычаг 28 имеет вырез 31,который 40 с двух сторон закрыт укрепленными на рычаге 28 накладками 32. В накладках 32 выполнены пазы 33, в которых расположены оси 34 упора 35, расположенного между накладками 32 рычага 28 и подпружиненного относительно него с помощью пакета тарельчатых пружин 36. В упоре 32 выполнена прорезь 37 для фиксатора 18.

Устройство работает следующим $O образом.

B исходном положении весового устройстна привод 8 и рычажная система 7 удержинают фланец б в поднятом положении, обеспечивая зазор, равный 200-600 мм, между фланцем И б несового устройства и фланцем 17 патрубка смесителя 1. При этом конец горловины 10 находится на уровне фланца 17 и удерживается в таком положении за счет взаимодействия 46 радиальных выступов 12 фланца б с кольцом 11 горловины 10.

Система блокировки автоматически отключает привод на тележке 3 при подходе ее к заданному весовому устройству (бункеру 2) и обеспечивает срабатывание пневмоцилиндра 22, который поворачивает фиксатор 18 в рабочее положение. При взаимодействии фиксатора 18 с рычагом 28 последний поворачивается на оси 27, преодолевая усилие пружины 29, фиксатор 18 попадает в прорезь 37 упора

35, точно фиксируя нзаимное положение тележки 3 со смесителем 1 относительно бункера 3 и весового устройстна. Происходящий при этом удар фиксатора 18 об .упор 35 амортиэируется пружинами 36.

После остановки тележки 3 срабатывает привод 8, с помощью рычажной системы 7 фланец 6 весового устройства опускается до соприкосновения с фланцем 17 патрубка смесителя 1, при этом прокладка 15 герметиэирует место соприкосновения фланцев. Одновременно с фланцем б вовнутрь ñìåсителя 1 опускается горловина 10, а конусный конец 13 трубопровода 14 входит в патрубок 16, что обеспечивает подключение к смесителю 1 вытяжной вентиляции. Срабатывает затвор весового устройства, и в смеситель 1 через воронку 4 по горловине 10 поступает порция сыпучего материала. После этого приводом 8 рычажная система 7, а через нее фланец 6, горловина 10 и трубопровод

14 отводятся в исходное положение.

Срабатывает пневмопривод фикса-тора 18, и он выходит иэ прорези

37 упора 35, обеспечивая воэможность дальнейшего движения тележки 3.

Приводная тележка 3 со смесителем 1 перемещается к следующему бункеру

2 с сыпучим материалом, где цикл работы устройства повторяется.

Формула изобретения

1. Устройство для загрузки сыпучих материалов в смеситель по ант.св. СССР М 72256 3, о т л ич а ю щ е е с я тем, чую, с целью повышения надежности в Габоте за счет обеспечения точной остановки приводной тележки со смесителем под весоным устройством, оно снабжено фиксатором с пневмоприводом, установленным на фундаменте под весовым устройством, и рычагом, шарнирно укрепленным на приводной тележке, яодпружиненным относительно ее и имеющим упор с прорезью для фиксатора.

2. Устройство по п.1, о т л ич а ю щ е е с я тем, что упор установлен с воэможностью перемещения и подпружинен относительно рычага.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР, Р 722563, кл. В 01 J 3/02, 09.12.75.
