Реферат

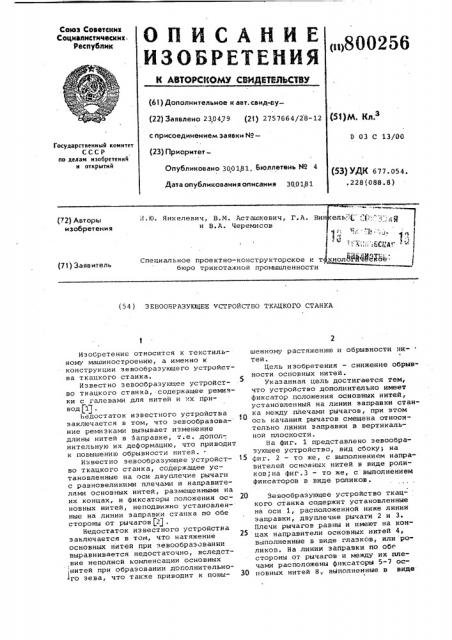

Союз Советскик

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6 l ) Дополнительное к авт. свид-оу(22) Заявлено 230479 (21) 2757664/28-12 (n>800256

=:.- / ==.-;: к-нттрь

Р1 М К„з с присоединением заявки М0 03 С 13/00

Государственный комитет

СССР по дел ам изобретен нй н открытий (23) Приоритет—

Опубликовано 300181. Бнзллетеиь Но 4 (53) УДК 677.054 °.228(088.8) Дата опубликования описания 30.0181 е

3 ,, «t.Спепннльное проектно-конструкторское н тнкнопсрйнеекен ь1 ""ИП Г ."бюро трикотажной промышленности (71) Заявитель (54 ) 3ЕВООВРАЗУЮЩЕЕ УСТРОЙСТВО ТКАЦКОГО СТАНКА

Иэобретение относится к текстильному машиностроению, а именно к конструкции зевообразующего устройства ткацкого станка.

Известно эевообразующее устройство ткацкого станка, содержащее ремизки с галевами для нитей и их привод (11. недостаток известного устройства заключается в том, что эевообразова- ние ремиэками вызывает изменение длины нитей в заправке, т.е. дополнительную их деформацию, что приводит к повышению обрывности нитей.

Известно зевообраэующее устройст- 15 во ткацкоro crа нHкK а, содержащее установленные на оси двуплечие рычаги с равновеликими плечами и направителями основных нитей, размещенными на их концах, и фиксаторы положения ос- 20 новных нитей, неподвижно установлен- ные на линии заправки станка по обе стороны от рычагов (21 .

Недостаток известного устройства заключается в том, что натяжение

25 основных нитей при эевообразованни выравнивается недостаточно, вследствие неполной компенсации основных

1 нитей при образовании доголнительного зева, что также приводит к повы- 30 шенному растяжению и обрывности нитеи.

Цель изобретения — снижение обрывности основных нитей.

Указанная цель достигается тем, что устройство дополнительно имеет фиксатор положения основных нитей, установленный на линии заправки станка между плечами рычагов, при этом ось качания рычагов смещена относительно линии заправки в вертикальной плоскости.

На фиг. 1 представлено эевообраэующее устройство, вид сбоку; на фиг. 2 — то же, с выполнением направителей основных нитей в виде роликов,на фиг.3 — то же, с выполнением фиксаторов в виде роликов.

Зевообразующее устройство ткацкого станка содержит установленные на оси 1, расположенной ниже линии заправки, двуплечие рычаги 2 и 3.

Плечи рычагов равны и имеют на концах направители основных нитей 4, выполненные в виде глазков, или роликов. На линии заправки по обе стороны от рычагов и между их плечами расположены фиксаторы 5-7 основных нитей 8., выполненные в виде

А00256 расположенных вдоль ширины станка планок, либо в виде роликов.

Каждый из рычагов имев индивидуальный привод, причем каждый второй рычаг имеет фазовый сдвиг относительíî aepaoro на угол, меньший или равный 900.

Прн этом, основные нити 8 между фиксаторами 6 и 7"образуют зев 9 для прокладывания уточкой нити, а между фиксаторами 5 и 6 - компенсационный зев 10. устройство работает следующим образомм.

В начальном пояожении рычаги 2 по" ворачнваются по часовой стрелке, а рычагя 3 - против часовой стрелки.

При этом избыток длины нити, управляемой рычагом 3, из зева 9 для проклащавания уточной нити выбирается в компенсационный зев 10, а недостаток

-дяины нити, управляемой рычагом 2, 26 стягивается из компенсационного зева 10., Далее после прокладывания уточной инти происходит обратное движение рычагов т.е. длина ни.ей основы 25

Г при эевообраэовании и их натяжение остаются постоянными.

Формула изобретения

Зевообразующее устройство ткацко го станка, содержащее установленные на оси двуплечие рычаги с равновеликими плечами и направителями основных нитей, размещенными на их концах, и фиксаторы положения основных нитей, неподвижно установленные, на линии заправки станка по обе стороны от рычагов, о т л и ч а ю щ е е с я тем, что, с целью снижения обрывности основных нитей, оно дополнительно имеет фиксатор положения основных нитей, установленный на линии заправки станка между плечами рычагов, при этом ось качания рычагов смещена относительно линии заправки в вертикальной плоскости.

Источники информации, принятые во внимание при экспертиэе

1. Агапова Н.П. шелкоткачество.

N., 1975, с 209.

2. Патент США 9 3456601,кл.139-65, 1979 (прототип).
