Приспособление для окантовкитесьмой срезов деталей ha швей- ной машине

Приспособление для окантовкитесьмой срезов деталей ha швей- ной машине

Иллюстрации

Показать все

Реферат



Союз Советския

Соцнааистическия

Республик

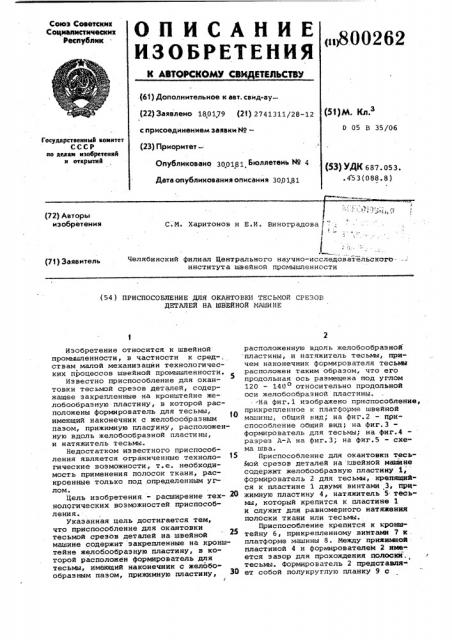

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к ввт. свид-ву(22) Заявлено 180179 (21) 2741311/28-12 (1) с присоединением заявки HP— (23) Приоритет—

0 05 В 35/06

Государственный «омнтет

СССР но делам изобретений н открытий

Опубликовано 300181 Бюллетень HP 4 (53) УДК 687. 053. .453(088.8) Дата опубликования описания 300181 (72) Авторы изобретения

1„

С. М. Харитонов и Е.И. Виноградова,. .

1

Ю

Челябинский филиал Центрального научно-исследовательскогоинститута швейной промышленности (71) Заявитель (54 ) ПРИСПОСОБЛЕНИЕ ДЛЯ ОКАНТОВКИ ТЕСЬМОЙ СРЕЗОВ

ДЕТАЛЕЙ BA ШВЕЙНОЙ МАШИНЕ

Изобретение относится к швейной промышленности, в частности к сред-, ствам малой механизации технологических процессов швейной промышленности.

Известно приспособление для окантовки тесьмой срезов деталей, содержащее закрепленные на кронштейне желобообраэную пластину, в которой расположены формирователь для тесьмы, имеющий наконечник с желобообразным пазом, прижимную пластину, расположенную вдоль желобообразной пластины, и натяжитель тесьмы.

Недостатком известного приспособления является ограниченные технологические возможности, т.е. необходимость применения полосок ткани, раскроенные только под,определенным углом.

Цель изобретения - расширение тех- 2О нологических воэможностей приспособления.

Указанная цель достигается тем, что приспособление для окантовки тесьмой срезов деталей на.швейной машине содержит закрепленные на кронштейне желобообразную пластину, в которой расположен формирователь для тесьмы, имеющий наконечник с желобообразным пазом, прижимную пластину, расположенную вдоль желобообразной пластины, и натяжитель тесьмы, причем наконечник формирователя тесьмы расположен таким образом, что его продольная ось размещена под углом

120 — 140о относительно продольной оси желобообразной пластины.

На фиг. 1 изображено приспособление, прикрепленное к платформе швейной машины, общий вид; на фиг.2 - приспособление общий вид; на фиг.3— формирователь для тесьмы; на фиг.4 разрез А-А на фиг.3; на фиг.5 — схема шва.

Приспособление для окантовки тесьмой срезов деталей на швейной машине содержит желобообразную пластину 1, формирователь 2 для тесьмы, крепящий» ся к пластине 1 двумя винтами 3, прижимную пластину 4, натяжитель 5 тесьмы, который крепится к пластине 1 и служит для равномерного натяжения полоски ткани или тесьмы.

Приспособление крепится к кронштейну 6, прикрепленному винтами 7 к . платформе машины 8. Между прижиьыой . пластиной 4 и формирователем 2 име-. ется зазор для прохождения полоски. s тесьмы. Формирователь 2 представля ет собой полукруглую планку 9 с

800262 наконечником 10, который имеет желобообраэный паз 11. Продольная ось наконечника расположеиа г.эд углом о

120 — 140 относительно продольной оси желобообраэной пластины 1. Стороны желобообразного паза 11 оформлены выступами 12, которые служат ограничи5 .телем расположения тесьмы.

Приспособление работает следующим образом. 10

Тесьма пропускается через натяжитель 5 тесьмы, затем продергивается между пластиной 1 и прижимной пластиной 4, формируется в формирователе

2 тесьмы. Потом подводится под лапку 13 швейной машины, которая опуска- ется, после чего вставляется деталь с.открытым срезом в фигурный паз для ойантовывания тесьмой из формирователя 2. 20

Формула изобретения

Приспособление для окантовки тесьмой срезов деталей на швейной машийе, содержащее закрепленные на кронштейне желобообраэную пластину, в которой расположен формирователь для тесьмы, имеющий наконечник с желобообразным пазом, прижимную пластину

I расположенную вдоль желобообраэ ной пластины, и натяжитель тесьмы, о тл и ч а ю щ е е с я тем, что, с целью расширения технологических воэможностей, наконечник формирователя для тесьмы расположен таким образом, что его продольная ocb размещена под углом 120 — 140О относительно продольной оси желобообразной пластины.

Источники информации принятые во внимание при экспертизе

1. Патент CILIA 9 24524 19, кл. 112-138, 1948.
