Реферат



Севов Советскик

Социалистических

Реслублик

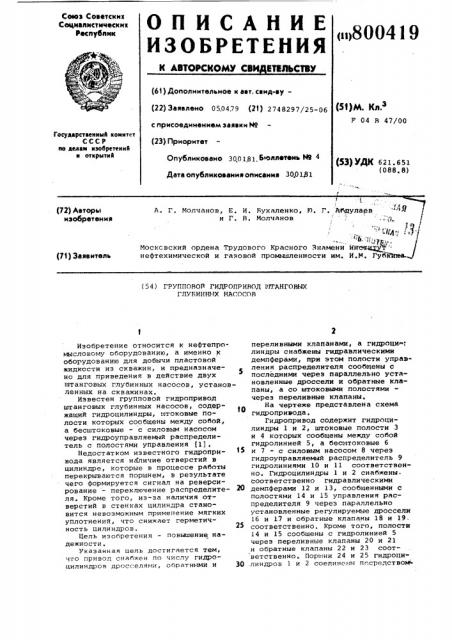

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВ ЕТЕЛЬСТВУ

<и>800419 (61) Дополнительное к авт. саид-ву(22) Заявлено 0504.79 (21) 2748297/25-06 с присоединением заявки Но (23) Приоритет

Опубликоваио 300181 Бюллетень М 4

Дата опубликования описания 300131 (я)м, клз

F 04 В 47/00

Гоеударсткеииый комитет

СССР оо делам изобретеиий и открытий (53) УДК 621.651 (088. 8) 1

А. Г. Молчанов, Е. И. Вухаленко, t0. Г. 7и дуларв и Г. В. Молчанов

,с

"«Я

"9.

У т с!фЯ ; Д / Е ;

Москсвский ордена Трудового Красного Знамени инсчц уЪ нефтехимической и газовой промышленности им. И.М. ГуИИИтеа.

P2) Авторы изобретения (71) Заявитель (54) ГРУППОВОЙ ГИДРОПРИВОД ИТАНГОВНХ

ГЛУВИНН1-!Х HA|,".0COR

Изобретение относится к нефтепромысловому оборудованию, а именно к оборудованию для добычи пластовой жидкости из скважин, и предназначено для приведения в действие двух штанговых глубинных насосов, установленных на скважинах.

Известен групповой гидропривод штанговых глубинных насосов, содержащий гидроцилиндры, штоковые полости которых сообщены между собой, а бесштоковые — с силовым насосом через гидроуправляемый распределитель с полостями управления (1), Недостатком известного гидропривода является наличие отверстий в цилиндре, которые в процессе работы перекрываются поршнем, в результате чего формируется сигнал на реверсирование — переключение распределителя. Кроме того, из-эа наличия отверстий в стенках цилиндра становится невозможным применение мягких уплотнений, что снижает герметичность цилиндров.

Цель изобретения — повышение надежности.

Указанная цель достигается тем, что привод снабжен по числу гидроцилиндров дросселями, обратными и 30 переливными клапанами, а гидроци ". линдры снабжены гидравлическими демпферами, при этом полости управления распределителя сообщены с последними через параллельно установленные дроссели и обратные клапаны, а со штоковыми полостями через переливные клапаны, На чертеже представлена схема гидропривода.

Гидропривод содержит гидроцилиндры 1 и 2, штоковые полости 3 и 4 которых сообщены между собой гидролинией 5, а бесштоковые 6 и 7 — с силовым насосом 8 через гидроуправляемый распределитель 9 гидролиниями 10 и 11 соответственно. Гидроцилиндры 1 и 2 снабжены. соответственно гидравлическими демпферами 12 и 13, сообщенными с полостями 14 и 15 управления распределителя 9 через параллельно установленные регулируемые дроссели

16 и 17 и обратные клапаны 18 и 19 соответственно. Кроме того, полости

14 и 15 сообщены с гидролинией 5 через переливные клапаны 20 и 21 и обратные клапаны 22 и 23 соответственно. Поршни 24 и 25 гидроцилиндров 1 и 2 соеликоиы посредством.

800419

26

Формула изобретения

50 штоков 26 и 27 и колонн штанг 28 и 29 с плунжерами глубинных насосов

30 и 31. Цилиндры 32 и 33 глубинных насосов 30 и 31 подвешены на колоннах насосно-компрессорных труб 34 и 35, закрепленных на устьях скважин. Привод снабжен также предохранительным клапаном 36, баком 37 для рабочей жидкости и системой компенсации утечек 38.

Групповой гидравлический привод штанговых глубинных насосов работает следующим образом.

Рабочая жидкость из бака 37 подается силовым насосом 8 через распределитель 9 попеременно в полос.ти б и 7 гидроцилиндров 1 или 2. При этом поршень соответствующего гидроцилиндра, например 24, перемещается вниз и вытесняет жидкость из полости 3 гидроцилиндра 1 по гидролинии

5 в полость 4 гидроцилиндра 2. В результате поршень 25 перемещается вверх, при этом шток 26 и колонна штанг 28 вместе с плунжером глубинного насоса 30,перемещаются вниз, а шток 27 и колонна штанг 29 вместе с плунжером глубинного насоса 31 перемещаются вверх.

При подходе поршня 24 к нижнему положению нижняя часть поршня входит в демпфер 12, давление в нем увеличивается, и жидкость через обратный клапан 18 поступает в полость 14 управления распределителя 9. Распределитель переключается вправс и вытесняет жидкость из полости 15 управления через дроссель 17 в полость 4 гидроцилиндра 2.

Дроссель 17 предназначен для регулирования времени переключения распределителя 9 вправо (соответственно, дроссель 16 - влево), После перемещения распределителя вправо он фиксируется в этом положении, например, шариковым фиксатором (не показан), и жидкость от силового насоса 8 поступает в полость 7 гидроцилиндра 2, и весь процесс повторяется в обратном порядке. При этом плунжер .насоса 31 перемещается вниз, а плунжер насоса 30 - вверх.

Таким образом, .совершается рабочий цикл обоих глубинных насосов, которые подают пластовую жидкость на поверхность, Обратные клапаны 22 и 23 предназначены для соединения полостей

3 и 4 гидроцилиндров с демпАер ми при перемещении поршней 24 и 25 вверх и обеспечивают использование полной площади поршня в период разгона колонны штанг и плунжера глубинного насоса. Гистема компенсации утечек обеспечивает постоянство объема рабочей жидкости в полостях

3 и 4 гидроцилиндров, эта система включает в себя насос, датчик объема жидкости, контрольную и измерительную аппаратуру.

Переливные клапаны 20 и 21 предназначены для перепуска рабочей жидкости иэ полостей управления распределителя 9 в гидролинию 5 после того, как перемещение распределителя и фиксация его в противоположном положении осуществились, а поршень продолжает еще перемещаться вниз, например, при наличии в гидросистеме воздуха. При этом величина давления срабатывания переливных клапанов выбирается такой, гри которой они срабатывают только после того, как распределитель переместился и зафиксирован. Это давление определяется суммой усилий освобождения или захвата фиксатора и усилия, необходимого для перемещения распределителя, Группе вой гидропривод штанговых глубинных насосов, содержащий гидроцилиндры, штоковые полости которых сообщены между собой, а бесштоковые - c силовым насосом через гидроуп. равляемый распределитель с полостями управления,отличающийся тем, что, с целью повышения надежности, привод снабжен по числу гидроцилиндров дросселями, обратными и переливными клапанами, а гидроцилиндры снабжены гидравлическими демпферами, при этом полости управления распределителя сообщены с последними через параллельно установленные дроссели и обратные клапаны, а со штоковыми полостями через переливные клапаны.

Источники информации, принятые во внимание при экспертизе

1. Молчанов А.Г, и Чичеров Л.Г.

Нефтепроьысловые машины и механиэьы, М., Недра, 1976, с. 75, рис. 1,40.
