Гидропривод секции механизированнойкрепи

Иллюстрации

Показать все

Реферат

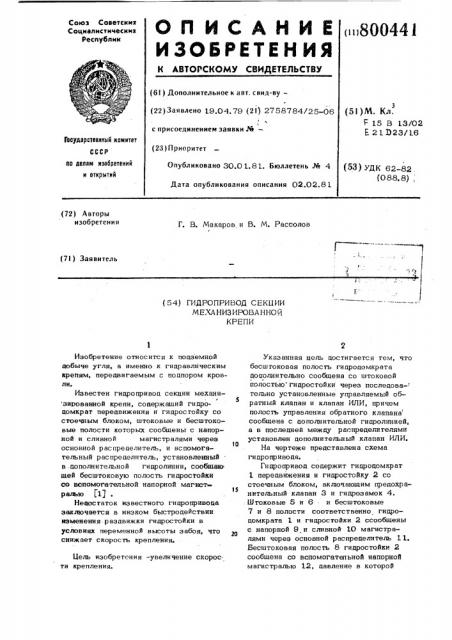

О Il И С А Н И Е 800441

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социвлистичесыих

Ресттублиы

S

Г ..г (6 l ) Дополнительное к а вт. с вид-ву— (51)M. Кл. 15 В 13/02

Е 2 1 Э23/16 (22) 3 »«0 19.04.79 (21) 2758784/25-06

I I с присоединением заявки М—

Госудерстеенный комитет (23) Приоритет ло делам изооретений и открытий

Опубликовано 30.01.81. Бюллетень Рй 4

Дата опубликования описания 02.02.8 1 (53) УДК 62-82, (088. 8), (72) Авторы изобретения

Г. B. Макаров и В. N. Рассолов (7!) Заявитель (54) ГИДРОПРИВОД СЕКЦИИ

МЕ.ХАНИЗИРОВА ННОЙ

КРЕПИ

Изобретение относится к поцземной добыче угля, а именно к гидравлическим крепям, передвигаемым с поцпором кровли.

Известен гицропривоц секции механиS зированной крепи, содержащий гицроцомкрвт передвижения и гидростойку со стоечным блоком, штоковые и бесштоковые полости которых сообщены с напорной и сливной магистралями через основной распределитель, и вспомогательный распределитель, установленный в .дополнительной гицролинии, сообщаю щей бесштоковую полость гидростойки со вспомогательной напорной магистралью (1) .

Недостаток известного гицропривоца заключается в низком быстроцействии изменения разцвижки гидростойки в условижк переменной высоты забоя, что снижает скорость крепления.

Цель изобретения -увеличение скорости крепления.

Указанная цель цостигается тем, что бесштоковая полость гицроцомкрвта дополнительно сообщена со штоковой полостью гидростойки через последова- тельно установленные управляемый обратный клапан и клапан ИЛИ, причем полость управления обратного клапана сообщена с цополнительной гицролинией, а в послецней между распределителями установлен цополнительный клапан ИЛИ.

Нв чертеже представлена схема гицропривода, Гидропривоц содержит гицродомкрат

1 перецвижения и гидростойку 2 со стоечным блоком, включающим предохранительный клапан 3 и гидрозамок 4. . Штоковые 5 и 6 и бесштоковые

7 и 8 полости соответственно гидроцомкрата 1 и гицростойки 2 ссообщены с напорной 9 и сливной 10 магистралями через основной распрецелитель 11.

Бесштоковая полость 8 гицростойки 2 сообщена со вспомогательной напорной магистралью 12, цавление в которой

800441 4 происходит в зависимости от состояния клапанов 16 и 18 ИЛИ через основной

1 1 или вспомогательный 14 распределйтели.

Одновременный подвод жидкости поц разным давлением в обе полости гидростойки обеспечивает быстрое изменение раздвижки гидростойки и, следовательно, высокую скорость крепления забоя.

3. меньше давления в магистрали 9, цополнительной гидролинией 13 через вспомогательный распределитель 14.

Бесштоковая полость 7 гицроцомкрата

1 сообшена со штоковой полостью 6 гицростойки 2 через последовательно у тановленные управляемый обратный клапан 15 и клапан 16 ИЛИ, причем п лость 17 управления клапана 15 сообжена с гидролинией 13, в которой между распределителями 11 и 14 установлен дополнительный клапан 18 ИЛИ.

Гидропривод работает следующим образом.

Предлагаемое положение элементов гидропривода обеспечивает передвижеwe секции с подпором„При этом рабочая жидкость подается в полость 7 гицродомкрата 1 и через клапан 15 и клапан 16 ИЛИ вЂ” в полость 6 гидро— стойки 2. Одновременно через распределитель 14 по гицролинии 13 через клапан 18 ИЛИ жидкость поц меньшим давлением поцается в полос*ь гидростойки2.

Давление во -спомогательной напорной магистрали 12 подбирается исхоця из эффективного уменьшения величины распора гицростойки 2 при подаче жидкости в ее штоковую полость 6 от напорной магистрали 9. Увеличение сопротивления в процессе движения в этом случае влечет за собой снижение распора гидростойки 2 и некоторое увеличение усилия передвижения. И наоборот, уменьшение сопротивления влечет увеличение распора и уменьшение усилия передвижки. Для независимого управления гидростойкой

2 и домкратом 1 передвижения вспомог àòåëüHûé распределитель 14 перевоцится в левое поло>кение. При этом слив из полостей 6 и 8 гицростойки 2

Формула изобретения

Гидро привод секции механизированной

r5 крепи, содержащий гидродомкрат передвижения и гидростойку. со стоечным блоком, штоковые и бесштоковые полости которых сообщены с напорной и сливной магистралями через основной распреде3> . литель, и вспомогательный распределитель, установленный в цополнительной гидролинии, сообщающей бесштоковую полость ги црос тойки со вспомогател ь1 ной напорной магистралью, о т л ич а ю шийся тем, что, с целью увеличения скорости крепления, бесштоковая полость гидроцомкрата дополнительно сообщена со штоковой полостью гидростойки через последовательно установленЗО ные управляемый обратный клапан и клапан ИЛИ, причем полость управления обратного клапана сообщена с цополнительной гидролинией, а в последней между распределителями установлен цополнительный клапан ИЛИ.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 661112, кл. Е 21D 23/16, 1974.
