Реферат



Союз Советскнк

Сецналистнмесннк

Республик

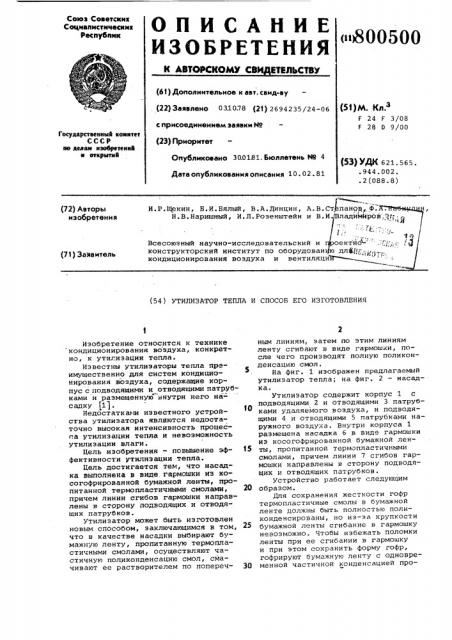

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТЮУСМОМУ СВ ЕТЕЛЬСТВУ м800500 (61) Дополнительное к авт. саид-ву (22) Заявлено 031078 (21) 2694235/24-06 с присоединением заявки йо (23) Приоритет

Опубликовано 300181. Бюллетень МЯ 4

Дата опубликования описания 10 ° 02. 81 (g K 3

F F 3/08

F 28 0 9/00

ГосукарственимЯ коинтет

СССР но делам нзобветеннЯ в открытый (53) УДК 621. 565.

° 944.002. .2(088.8) " мр

И.P.Юркин, Б.И.Бялый, В.A.Äèíöèí, A.Â.Ст паноц„ Ф.

Н.B.Íàðèøíûé, И.Л.Розенштейн и В.И. ВладимироВ,у„..

°,с-(в . т-. мп

Й (72) Авторы изобретения н р

Всесоюзный научно-исследовательский и конструкторский институт по оборудован кондиционирования воздуха и вентиляц (71) Заявитель (54) УТИЛИЗАТОР ТЕПЛА И СПОСОБ ЕГО ИЗГОТОВЛЕНИЯ

Изобретение относится к технике кондиционирования воздуха, конкретно, к утилизации тепла.

Известны утилиэаторы тепла преимущественно для систем кондиционирования воздуха, содержащие корпус с подводящими и отводящими патрубками и размещенную внутри него на= садку (1).

Недостатками известного устройства утилизатора являются недостаточно высокая интенсивность процесса утилизации тепла и невозможность утилизации влаги.

Цель изобретения — повышение эффективности утилизации тепла.

Цель достигается тем, что насадка выполнена в виде гармошки иэ косогофрированной бумажной ленты, пропитанной термопластичными смолами, причем линии сгибов гармошки направлены в сторону подводящих и отводящих патрубков.

Утилизатор может быть изготовлен новым способом, заключающимся в том, что в качестве насадки выбирают бумажную ленту, пропитанную термопластичными смолами, осуществляют частичную поликонденсацию смол, смачивают ее растворителем по поперечным линиям, затем по этим линиям ленту сгибают в виде гармошки, после чего производят полную поликонденсацию смол.

5 На фиг. 1 изображен предлагае утилизатор тепла; на фиг. 2 — насадка.

Утилизатор содержит корпус 1 с подводящими 2 и отводящими 3 патрубками удаляемого воздуха, и подводящими 4 и отводящими 5 патрубками наружного воздуха. Внутри корпуса 1 размещена насадка 6 в виде гармошки из косогофрированной бумажной лен1з ты, пропитанной термопластичными смолами, причем линии 7 сгибов гармошки направлены в сторону подводящих и отводящих патрубков.

Устройство работает следующим

20 образом.

Для сохранения жесткости гофр термопластичные смолы в бумажной ленте должны быть полностью поликонденсированы, но из-эа хрупкости бумажной ленты сгибание в гармошку невозможно. Чтобы избежать поломки ленты при ее сгибании в гармошку и при этом сохранить форму гофр, гофрируют бумажную ленту с одновре30 менной частичной конденсацией про800500 питывающих ее термопластичных смол.

Линии 7 сгибов ленты смачивают растворителем пропитывающих ее термопластичных смол. При этом смолы на линии сгибов растворяются и тем самым бумажная лента по этим линиям станонится пластичной, по линиям

7 сгибов производят сгибание косогофрированной бумажной ленты в гармошку, образуя насадку, после чего производят термообработку насадки в сборе до полной поликонденсации пропитывающих бумагу смол.

Насадку вставляют н корпус 1 беэ зазора с его боковыми стенками линиями 7 сгибон ленты, направленными в сторону подводящих 2 и 4 и отводящих 3 и 5 патрубков удаляемого и наружного воздуха. При этом для потока воздуха образуются полости из перекрещивающихся каналов, замкнутых боковыми стенками корпуса

1, линиями ? сгибов иэ косогофрированной бумажной ленты, открытыми в сторону подводящих и отводяших патрубков.

Удаляемый воздух через подводящий патрубок 2 поступает в насадку б.и, пройдя полости, образованные перекрещивающимися каналами, выбрасывается через отводящий патрубок 3. Наружный воздух проходит аналогичный путь через патрубки 4 и 5, но по смежным полостям насадки 6, разграниченным пластинами косогофриронанной ленты.

При.одновременном прохождении удаляемого и наружного потоков воздуха через пластины косогофрированной бумажной ленты эа счет ее теплопроводимости и гигроскопичности происходит передача тепла и влаги от одного потока к другому. Передача тепла и влаги интенсифицируется за счет выполнения полостей для прохода воздуха иэ перекрещивающихся каналов бумажной гофрированной ленты, н которых потоки воздуха постоянно закручиваются.

Использование предлагаемого устройства дает положительный эффект, заключающийся в интенсификации,процесса утилизации тепла, а также в утилизации влаги.

Формула изобретения

1. Утилизатор тепла, преимущественно для системы кондиционирования воздуха, содержащий корпус с подводящими и отводящими патрубками и размещенную внутри него насадку, отличающийся тем, что, с целью повышения эффективности утилизации тепла, насадка выпол20 иена в виде гармошки иэ косогофрированной бумажной ленты, пропитанной термопластичными смолами, причем линии с ибов гармошки направлены в сторону поднодящих и отводящих пар5 трубков.

2. Способ изготонления утилизатора тепла по и. 1 путем размещения насадки в корпусе утилизатора, о т л ич а ю шийся тем, что н качестве

30 насадки ныбирают бумажную ленту, пропитанную термопластичными смолами, осуществляют частичную поликонденсацию смол, смачивают ее растворителем по поперечным линиям, затем по

35 этим линиям сгибают в виде гармошки р после чего производят полную поликонденсацию смол.

Источники информации, принятые во внимание при экспертизе

1. "Heat recovery n air sistems".4О "Heat and Ventiiating Engineer", Великобритания, 50, 9 593, 1977, с. 10-14.

Ъ(Ъ в

Ь ъ г /

К 5

Риг. 1 д7иг, 2
