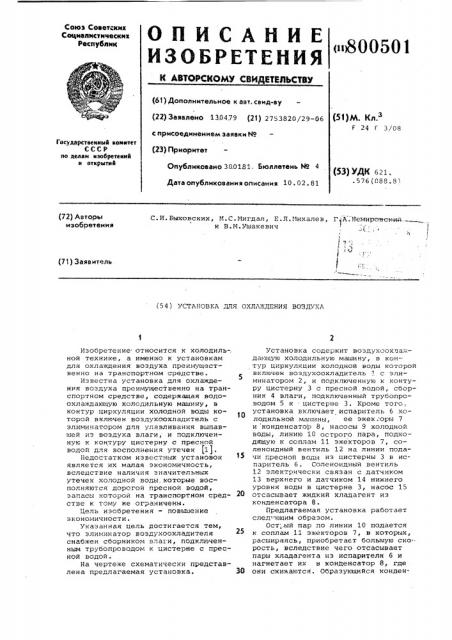

Союз Советских

Соцнвлнстнческнх

Республик

< 600501

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву 51 „ <„з

F 24 Г 3/08 (22) Заявлено 130479 (21) 2753820/29-06 с присоединением заявки Мо (23) Приоритет

Опубликовано 300181. Бюллетень Йо 4

Дата опубликования описания 10. 02. 81

Государственный комнтет

СССР по делам нзобретеннй н открытий (53) УДК 621..576(088.8) (72) Авторы изобретения

С.И.Быховских, И.С.Мигдал, Е.Л.Иихалев, Г А.Немировский и В.М.Ушакевич!

У

1 (71) Заявитель (54) УСТА1!ОВКА ДЛЯ ОХЛАЖДЕНИЯ ВОЗДУХА

Изобретение. относится к холодиль-, ной технике, а именно к установкам для охлаждения воздуха преимущественно на транспортном средстве.

Известна установка для охлаждения воздуха преимущественно на транспортном средстве, содержащая водоохлаждающую холодильную машину, в контур циркуляции холодной воды которой включен воздухоохладитель с элиминатором для улавливания выпавшей из воздуха влаги, и подключенную к контуру цистерну с пресной водой для восполнения утечек t1j.

Недоcòàòêîì известных установок является их малая экономичность„ вследствие наличия значительных утечек холодной воды, которые восполняются дорогой пресной водой, запасы которой на транспортном средстве к тому же ограничены.

Цель изобретения — повьыение экономичности.

Укаэанная цель достигается тем, что элиминатор воздухоохладителя снабжен сборником Вла и, подключенным трубопроводом к цистерне с пресной водой.

На чертеже схематически представлена предлагаемая установка.

Установка содержит воздухоохдаждающую холодильную машину, в контур циркуляции холодной воды которой

5 включен воздухоохладитель 1 с элиминатором 2, и подключенную к контуру цистерну 3 с пресной водой, сборник 4 влаги, подключенный трубопроводом 5 к цистерне 3. Кроме тоге, установка включает испаритель 6 холодильной машины, ее эжек;оры 7 и конденсатор 8, насосы 9 холодной воды, линию 10 острого пара, подходящую к соплам 11 эжекторов 7, соленоидный вентиль 12 на линии подачи пресной воды из цистерны 3 в испаритель 6. Соленоидный вентиль

12 электрически связан с датчиком

13 верхнего и датчиком 14 нижнего уровня воды в цистерне 3, насос 15

2О отсасывает жидкий хладагент из конденсатора 8.

Предлагаемая установка работает след ющим образом.

Ост.,ый пар по линии 10 подается к соплам 11 эжекторов 7, в которых, расширяясь, приобретает большую скорость, вследствие чего отсасывает пары хладагента из испарителя 6 и нагнетает их в конденсатор 8, где

30 они сжижаются. Образующийся конден800501

Формула изобретения

Заказ 10372/41 Тираж 835 Подписное

ВИИИПИ

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 сат большей частью направляется насосом 15 в котельную (не показана), а оставшейся частью — в испаритель б, в котором хладагент (охлаждаемая вода) кипит при глубоком вакууме. Иэ испарителя холодная вода циркулирует с помощью насосов 9 через воздухоохладитель 1 и отепленный снова сливается в .,испаритель 6. Через воздухоохладитель 1 проходит воздух, из которого при охлаждении выпадает влага. Эта влага улавливается элиминатором 2 и через сборник

4 по трубопроводу 5 подается в цистерну 3 с пресной водой. В цистерну 3 также подаются утечки холодной воды, теряемые насосами 9 через уплотнения их сальников. Цистерна соединена с испарителем б посредством соленоидного вентиля 12, который сблокирован сдатчиками 14 и

15 верхнего и нижнего уровней воды в цистерне.

Экономическая эффективность предложения выражается в значительной экономии воды вследствие восполнения ее расхода и потерь на транспортном средстве, в частности морском судне. Количество влаги, улавливаемой из охлаждаемого воздуха, в 1015 раз больше, чем количество перетечек от сальников в насосах 9, что с избытком восполняет потери холодной воды и позволяет покрыть большую часть расхода пресной воды в энергетической системе морского судна.

f0

Установка для охлаждения воздуха преимущественно на транспортном средстве, содержащая водоохлаждающую холодильную машину, в контур циркуляции холодной воды которой

l5 включен воздухоохладитель с элиминатором для улавливания выпавшей из воздуха влаги, и подключенную к контуру цистерну с пресной водой для восполнения утечек, о т л иЩ ч а ю щ а я с я тем, что, с целью повышения экономичности, злиминатор воздухоохладителя снабжен сборником влаги, подключенным трубопроводом к цистерне с пресной водой.

25 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 470195, кл. F 24 F 3/08, 1976.
