Союз Советских

Социалистических

Республик

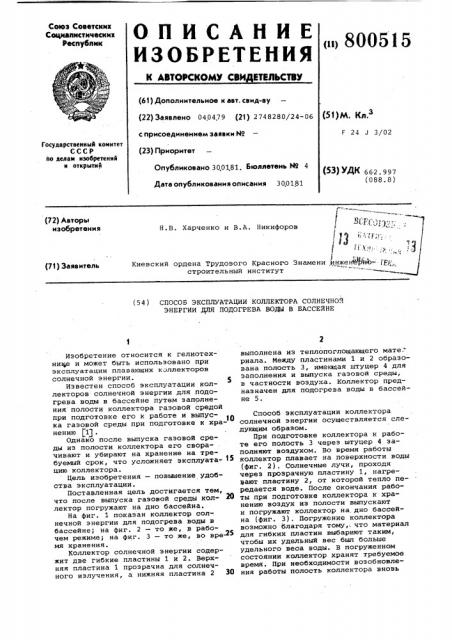

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву (22) Заявлено 0404.79 (21) 2748280/24-06 (51) М. Кл. с присоединением заявки ¹ (23) Приоритет

F J 3/02

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 30.01.81. Бюллвтеиь N9 4

Дата опубликования описания 300181 (5- ) УД (662. 997 (088.8) (72) Авторы изобретения

Н.В. Харченко и В.A. Никифоров

I .; ..."3

Киевский ордена Трудового Красного Знамени .инженЩМо-,„, строительный институт (71) Заявитель (54 ) СПОСОБ ЭКСПЛУАТАЦИИ КОЛЛЕКТОРА СОЛНЕЧНОЙ

ЭНЕРГИИ ДЛЯ ПОДОГРЕВА ВОДЫ В БАССЕЙНЕ

Изобретение относится к гелиотехни е и может быть использовано при эксплуатации плавающих коллекторов солнечной энергии.

Известен способ эксплуатации коллекторов солнечной энергии для подогрева воды в бассейне путем заполнения полости коллектора газовой средой при подготовке его к работе и выпуска газовой среды при подготовке к хранению (1$ .

Однако после выпуска газовой среды из полости коллектора его сворачивают и убирают на хранение на требуемый срок, что усложняет эксплуата- 1з цию коллектора.

Цель изобретения — повышение удобства эксплуатации.

Поставленная цель достигается тем, что после выпуска газовой среды кол- 20 лектор погружают на дно бассейна.

На фиг. 1 показан коллектор сол-. нечной энергии для подогрева воды в бассейне; на фиг. 2 — то же, в рабочем режиме; на фиг. 3 — то же, во вре мя хранения.

Коллектор солнечной энергии содержит две гибкие пластины 1 и 2. Верхняя пластина 1 прозрачна для солнечного излучения, а нижняя пластина 2 30 выполнена из теплопоглощающего мате. риала. Между пластинами 1 и 2 образована полость 3, имеющая штуцер 4 для заполнения и выпуска газовой среды, в частности воздуха. Коллектор предназначен для подогрева воды в бассейне 5.

Способ эксплуатации коллектора солнечной энергии осуществляется следующим образом.

При подготовке коллектора к работе его полость 3 через штуцер 4 заполняют воздухом. Во время работы коллектор плавает на поверхности воды (фиг. 2). Солнечные лучи, проходя через прозрачную пластину 1, нагревают пластину 2, от которой тепло передается воде. После окончания работы при подготовке коллектора к хранению воздух из полости выпускают и погружают коллектор на дно бассейна (фиг. 3). Погружение коллектора возможно благодаря тому,-,что материал для гибких пластин выбариют таким, чтобы их удельный вес был больше удельного веса воды. B погруженном состоянии коллектор хранят требуемое время. При необходимости возобновления работы полость коллектора вновь

800515

Составитель A. Смирнова

Редактор Т. Алякина . ехред М. Федорнак Корректор A. Гриценко

Заказ 10375/42

Тираж 835 Подписное

HHHHIIH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5,Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 заполняют воздухом, коллектор всплывает, и цикл повторяется.

Использование предлагаемого способа позволяет упростить эксплуатацию коллектора и сделать удобным его хранение. формула изобретения

Способ эксплуатации коллектора солнечной энергии для подогрева воды в бассейне путем заполнения полости коллектора газовой средой при подготовке его к работе и выпуска газовой среды при подготовке к хранению, отличающийся тем, что, с целью повышения удобства эксплуатации, после выпуска газовой среды коллектор погружают на дно бассейна.

Источники информации, принятые во внимание при экспертизе

1. Патент США Р 4033326, кл. 126 -271, опублик. 1977.
