Способ нагрева газового потока

Способ нагрева газового потока

Иллюстрации

Показать все

Реферат

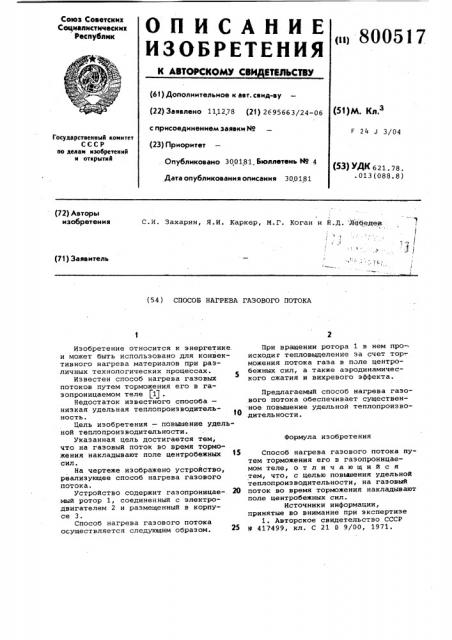

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТИЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 1112.78 (21) 2695663/24-06 (51) M с присоединением заявки ¹ (23) Приоритет

24 J 3/04

Государственный комитет

СССР яо делам изобретений н открытий

Опубликовано 300181. Бюллетень № 4

Дата опубликования описания 300181

РЗ) УДК 621. 78. . 013 (088.8) (72) Авторы изобретения

С.И. Захарин, Я.И. Каркер, М.Г. Коган и Й.Д. "Лебеде@ (71) Заявитель (54) СПОСОБ НАГРЕВА ГАЗОВОГО ПОТОКА

Формула изобретения

Изобретение относится к энергетике. и может быть использовано для конвективного нагрева материалов при различных технологических процессах.

Известен способ нагрева газовых потоков путем торможения его в газопроницаемом теле (1) .

Недостаток известного способа— низкая удельная теплопроизводительность

Цель изобретения — повышение удельной теплопроизводительности.

Указанная цель достигается тем, что на газовый поток во время торможения накладывают поле центробежных сил.

На чертеже изображено устройство, реализующее способ нагрева газового потока.

Устройство содержит газопроницае-. 20 мый ротор 1, соединенный с электродвигателем 2 и размещенный в корпусе 3.

Способ нагрева газового потока осуществляется следующим образом.

При вращении ротора 1 в нем про исходит тепловыделение за счет тор-. можения потока газа в поле центробежных сил, а также аэродинамического сжатия и вихревого эффекта.

Предлагаемый способ нагрева газового потока обеспечивает существенное повышение удельной теплопроиэво.дительности.

Способ нагрева газового потока путем торможения его в газопроницаемом теле, отличающийся тем, что, с целью повыаения удельной теплопроизводительности, на газовый поток во время торможения накладывают поле центробежных сил.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 417499, кл. С 21 0 9/00, 1971.

800517

Составитель Э. Языков

Редактор А. Власенко Техред М.Федорнак Корректор А. Гриценко

Заказ 10375/42

Тираж 835 Подписное

BHHHIlH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул, Проектная, 4
