Реферат



Союз Соаетскня

Соцналнстнческня

Республик

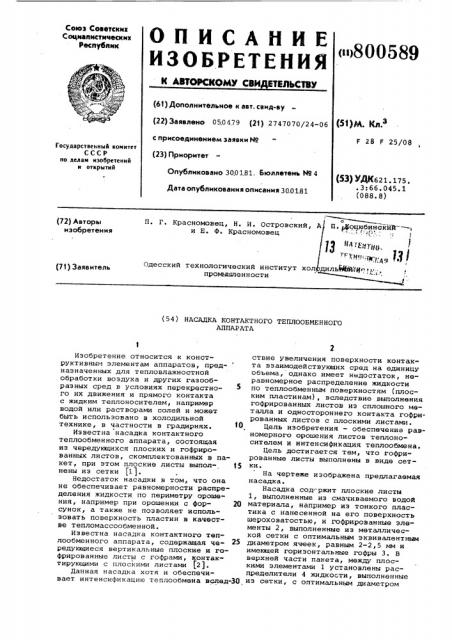

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТВЛЬСТВУ

oi)800589 (61) Дополнительное к авт. свид-ву (22) Заявлено 050479 (21) 2747070/24-06 с присоединением заявки М (23) Приоритет

Опубликовано 30,01.81. Бюллетень N9 4

Дата опубликования описания 300181

Р1 М g> 3

F 28 F 25/08

Государственный комитет

СССР по делам изобретений н открытий (53) УДК621. 175 °

° 3:66.045.1 (088.8) П. Г. Красномовец, Н. И. Островский, A и Е. Ф. Красномовец о

П. фоцюбинский --> (1:.

Ц Ч тнпщ.

"...„;„ц! льйЫйД11 .:.".

> л.1.» (72) Авторы изобретения

Одесский технологический институт хол промышленности (71) Заявитель (54) НАСАДКА KOHTAKTHOZ О ТЕПЛООБМЕННОГО

АППАРАТА

Изобретение относится к конструктивным элементам аппаратов, предназначенных для тепловлажностной обработки воздуха и других газообразных сред в условиях перекрестного их движения и прямого контакта с жидким теплоносителем, например водой или растворами солей и может быть использовано в холодильной технике, в частности в градирнях.

1Î

Известна насадка контактного теплообменного аппарата, состоящая иэ чередующихся плоских и гофрированных листов, скомплектованных в пакет, при этом плоские листы выпол- 15 иены иэ сетки (1).

Недостаток насадки в том, что она не обеспечивает равномерности распределения жидкости по периметру орошения, например при орошении с фор- 20 сунок, а также не позволяет использовать поверхность пластин в качестве тепломассообменной.

Известна насадка контактного теплообменного аппарата, содержащая чередующиеся вертикальные плоские и гофрированные листы с гофрами, контактирующими с плоскими листами (2).

Данная насадка хотя и обеспечивает интенсификацию теплообмена вслед-ЗО, ствие увеличения поверхности контакта взаимодействующих сред на единицу объема, однако имеет недостаток, неравномерное распределение жидкости по теплообменным поверхностям (плоским пластинам), вследствие выполнения гофрированных листов иэ сплошного металла и одностороннего контакта гофрированных листов с плоскими листами.

Цель изобретения — обеспечение равномерного орошения листов теплоносителем и интенсификация теплообмена.

Цель достигается тем, что гофрированные листы выполнены в виде сетки.

На чертеже изображена предлагаемая насадка.

Насадка сод ржит плоские листы

1, выполненные из смачиваемого водой материала, например иэ тонкого пластика с нанесенной на его поверхность шероховатостью, и гофрированные элементы 2, выполненные из металлической сетки с оптимальным эквивалентным диаметром ячеек, равным 2-2,5 мм и имеющей горизонтальные гофры 3. В верхней части пакета, между плоскими элементами 1 установлены распределители 4 жидкости, выполненные из сетки, с оптимальным диаметром

800589

Формула и зобретения

Составитель Т. Юдина

Редактор A. Власенко Техред Н ° Ковалева

Корректор И. Муска

Заказ 10389/45 Тираж 717

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ячеек, равным 0,8-1,0 мм, жестко соединенные с соответствующими гофрами 3, и служащие для равномерного распределения жидкости по тепломассообменным поверхностям.

Насадка работает следующим образом.

Жидкий теплоноситель подается на

F аспределители 4 жидкости сверху, на пример форсунками, при этом жидкость стекая в виде пленки по плоским листам 1 и смачивая гофрированные лисt0 ты 2 контактирует с движущимся по горизонтальным каналам воздухом, либо иной газовой смесью, в результате осуществляется,.црсцеус тепло-и массообмена между жидкостью и газовой "редой при их перекрестном движении °

Насадка контактного теплообменного аппарата, содержащая чередующиеся вертикальные плоские и гофрированные листы с гофрами, контактирующими с плоскими листами, о т л и ч а ю— щ а я с я тем, что, с целью интенсификации теплообмена, гофрированные листы выполнены в виде сетки.

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ Р 1088026, кл. 12а 5, опублик. 1961.

2. Авторское свидетельство СССР

Р 629437, кл. F 28 F 25/08, 1977 °
