Устройство для измерения импульсныхдавлений

Устройство для измерения импульсныхдавлений

Иллюстрации

Показать все

Реферат

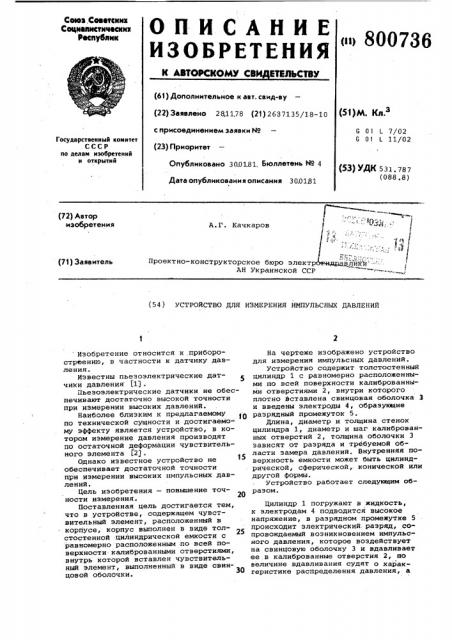

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Х АВТОРСКОМУ СВ ЕТЕЛЬСТВУ

Севз, Севетекнх

СОЦИаЛИЕтНЧЕСЛИХ

Реепублнк оо 800736 (61) Дополнительное к авт. саид-ву (22) Заявлено 2811.78 (21) 2637135/18-10 с присоединением заявки ¹ (23) Приоритет

Опубликовано 300181. Бюллетень Но 4

Дата опубликования описания 300131 (53)М. Кл з

G L 7/02

6 01 б 11/02

Государственный комитет

СССР но делам изобретений и открытий (53) УДК 531.787 (088.8) (72) Автор изобретения

A.Ã. Качкаров

;43 j

Проектно-конструкторское бюро электр,ид4 авлики -- :.

АН Украинской ССР (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ИМПУЛЬСНЫХ ДАВЛЕНИЙ Изобретение относится к,приборостреению, в частности к датчику давления.

Известны пьезоэлектрические датчики давления (1) .

Пьезоэлектрические датчики не обеспечивают достаточно высокой точности при измерении высоких давлений.

Наиболее близким к предлагаемому по технической сущности и достигаемому эффекту является устройство, в котором измерение давления производят по остаточной деформации чувствительного элемента Г2) °

Однако известное устройство не обеспечивает достаточной точности при измерении высоких импульсных давлений.

Цель изобретения — повышение точности измерения.

Поставленная цель достигается тем, что в устройстве, содержащем чувствительный элемент, расположенный в корпусе корпус в олнен в виде тол- 25 стостенной цилиндрической емкости с равномерно расположенным по всей поверхности калиброванными отверстиями, внутрь которой вставлен чувствительный элемент, выполненный в виде свинцовой оболочки.

На чертеже изображено устройство для измерения импульсных давлений.

Устройство содержит толстостенный цилиндр 1 с равномерно расположенными по всей поверхности калиброванными отверстиями 2, внутри которого плотно вставлена свинцовая оболочка 3 и введены электроды 4, образующие разрядный промежуток 5.

Длина, диаметр и толщина стенок цилиндра 1, диаметр и шаг калиброванных отверстий 2, толщина оболочки 3 зависят от разряда и требуемой области замера давлений. Внутренняя поверхность емкости может быть цилиндрической, сферической, конической или другой формы.

Устройство работает следующим образом.

Цилиндр 1 погружают в жидкость, к электродам 4 подводится высокое напряжение, в разрядном промежутке 5 происходит электрический разряд, сопровождаемый возникновением импульсного давления, которое воздействует на свинцовую оболочку 3 и вдавливает ее.в калиброванные отверстия 2, ао величине вдавливания судят о харакгеристике распределения давления, а

800736

Составитель О. Сафонов

Редакто Kl. Кова р . К вач Техред Н. Бабурка Корректор A.. Гриценко

I !

Заказ М 0403/52..Тираж 918

BHHHIIH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППЛ "Патент", г. Ужгород, ул. Проектная 4

Р величины давлений определяют по тарировочным графикам. формула изобретения

Устройство для измерения импульс, ных давлений, содержащее чувствительный элемент, расположенный в корпусе, о т л и ч а ю щ е е с я тем, что, с целью повышения .точности измерения, корпус устройства выполнен в виде толстостенной цилиндрической емкости с равномерно расположенными по всей поверхности калиброванными отверстиями, внутрь которой вставлен чувствительный элемент, выполненный в виде свинцовой оболочки.

Источники информации, принятые вб внимание при экспертизе

1. Авторское свидетельство СССР

Р 315963, кл. G 01 L 1/16, 1970.

2. Авторское свидетельство СССР

9 477323, кл. G 01 L 7/04, 1974 (прототип),
