Реферат



Союз Советских

Социалистических

Республик

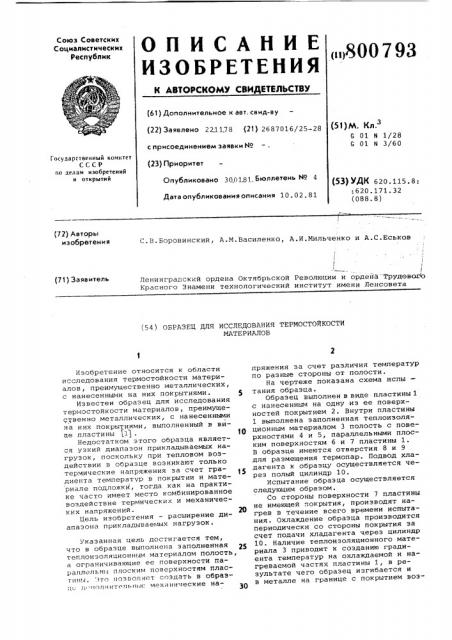

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< о800793 (61) Дополнительное к авт. свид-ву (22) Заявлено 221178 (21) 2687016/25-28 с присоединением заявки Мо (23) Приоритет

Опубликовано 300181, Бюллетень Мо 4

Дата опубликования описания 10. 02. 81 (51)М. Кл.

6 01 и 1/28

С 01 N 3/60

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 620.115 8:

620 171 32 (088. 8) (72) Авторы изобретения

С.B.Áîðoâèíñêèé, A.М.Василенко, A.È.Ìèëü÷åíêî и A.Ñ.Eñüêîâ!

I

Ленинградский ордена Октябрьской Революции и ордена Трудеводо

Красного Знамени технологический институт имени Ленсовета (71) Заявитель (54) ОБРАЗЕЦ ДЛЯ ИССЛЕДОВАНИЯ ТЕРМОСТОЙКОСТИ

MATEPHAJI0B

Изобретение относится к области исследования термостойкости материалов, преимущественно металлических, с нанесенными íà них покрытиями. S

Известен образец для исследования термостойкости материалов, преимущественно металлических, с нанесенными на них покрытиями, выполненный в вице пластины $1) . 10

Недостатком этого образца является узкий диапазон прикладываемых нагрузок, поскольку при тепловом воздействии в образце возникают только термические напряжения за счет градиента температур в покрытии и материале подложкИ, тогда как на практике часто имеет место комбинированное воздействие термических и механических напряжений. 20

Цель изобретения — расширение диапазона прикладываемых нагрузок. указанная цель достигается тем, что в образце выполнена заполненная теплоизоляционным материалом полость, а ограничивающие ее поверхности параллельны плоским поверхностям пласгнны. )то позволяет создать в обраэц п. п-ннит.пьныс механические напряжения за счет различия температур по разные стороны от полости.

На чертеже показана схема испы тания образца.

Образец выполнен в виде пластины 1 с нанесенным на одну из ее поверхностей покрытием 2. Внутри пластины

1 выполнена заполненная теплоизоляционным материалом 3 полость с поверхностями 4 и 5, параллельными плоским поверхностям 6 и 7 пластины 1.

В образце имеются отверстия 8 и 9 для размещения термопар. Подвод хладагента к образцу осуществляется через полый цилиндр 10.

Испытание образца осуществляется следующим образом.

Со стороны поверхности 7 пластины не имеющей IQKðûòия, производят нагрев в течение всего времени испытания. Охлаждение образца производится периодически со стороны покрытия за счет подачи хладагента через цилиндр

10. Наличие теплоизоляционного материала 3 приводит к созданию градиента температур на охлаждаемой и нагреваемой частях пластины 1, в результате чего образец изгибается и в металле на границе с покрытием воэ800793

g» ат»а(h„+hy»и»т )

»ит»,»; Lh „ »ß „»,1

ФигоеМ

Составитель Н.Дергунов

Редактор Н.Безродная Техред Н.Граб Корректор О.Билак — тт-о-: Тираж 918 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППСс Лятесст", с . Vw,"ñрсл, ул. Проектная, никают дополнительные растягивающие (или сжимающие) напряжения, которые определяются по формуле беэ учета жесткости покрытия где Ч вЂ” соответсòýåíío модуль !

Юнга, коэффициент Пуассона и коэффициент линейного расширения материала пластины; дТ вЂ” перепад температур между нагреваемой и охлаждаемой частями образца; и и .» соответственно толщины охлаждаемой и нагреваемой частей образца.

Н = h + i + 2 6 (где о — толщина теплоиэоляционного материала.)

Формула изобретения

Образец для исследования термостойкости материалов преимущественно, металлических с нанесенными на них покрытиями, выполненный в виде пластины, отличающийся тем, что, с целью расширения диапазона прикладываемых нагрузок, в нем выполнена заполненная теплоизоляционным материалом полость, а ограничивающие ее поверхности параллельны поверхностям пластины.

Источники информации, принятые во внимание при экспертизе

1. Школьник Л.М. Методика усталостных испытаний. Справочник. М., "Металлургия", 1978., c. 2б3 (прототип).
