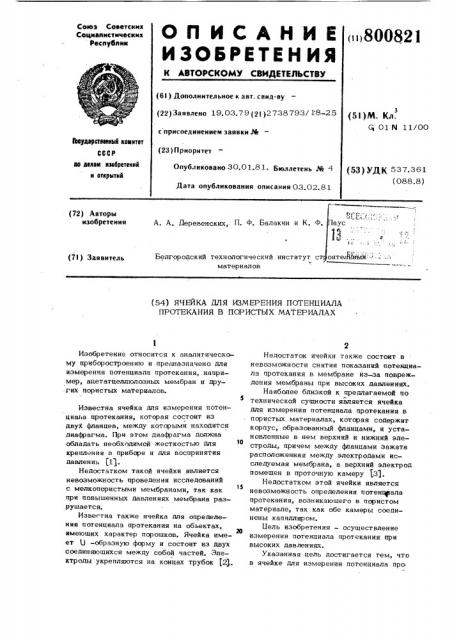

О Il И С A Н И Е (и)800821

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскмк

Социалнстычесиик

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 19.03.79 (2) )2738793/18-25 с присоединением заявки J4 (23) Приоритет

Опубликовано 30.01.81 Бюллетень Ла 4

Дата опубликования описания 03.02.81 (5l)M. Кл.

С 01 N 11100

Веударствееай комитет

СССР ао левки изобретений и открытий (5Q) УДК 537.361 (088.8) (72) Авторы изобретения

A. А. Деревенских,. П. Ф. Балакин и К. Ф. тепьйьй- - . - .. т (7!) Заявитель

Белгородский технологический институт ст материалов (54) ЯЧЕЙКА ДЛЯ ИЗМЕРЕНИЯ ПОТЕНЦИАЛА

ПРОТЕКАНИЯ В ПОРИСТЫХ МАТЕРИАЛАХ

Изобретение относится к аналитическому приборостроению и предназначено для измерения потенциала протекания, например, ацетатцеллюлозных мембран и других пористых материалов.

Известна ячейка для измерения потенциала протекания, которая состоит из двух фланцев, между которыми находится диафрагма. При этом диафрагма должна обладать необходимой жесткостью для крепления в приборе и для воспринятия давлениь (11.

Недостатком такой ячейки является невозможность проведения исследований с мепкопористыми мембранами, TBK как при повышенных давлениях мембрана разрушается.

Известна также ячейка для определения потенциала протекания на обьектах, имеющих характер порошков. Ячейка име20 ет lJ -образную форму и состоит из двух соединяющихся между собой частей. Электроды укрепляются на концах трубок f2).

Недостаток ячейки также состоит в невозможности снятия показаний потенциала протекания в мембране из-за повреждения мембраны при высоких давлениях.

Наиболее близкой к предлагаемой по технической сущности является ячейка для измерения потенциала протекания в пористых материалах, которая содержит корпус, образованный фланцами, и установленные в нем верхний и нижний элестроды, причем между фланцами зажата расположенная между электродами исследуемая мембрана, а верхний электрод помещен в проточную камеру (31.

Недостатком этой ячейки является невозможность определения потенциала протекания, возникающего в пористом материале, так как обе камеры соединены капилляром.

Цель изобретения — осуществление измерения потенциала протекания при высоких давлениях.

Указанная цель достигается тем, что в ячейке для измерения потенциала про3 800821 возникает разность потенциалов, которая снимается электродами 3 и 6, к выводам которых присоединяется вторичный прибор.

Йалее жидкость проходит через отверстие 9. Не прошедшая через мембрану жидкость удаляется через отверстие 8.

Предлагаемая конструкция нижнего и верхнего электродов позволяет измерять потенциал протекания при высоких давлениях, что дает возможность применять ячейку в практических целях для определения селективности мембран, а также в научных и лабораторных исследованиях при определении электрокинетических характе— ристик пористых материалов.

Б

5 -3600

Ячейка для измерения потенциала протекания в пористых материалах, содержащая корпус, образованный фланцами, и установленные в нем верхний и нижний электроды, причем между фланцами зажата расположенная между электродами исследуемая мембрана,а верхний электрод помещен в проточную камеру, о т— л и ч а ю ш а я с я тем, что, с целью измерения потенциала протекания при высоких давлениях, в нижнем электроде отверстия для отвода жидкости выполнены в виде участка, заполненного пористым материалом, размер пор которого превышает размер пор материала мембраны, причем сечение 5 пористого участка определяется уравнением Ъ

С +600

rae g — расход жидкости через мембрану при рабочем давлении.

Q — проницаемость пористого участка электрода.

Источники информации, принятые во внимание при экспертизе

1. Сб. Электрокинетические свойства капиллярных систем. M.— Ë., Изд — во АН

СССР, 1956, с. 122.

3S

2. Там же, с. 123.

Э. Dnq,. Chem. FuncLao, voR

14, 1975, Ио 4, р. 298 (прототип). текания в пористых материалах, содержащей корпус, образованный фланцами. и установленные в нем верхний и нижний электроды, причем между фланцами зажата расположенная между электролами исследуемая мембрана, а верхний электрод помещен в проточную камеру, в нижнем электроде отверстия для отвода жидкости выполнена в виде участка заполненного пористым материалом, размер пор которого превышает размер пор материала мембраны, причем сечение пористого участка определяется уравнением где с — расход жидкости через мембра ну при рабочем давлении; („- проницаемость пористого участка электрода, а вывод верхнего электрода выполнен в виде упругой пружины, что позволяет плотно принимать последний к мембране.

На чертеже изображено предлагаемое устройство, разрез. 25

Ячейка состоит из корпуса, образованного нижним 1 и верхним 2 фланцами.

Между фланцами зажат нижний электрод

3 с отверстием для отвода жидкости, заполненным пористым материалом 4, раз- 50 мер пор которого превышает размер поо материала мембраны, причем сечение S пористого участка определяется уравнением где с — расход жидкости через мембрану при рабочем давлении;

E — проницаемость пористого участка электрола. Ю

На нижний электрод уложена мембрана 5.

Над мембраной находится верхний электрод 6, помещенный в проточную камеру.

Верхний фланец имеет отверстия 7 и 8 для подвода и отвода жидкости. Нижний 45 фланец имеет отверстие 9 для отвода прошедшей через мембрайу жидкости.

Ячейка работает следующим образом

Исходная жидкость под давлением поступает через отверстие 7. B результате 50 протекания жидкости через мембрану 5

Формула изобретения

Составитель Л. йикая

Редактор И. Михеева Техред A.Áàáèíåö Корректор H. Швыдкая

Заказ 10408/57 Тираж 918 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

° °

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4
