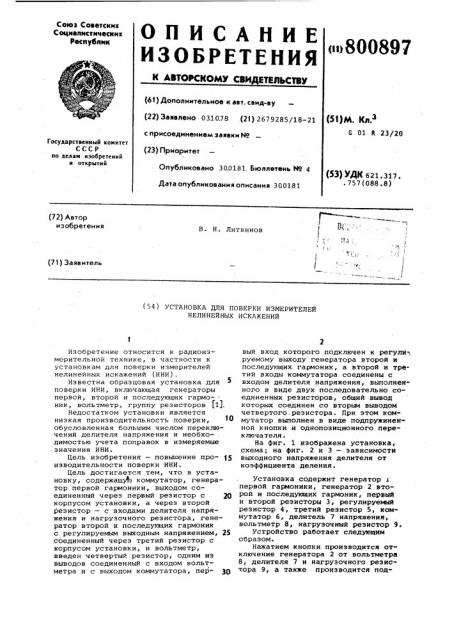

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскнх

Соцналнстнческнх

Рвслублнк

<а 800897 (61) Дополнительное к авт. свид-ву (5!)М. Кл.з

G 01 R 23/20 (22) Заявлено 031078 (21} 2679285/18-21 с присоединением заявки ¹ (23) Приоритет

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 3001,81 Бюллетень N9 4 (53) УДК 621. 317 . 757 (088.8) Дата опубликования описания 3001.81 (72) Автор изобретения

В. Н. Литвинов (71) Заявитель (54) УСТАНОВКА ДЛЯ ПОВЕРКИ ИЗМЕРИТЕЛЕЙ

НЕЛИНЕЙНЫХ ИСКАЖЕНИЯ

Изобретение относится к радиоизмерительной технике, в частности к установкам для поверки измерителей нелинейных искажений (ИНИ).

Известна образцовая установка для поверки ИНИ, включающая генераторы первой, второй и последующих гармо- . ник, вольтметр, группу резисторов (13.

Недостатком установки является низкая производительность поверки, обусловленная большим числом переключений делителя напряжения и необходимостью учета поправок в измеряемые .значения ИНИ.

Цель изобретения — повышение про- 15 изводительности поверки ИНИ.

Цель достигается тем, что в установку, содержащую коммутатор, генератор первой гармоники, выходом соединенный через первый резистор с 20 корпусом установки, а через второй резистор — с входами делителя напряжения и нагрузочного резистора, генератор второй и последующих гармоник с регулируемым выходным напряжением, 25 соединенный через третий резистор с корпусом установки, и вольтметр, введен четвертый резистор, одним из выводов соединенный с входом вольтметра и с выходом коммутатора, пер- ЗО вый вход которого подключен к регули руемому выходу генератора второй и последующих гармоник, а второй и третий входы коммутатора соединены с входом делителя напряжения, выполненного в виде двух последовательно соединенных резисторов, общий вывод которых соединен со вторым выводом четвертого. резистора. При этом коммутатор выполнен в виде подпружиненной кнопки и однопозиционного переключателя.

На фиг. 1 изображена установка, схема; на фиг. 2 и 3 — зависимости выходного напряжения делителя от коэффициента деления.

Установка содержит генератор х первой гармоники, генератор 2 второй и последующих гармоник, первый и второй резисторы 3, регулируемый резистор 4, третий резистор 5, коммутатор 6, делитель 7 напряжения, вольтметр 8, нагрузочный резистор 9.

Устройство работает следующим образом.

Нажатием кнопки производится отключение генератора 2 от вольтметра

8, делителя 7 и нагрузочного резистора 9, а также производится под800897

Формула изобретения

Установка для поверки измерителей нелинейных искажений, содержащая коммутатор, генератор первой гармоники, щ выходом соединенный через первый резистор с корпусом установки, а через второй резистор — с входами делителя напряжения и нагрузочного резистора, генератор второй и послед дующих гармоник с регулируемым выход ключение вольтметра 8 к нагрузочному резистору 9. По показаниям вольтметра 8 устанавливают напряжение генератора 1 первой гармоники на резистор@ 9 (В). При прекращении нажатия кнопки (КН), генератор 2 подключается к делителю 7, вольтметр 8 отключается от резистора 9 и подключается к резистору % (к выходу генератора 2). Величина напряжения второй и последующих гармоник устанавли- ло вается по вольтметру 8 регулятором генератора 2 с помощью регулирующего элемента 4. Проходя через делитель 7, напряжение ослабляется в 1)1(раз и поступает на резистор 9, где,смешиваясь с постоянно подаваемым напряжением первой гармоники,образует сигнал с заданным КНИ на определенной частоте.

Изменяя только напряжение генератора

2, мы проверяем ИНИ по всем точкам

КНИ на одной частоте. Для поверки на 20 других частотах (для поверки ИНИ используются 9 частот) изменяют частоту генераторов 1 и 2, Затем нажимают на КН, выставляют 1 В, отпустив КН устанавливают по вольтметру 8 необхо- 5 димое напряжение второй и последующих гармоник. Для поверки всех точек ИНИ на всех частотах необходимо сделать всего 9 нажатий кнопки КН. Для поверки других параметров ИНИ (чувствитель-Зо ности и градуировки по частоте) переключателем П производят подключение вольтметра к резистору 9 и отсоединение генератора 2 от делителя 7.

Контролируя вольтметром 8 напряжение на резисторе 9, производят поверку чувствительности ИНИ. Изменяя частоту генератора 1,производят поверку градуировки ИНИ по частоте.

Величина напряжения второй и последующих гармоник, измеряемая на выходе 40 генератора 2 вольтметром 8, рассчитывается по формулам (1) и (2).

Для точек с КНИ до 10%

0 К Огл (1)

Г2 100 45

Для точек с КНИ более 10%

К U

//r = — //100 (2) где U — напряжение генератора втог рой и последующих гармоник, выставляемое по вольтметру;

0 — напряжение генератора перГл вой гармоники на нагрузочном резисторе 9 (B);

k — коэффициент деления делителя 7; 55

К вЂ” коэффициент нелинейных искажений формируемого сигнала ;

К вЂ” коэффициент нелинейных иска. жений (при КНИ 10%)/

Рассчитывая величину напряжения второй и последующих гармоник по фор муле (2), мы вводим поправки для точек КНИ 15, 20 и 25%, исключая необходимость вводить поправки в показания поверяемого ИНИ при поверке

Расчет напряжения для всех точек

КНИ производят с учетом выбранного коэффициента деления. Коэффициент деления 7 находится по формуле

0,223 (3) вах z где U „— максимальное напряжение, ась которое может дать генератор на нагрузку 600 Ом.

Рассчитывая делитель, необходимо придерживаться условия, дающего возможность формировать сигнал с заданным КНИ с достаточной точностью:

R + 2В3 > 400 ком, (4) где R =Р =Р— равные резисторы в

2 плечах делителя (кОм).

Следует заметить, что при расчете делителя. необходимо учитывать шунтирующее дейсвтие других элементов схемы установки.

Производительность поверки повышается за счет уменьшения числа переключений в 78 раз, что видно из расчета г11 /12/1$ / где N — число всех переключений, производимых при поверке ИНИ во всех точках и на всех частотах;

МЛ вЂ” число переключений, производимых при поверке ИНИ на одной частоте во всех точках калиброванных по коэффициенту нелинейных искажений;

Г12 — количество частот, на которых производится измерение

КНИ;

N3 необходимое количество раз поверки каждой точки калиброванной по КНИ.

Число переключений устройства равно: ((l и = N N где N — число переключения для поверки одной точки калибро(/ ванной по КНИ;

М вЂ” число. точек поверки на одной частоте.

Допустим, N< =N . N 6 13=78, N> 9, N =.3, тогда

N = 78 9 3 = 2106

Допустим, М,(=1, N =9, N =3, тогда

N = 1 9 ° 3 = 27.

Частное от деления первого на второе характеризует выигрыш по числу переключений.

800897

0rz

Е

200

1В0

Фис. 2

100

50.цым напряжением, соединенный через третий резистор с корпусом установки, и вольтметр, о т л и ч а ю щ а яс я тем, что, с целью повышения производительности поверки, введен четвертый резистор, одним из выводов соединенный с входом вольтметра и с выходом коммутатора, первый вход которого подключен к регулируемому выходу генератора второй и последующих гармоник, а второй и третий входы коммутатора соединены с входом делителя напряжения, выполненного в виде двух последовательно соединенных резисторов, общий вывод которых соединен с вторым выводом четвертого резистора.

2. Установка по п..1, о т л и— ч а ю щ а я с я тем, что коммутатор выполнен в виде подпружиненной кнопки и однопозиционного переключателя.

Источники информации, принятые во внимание при экспертизе

1. Поверка разноизмерительных приборов. Сборник инструкций и методических указаний. Инструкция

200-64 по поверке измерителей нелинейных искажений. Харьковский государ. ственный институт мер и измерительных приборов, 1964, с.315(прототип).

800897

Ю

orf

2И 300 èñ, 3
