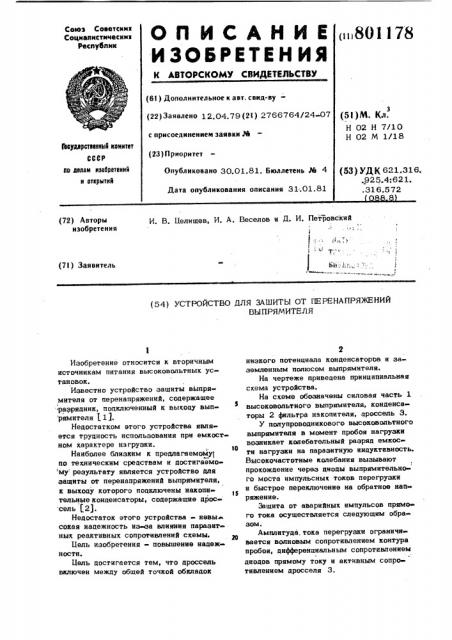

Союз Советских

Социалистических республик

О П И С А Н И И во1178

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-sy(22) Заявлено 12.04.79 (21) 2766764/24-07 с присоединеииеат заявки Ж (23) Приоритет

Опубликовано 30.01.81. Бюллетень Рй 4

Дата опубликования описания 31;01.81

f5l)M. Кд.

Н 02 Н 7/10

Н 02 М 1/18

1Ъаудлрстааииый комитат

СССР оо двлам извбрвтаний и открытий (53) УДК 621.316.

«925.4:621. .316.572

И. В. Белищев, И. А. Веселов и Q. И. Петровский

1 :,т. (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАШИТЫ ОТ ПЕРЕНАПРЯЖЕНИЙ

ВЫПРЯМИТЕЛЯ

Изобретение относится к вторичным источникам питания высоковольтных установок.

Известно устройство защиты выпрямителя от перенапряжений, содержащее разрядник, подключенный к выкоду выпS рямителя $ 1).

Недостатком этого устройства является трудность использования при емкостном характере нагрузки. то

Наиболее близким к предлагаемомут по техническим средствам и достигаемо му: результату является устройство для защиты от перенапряжений выпрямителя, к выходу которого подключены накопи» тельные конденсаторы, содержащие дроссель (2).

Недостаток этого устройства - невы, сокая надежность из-аа влияния параэитных реактивных сопротивлений схемы.

Бель изобретения - повышение падеж ности, Бель достигается тем, что дроссель включен между общей точкой обкладок низкого потенциала конденсаторов и заземленным полюсом выпрямителя.

На чертеже приведена принципиальная схема устройства.

На схеме обозначены силовая часть 1 высоковольтного выпрямителя, конденса торы 2 фильтра накопителя, дроссель 3.

У полупроводникового высоковольтного выпрямителя в момент пробоя нагрузки возникает колебательный разряд емкости нагрузки на паразитную индуктивность.

Высокочастотные колебания вызывают прохождение через диоды выпрямительного моста импульсных токов перегрузки и быстрое переключение на обратное напряжение.

Защита от аварийнык импульсов прямо го тока осуществляется следующим обра« зом.

Амплитуда. тока перегрузки ограничи вается волновым сопротивлением контура пробоя, дифференциальным сопротивлением диодов прямому току и активным сопро тивлением дросселя 3.

3 801

Зашита от аварийных пиков перенапряжения происходит следующим образом, С увеличением индуктивности контура пробоя снижается частота колебаний, т. е. падает скорость перехода прямого тока перегрузки через нуль. Это приводит к снижению накопленного заряда неосновных носителей, уменьшению времени протекания и амплитуды выброса обратного тока диода и резкому ограничению аварийных пиков перенапряжений.

Защита от перенапряжений, наведенных за счет параэитных реактивностей в . цепях низковольтной аппаратуры, осуществляется путем ограничения скорости нарастания аварийных перенапряжений в контуре пробоя. Йроссель между точкой соединения обкладок низшего потенциала конденсаторов фильтра накопителя и зем- лей блокирует сам источник колебаний независимо от места и характера пробоя.

Снижение час т о ты кол ебаний оказывается

178

4 достаточным для эффективной защиты электронных схем низковольтной аппаратуры от наведенных перенапряжений.

Формула изобретения

Устройство для защиты от перенапряжений выпрямителя, к выходу которого

10 подключены накопительные конденсаторы, содержащее дроссель, о т л и ч а ющ е е с я тем, что,. с целью повышения надежности, дроссель включен между общей точкой обкладок низкого потенциала

15 конденсаторов и заземленным полюсом выпрямителя.

Источники информации, принятые во внимание при экспертизе

2р 1. Тиристоры. Технический справочник.

М., "Энергия", 1971 с. 392.

2. Там же, с. 378, рис. 16-1.
