Союз Советсккк

Соцкалксткческкк реслублмк

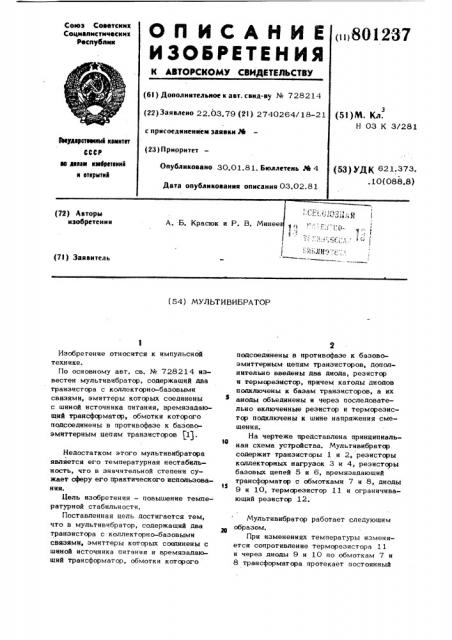

ОПИСАНИЕ 801237

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6I ) Дополнительное к авт. свкд-ву № 728214 (22) Заявлено 22.03.79 (21) 2740264/18-21 с присоединением заявки М (23)Приоритет

Опубликовано 30.01.81. Бюллетень М 4

Дата опубликования описания 03.02.81 (51)М. Кл.

Н 03 К 3/281 евеудщствеемй камктет

СССР

° в делам ваебеетевнй к етеркткй (5З) ДК 621.373., 10(088.8) (72) Авторы изобретения

A. Б. Красюк и P. В. Минее (7I ) Заявитель (54) МУЛЬТИВИБРАТОР

Изобретение относится к импульсной технике.

По основному авт. св. ¹ 728214 известен мультивибратор, содержащий два транзистора с коллекторн -базовыми связями, эмиттеры которых соединены с шиной источника питания, времязадаюший трансформатор, обмотки которого подсоединены в противофазе к базовоэмиттерным цепям транзисторов Pl).

Недостатком этого мультивибратора является его температурная нестабильность, что в значительной степени сужает сферу его практического использования.

Цель изобретения — повышение температурной стабильности.

Поставленная цель достигается тем, что в мультивибратор, содержащий два транзистора с коллекторно-базовыми связями, эмиттеры которых соединены с шиной источника питания и времязадаюший трансформатор, обмотки которого подсоединены в противофазе к базовоэмиттерным цепям транзисторов, дополнительно введены два диода, резистор и терморезистор, причем катоды диодов подключены к базам транзисторов, а их аноды объединены и через последовательно включенные резистор и терморезистор подключены к шине напряжения смещения.

На чертеже представлена принципиаль30 ная схема устройства. Мультивибратср содержит транзисторы 1 и 2, резисторы коллекторных нагрузок 3 и 4, резисторы базовых цепей 5 и 6, времязадаюший трансформатор с обмотками 7 и 8, диоды

Ij

9 и 10, терморезистор 11 и ограничивающий резистор 12.

Мультивибратор работает слеауюшим образом.

При изменениях температуры изменяется сопротивление терморезистора 1 1 и через диоды 9 и 10 по обмоткам 7 и

8 трансформатора. протекает постоянный

801237

Составитель Б. Мосолков

Редактор Л. Пчелинская Техред M. Доя Корректор М. Демчик

Заказ 10455/77 Тираж ggg Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 ток от дополнительного источника питания, величина которого изменяется в зависимости от изменения температуры. В результате этого на базах транзисторов

1 и 2 изменяется величина запираюшего потенциала таким образом, что компенсируется температурная нестабильность порога отпирания транзисторов. Поскольку обмотки трансформатора подключены в противофазе к базово-эмиттерным цепям транзисторов, то термостабилизируюшие таки в обмотках, магнитные потоки которых взаимно компенсируются, не влияют на параметр длительности генерируемых импульсов при температурных изменениях.

Применение термостабилизации частоты генерирования импульсов расширяет область применения устройства, в частности для использования его в системах контроля и управления электропечей при их эксплуатации в производственных условиях, Формула изобретения

Мультивибратор по авт. св. СССР

N728214,,о т л и ч а ю ш и и с я тем, что, с целью повышения температурной стабильности, в него дополнительно введены два циода, резистор и терморезистор, причем катоды диодов подключены к базам транзисторов, их аноды объединены и через последовательно включен1s ные резистор и терморезистор подключены к шине напряжения смешения.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР щ М 728214 по заявке М. 2184538/18-21, кл. 2 Н 03 К 3/281, 30.10,75.
