Установка адиабатического сжатия

Установка адиабатического сжатия

Иллюстрации

Показать все

Реферат



УСТАНОВКА АДИАБАТИЧЕСКОГОСЖАШИЯ, содержащая последовательно соединенные баллон высокого давления, ствол, в котором размещен поршень со стопором, форкамеру, сопло, рабочую часть, эжектора и диффузор, • причем в выходном сечении ствола установлен обратный клапан, отличающаяся тем, что, с целью расширения экспериментальных возможностей и повьшшния надежности работы, установка снабжена упрагляемым клапаном, установленным в стволе перед обратным клапаном.Изобретение относится к области экспериментальной аэродинамики и может быть исполтьзовано при создании сверхзвуковых аэродинамических установок»Известна аэродинамическая труба адиабатического сжатия, в которых под действием газов высокого давления по каналу движется поршень, вытесняющий газ в сопло. Однако в этой трубе поршень 'совершает колебания, которые приводят к колебаниям газо- 'вого потока, что снижает качество результатов»Известна установка адиабатического сжатия, содержащая последовательно соединенные баллон высокого давления, ствол, в котором размещен поршень со стопорным приспособлением, форкамеру, сопло, рабочую часть, эжектора и диффузор, причем в выходном сечении ствола установлен обратный клапан.Эта установка устраняет колебания поршня при относительно небольших {числах Re. При увеличении чисел Re возможно соударение поршня с обратным клапаном и, как следствие, повреждение всей установки»Целью изобретения является расширение экспериментальных возможностей и повьш1ение надежности работы „Для этого установка снабжена управляемым клапаном, установленным в стволе перед обратным клапаном.На чертеже приведен разрез установки.Установка адиабатического сжатия состоит из батюна 1 ддгя газа высокого давления, поршня 2 со стопором 3, ствола 4, подпружиненного обратного клапана 5, форкамеры 6, сопла 7, рабочей части 8, эжекторов 9, диффузора 10, управляемого клапана 11, установленного в стволе перед оГ'ратным клапаном. После первого о глета порш-§(Л00 о*vjо ю

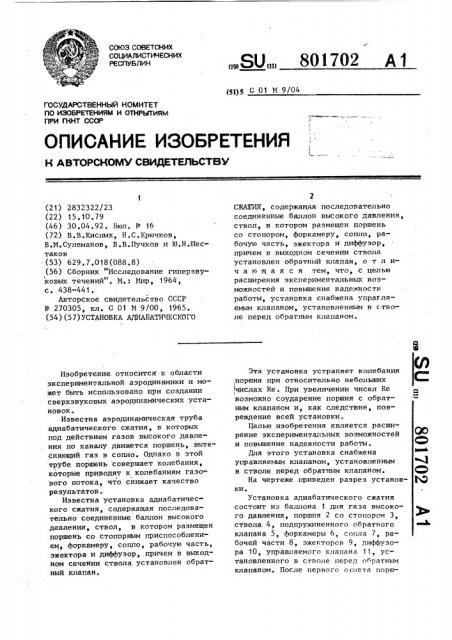

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН щ)5 С 01 M 9/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 2832322/23 (22) 15.10.79 (46) 30.04.92. Бюл. ¹ 16 (72) В.В.Кислых, Н.С.Крючков, В.M.Ñóëåìàíîâ, B.Â.Ïó÷êîâ и Ю,H.Èåñтаков (53) 629.7.018(088.8) (56) Сборник "Исследование гиперзвуковых течений". М.: Иир, 1964, с. 438-441.

Авторское свидетельство СССР

N - 270305, кл. С 01 M 9/00, 1965, (54)(57)УСТАНОВКА АДИАБАТИЧЕСКОГО

Изобретение относится к области экспериментальной аэродинамики и может быть использовано при создании сверхзвуковых аэродинамических установок

Известна аэродинамическая труба адиабатического сжатия, в которых под действием газов высокого давления по каналу движется поршень, вытесняющий газ в сопло. Однако в этой трубе поршень совершает колебания, которые приводят к колебаниям газо вого потока, что снижает качество результатов.

Известна установка адиабатичес« кого сжатия, содержащая последовательно соединенные баллон высокого давления, ствол, в котором размещен поршень со стопорным приспособлением, форкамеру, сопло, рабочую часть, эжектора и диффузор, причем в выходном сечении ствола установлен обратный клапан.

„„Я0„„8017О2 А 1

СЖАТИЯ, содержащая последовательно соединенные баллон высокого давления, ствол, в котором размещен поршень со стопором, форкамеру, сопло, рабочую часть, эжектора и диффузор, причем в выходном сечении ствола установлен обратный клапан, о т л ич а ю щ а я с я тем, что, с целью расширения экспериментальных возможностей и повьш ения надежности работы, установка снабжена упрагляемым клапаном, установленным в стволе перед обратным клапаном.

Эта установка устраняет колебания поршня при относительно небольших числах Re. При увеличении чисел Re возможно соударение поршня с обратным клапаном и, как следствие, повреждение всей установки.

Целью изобретения является расширение экспериментальных возможностей и повьппение надежности работы. 4Р

Для этого установка снабжена управляемым клапаном, установленным в стволе перед обратным клапаном. 4Р

На чертеже приведен разрез установ- 1 ки.

Установка адиабатического сжатия состоит из баллона 1 для газа высоко- а го давления, поршня 2 со стопором 3, ствола 4, подпружиненного обратного клапана 5, форкамеры 6, сопла ?, рабочей части 8, эжекторов 9, диффузора 10, управляемого клапана 11, установленного в стволе перед обратным клапаном. После первого отлета порш801702

Корректор С.йекмар

Редактор О.Юркова Техред Л,Олийнык

Заказ 2313 Тираж Подписное

BHHHIIH Государственного-комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Пате нт", г . Ужгород, ул . Гагарина, 1 0 1 ня 2 от торца ствола в управляющую полость управляемого клапана 11 подают гаэ с заданным уровнем давления.

Клапан 11 закрывают. При повторных подходах поршня 2 давление газа в управляющей полости препятствует открытию клапана 11, в связи с чем между поршнем 2 и клапаном 11 образуется газовая подушка, предотвращающая удар поршня о клапан, 1

Таким образом предполагаемое устройство значительно расширяет диапазон параметров, например резко увеличивает числа Re потока за счет увеличения расхода газа из форкамеры, предотвращает соударения поршня элементами стола установки при его последующих подходах к торцу ствола.

1О
