Союз Советских
Социалистических
Республик

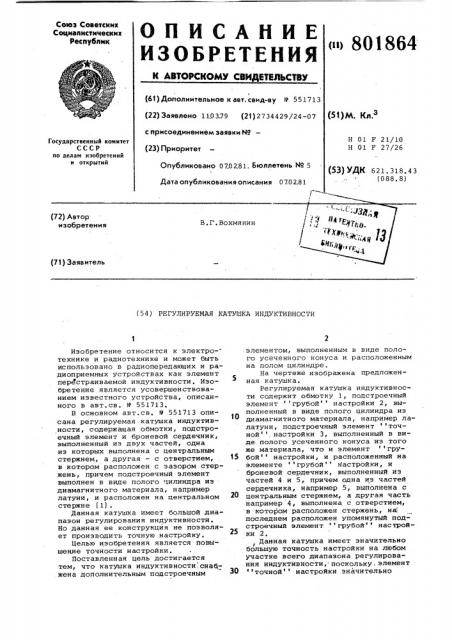

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
oi> 801864
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву 9 551713 (22) Заявлено 1103.79 (21) 2734429/24-07 с присоединением заявки ¹ (23) Приоритет
Опубликовано 0702.81. Бюллетень М 5
Р1)м K„„a
Н 01 F 21/10
Н 01 F 27/26
Государственный комитет
СССР но делам изобретений и открытий (53) УДК 621.318.43 (088, 8) Дата опубликования описания 0702.81 (72) Автор изобретения
В.Г.Вохмянин (71) Заявитель (54) РЕГУЛИРУЕМАЯ КАТУШКА ИНДУКТИВНОСТИ
Изобретение относится к электротехнике и радиотехнике и может быть использовано в радиопередающих и радиоприемных устройствах как элемент перестраиваемой индуктивности, Изобретение является усовершенствованием известного устройства, описанного в авт.св.- Р 551713.
В основном авт.св. Р 551713 описана регулируемая катушка индуктивности, содержащая обмотки, подстроечный элемент и броневой сердечник, выполненный из двух частей, одна из которых выполнена с центральным стержнем, а другая — с отверстием, в котором расположен с зазором стержень, причем подстроечный элемент выполнен в виде полого цилиндра из диамагнитного материала, например латуни, и расположен на центральном стержне (1) °
Данная катушка имеет большой диапазон регулирования индуктивности.
Но данная ее конструкция не позволяет производить точную настройку.
Целью изобретения является повышение точности настройки.
Поставленная цель достигается тем, что катушка индуктивности;снабжена дополнительным подстроечным элементом, выполненным в виде полого усеченного конуса и расположенным на полом цилиндре.
На чертеже изображена предложенная катушка.
Регулируемая катушка индуктивности содержит обмотку 1, подстроечный элемент грубой настройки 2, выполненный в виде полого цилиндра из диамагнитного материала, например лалатуни, подстроечный элемент точной, настройки 3, выполненный в виде.полого усеченного конуса из того же материала, что и элемент гру15 бой настройки, и расположенный на элементе грубой настройки, и броневой сердечник, выполненный из частей 4 и 5, причем одна из частей сердечника, например 5, выполнена с
20 центральным стержнем, а другая часть например 4, выполнена с отверстием, в котором расположен стержень, на последнем расположен упомянутый подстроечный элемент грубой настройки 2.
Данная катушка имеет значительно
/ большую точность настройки на любом участке всего диапазона регулирования индуктивности, поскольку, элемент
ЗО точной настройки значительно
801864 меньше и более плавно изменяет индуктивность катушки. Такая катушка может быть использована как элемент колебательного контура в генераторах, телевидении, радиолокации, меди цине.
Составитель И. Бабенко
Редактор Н.Ахмедова Техред N. Рейвес
Корректор Ю.Макаренко
Заказ 10 194/б Тираж 795 Подписное ВНИИПИ Государственног)Ь комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д.4/5
Филиал ППП Патент, r.Óæãîðîä, ул.Проектная, 4 ю щ а я с я тем, что, с целью повышения точности настройки, катушка индуктивности снабжена дополнительным подстроечным элементом, выполненным в виде полого усеченного конуса из диамагннтного материала и охватывающим полый цилиндр.
Источники информации, Формула изобретения принятые во внимание прн экспертизе
Регулируемая катушка индуктивнос- 1. Авторское свидетельство СССР ти по авт.св, 9 551713, о т л и ч а- Р 551713, кл. Н 01 F 21/10, 1976.
