Сеюз Сееетскнк

Социалистнчесмия. Реснубинк

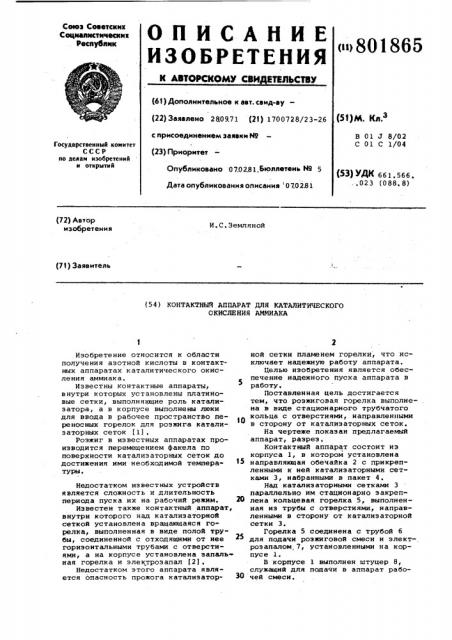

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДИТИЛЬСТВУ (61) Дополнительное к авт. сеид-ву— (22) Заявлено 280971 (21) 1700728/23-26 с присоединением заявки 89 (23) Приоритет

Опубликовано 070281.6кзллатень ЙЯ 5

Дата опубликования описания 0702В1

<11 801865 (я)м. к„,з

В 01 3 8/02

С 01 С 1/04

Государственный комитет

ССС P по делам изобретений и открытий

{53) УДК 661 5бб 023 (088 8) (72) Автор изобретения

И.С.Земляной (7 3 ) Заявитель (54) КОНТАКТНЫЙ АППАРАТ ДЛЯ КАТАЛИТИЧЕСКОГО

ОКИСЛЕНИЯ АМИИАКА

Изобретение относится к области получения азотной кислоты в контактных аппаратах каталитического окисле ни я амми ак а.

Известны контактные аппараты, внутри которых установлены платиновые сетки, выполняющие роль катаЛизатора, а в корпусе выполнены люки для ввода в рабочее пространство переносных горелок для розжига катали1О з аторных сеток (1), Розжиг в известных аппаратах производится перемещением факела по поверхности каталиэаторных сеток до достижения ими необходимой температуры.

Недостатком известных устройств является сложность и длительность периода пуска их на рабочий режим, 20

Известен также контактный аппарат, внутри которого над каталиэаторной сеткой установлена вращающаяся горелка, выполненная в виде полой трубы, соединенной с отходящими от нее гориэонтальнымн трубами с отверстиями, а на корпусе установлена запаль ная горелка и электрозапал (21.

Недостатком этого аппарата является опасность прожога катализаторной сетки пламенем горелки, что исключает надежную работу аппарата.

Целью изобретения является обеспечение надежного пуска аппарата в работу.

Поставленная цель достигается тем, что розжиговая горелка выполнена в виде стационарного трубчатого кольца с отверстиями, направленными в сторону от катализаторных сеток.

На чертеже показан предлагаемый аппарат, разрез.

Контактный аппарат состоит из корпуса 1, в котором установлена направлякщая обечайка 2 с прикрепленными к ней катализаторными сетками 3, набранными в пакет 4.

Над каталиэаторными сетками 3 параллельно им стационарно закреплена кольцевая горелка 5, выполненная из трубы с отверстиями, направленными в сторону от каталиэаторной сетки 3.

Горелка 5 соединена с трубой б для подачи posmrosoN смеси и электрозапалом, 7, установленными на корпусе .1.

В корпусе 1 выполнен штуцер 8, служащий для подачи в аппарат рабочей смеси.

801865

Формула изобретения

Контактный аппарат содержит такwe дополнительную горелку 9, выполненную в виде вращающегося от привода 10, установленного на корпусе 1, полого вала 11 с прикрепленными к нему с заглушенного конца трубками

12 с отверстиями, направленными в сторону сеток 3.

Пуск аппарата в работу производится следукщим образом.

После повышения давления воздуха ® до рабочего по трубе подают розжиговую смесь — горючий газ, поджигаемый электрозапалом 7.

Выходящее иэ отверстий горелки пламя, направленное в сторону от сеток 3 (навстречу подаваемому воздуху), взаимодействует с потоком воздуха и образует блуждающий настильный факел в форме кольца, равномерно нагревающий поверхность каталиэаторной сетки 3. 26

Нагрев прекращается при достижении сетками необходимой температуры, после чего горелку 5 отключают, а в аппарат подают через штуцер 8 аммиак для обеспечения процесса ката- g5 литического окисления.

При необходимости нагрев можно производить и вращающейся горелкой

9, работа которой осуществляется известным образом, Выполнение горелки для нагрева каталиэаторных сеток в виде стационарного кольца с отверстиями, направленными в сторону от сеток, по- зволяет производить качественный нагрев катализатора и надежную подготовку аппарата к пуску, Кроме того, при использовании вращакнцейся горелки зажигание газа в ней обеспечивается при любом положении над каталнэаторными сетками, Контактный аппарат для каталитического окисления аммиака, содержащий корпус с размещенными в нем катализаторными сетками, раэжиговую горелку, установленную над ними, электрозапал и патрубки для подачи горючего газа и рабочей смеси, о тл и ч а ю шийся тем,что,с целью обеспечения надежного пуска аппарата в работу, роэжиговая горелка выполнена в виде стационарного трубчатого кольца с отверстиями, направленными в сторону от катализаторных сеток.

Источники информации, принятые во внимание при экспертизе

1. Атрощенко В.И. Технология азотной кислоты, М., Госхимиэдат, 1962, с.243.

2, Авторское свидетельство СССР

9 402505, кл, В 01 У 8/02, 1966.
