Союз Советских

Социалистических

Республик

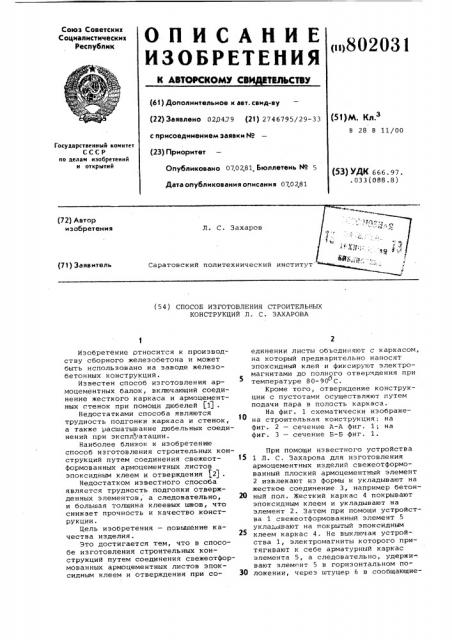

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВ ТВЛЬСТВУ (ii>802031 (61) Дополнительное к авт. свид-ву (22) Заявлено 020479 (21) 2746795/29-33 с присоединением заявки М (23) Приоритет

Опубликовано 07,02.81, Бюллетень М

Дата опубликования описания 07,02,81 я)м. кл.

В 28 В 11/00

Государственный комитет

СССР но делам изобретений и открытий (53) УДК 666.97. .033(088.8) (54) СПОСОБ ИЗГОТОВЛЕНИЯ СТРОИТЕЛЬН61Х

КОНСТРУКЦИИ Л. С. ЗАХАРОВА

Изобретение относится к производству сборного железобетона и может быть использовано на заводе железобетонных конструкций.

Известен способ изготовления армоцементных балок, включающий соединение жесткого каркаса и армоцементных стенок при помощи дюбелей 1) .

Недостатками способа являются трудность подгонки каркаса и стенок, а также расшатывание дюбельных соединений при экспл,атации.

Наиболее близок к изобретению способ изготовления строительных конструкций путем соединения свежеотформованных армоцементных листов эпоксидным клеем и отверждения $2) .

Недостатком известного способа является трудность подгонки отвержденных элементов, а следовательно, и большая толщина клеевых швов, что снижает прочность и качество конструкции.

Цель изобретения — повышЕние качества изделия.

Это достигается тем, что в способе изготовления строительных конструкций путем соединения свежеотформованных армоцементных листов эпоксидным клеем и отверждения при соединении листы объединяют с каркасом, на который предварительно наносят эпоксидный клей и фиксируют электромагнитами до полного отверждения при температуре 80-90 С.

Кроме того, отверждение конструкции с пустотами осуществляют путем подачи пара в полость каркаса.

На фиг. 1 схематически изображена строительная конструкция; на фиг. 2 — сечение A-А фиг. 1; на фиг. 3 — сечение Б-Б фиг. 1.

При помощи известного устройства

15 1 JI. C. Захарова для изготовления армоцементных изделий свежеотформованный плоский армоцементный элемент

2 извлекают из формы и укладывают на жесткое соединение 3, например бетон20 ный пол. Жесткий каркас 4 покрывают эпоксидным клеем и укладывают на элемент 2. Затем при помощи устройства 1 свежеотформованный элемент 5 укладывают на покрытый эпоксидным клеем каркас 4. Не выключая устройства 1, электромагниты которого притягивают к себе арматурный каркас элемента 5, а следовательно, удержи- . вают элемент 5 в горизонтальном по30 ложении, через штуцер 6 в сообщающие802031 — Фиг/ б

4-А аг.Г

60 ннИИПИ Заказ 10476/15 Тираж 640 Подписное

Филиал ППП "Патент ", г. Ужгород, ул . Проектная, 4 ся полости изделия подают пар с температурой 80-95

После достижения бетонсм прочности, обеспечивающей способность элемента 5 нести нагрузку от собственного веса, электромагниты устройства 1 выключают, а устройство снимают с иэделия. После достижения бетоном проектной прочности термообработку изделия прекращают.

Использование изобретения обеспечивает, по сравнению с известными способами, следующие преимущества: упрощается подгонка соединяемых элементов за счет эластичности свежеотформованных арглоцементных листов; повышается качество изделий за счет уменьшения толщины клеевого шва.

Формула изобретения

1. Способ изготовления строительных конструкций путем соединения свежеотформованных армоцементных листов эпоксидным клеем и отверждения, о тл и ч а ю шийся тем, что,е с целью повышения качества изделий, при соединении листы объединяют с каркасом, на который предварительно наносят эпоксидный клей и фиксируют электромагнитами до полного отверждения при температуре 80-90оС.

2. Способ по п.1, о т л и ч а ю шийся тем, что отверждение кон— струкции с пустотами осуществляют путем подачи пара в полость каркаса.

Источники информации, принятые во внимание при экспертизе

1. Митрофанов Е. H. Армоцемент.

Л., 1973, с.107-111.

2. Митрофанов Е. H. Армоцемент.

Л., 1973, с.128 †1
