Союз Советскид

Социалистических

Республик

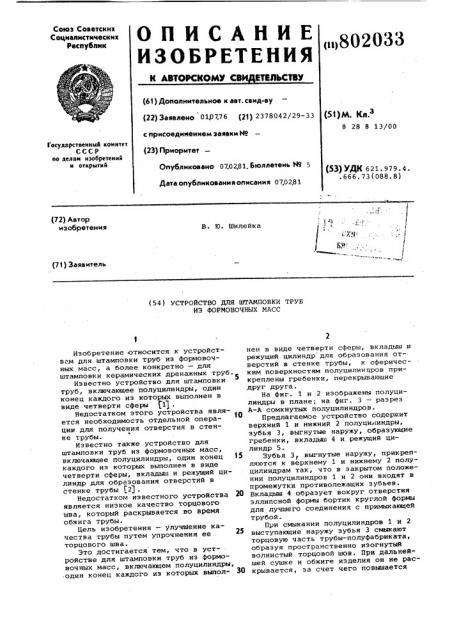

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВ ЕТЕЛЬСТВУ

<111 80203 З (61) Дополнительное к авт. свид-ву (Рг) Заявлено 0ЦП76 Р1) 2378042Д9-33 с присоединением заявки HP (23) Приоритет

Опубликовано 07.02,81. Бюллетень М 5

Дата опубликования описания 07.0281 (51)М. Нл.з

В 28 В 13/00

Государственный комнтет

СССР но делам нзобретеннй н открытнй (53) УДК 621. 979. 4..666.73(088.8) (72) Автор изобретения

В. Ю. Шилейка (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ШТАМПОВКИ ТРУБ

ИЗ ФОРМОВОЧНЫХ МАСС

Изобретение относится к устройствам для штамповки труб из формовочных масс, а более конкретно — для штамповки керамических дренажных труб.

Известно устройство для штамповки труб, включающее полуцилиндры, один конец каждого из которых выполнен в виде четверти сферы f1) .

Недостатком этого устройства является необходимость отдельной операции для получения отверстия в стенке трубы.

Известно также устройство для штамповки труб из формовочных масс, включающее полуцилиндры, один конец 15 каждого из которых выполнен в виде четверти сферы, вкладыш и режущий цилиндр для образования отверстий в стенке трубы (2J . недостатком известного устройства 20 является низкое качество торцового

ursa, который раскрывается во время обжига трубы.

Цель изобретения — улучшение качества трубы путем упрочнения ее торцового шва.

Это достигается тем, что в устройстве для штамповки труб из формовочных масс, включающем полуцилиндры, -один конец каждого из которых выпол- 30 нен в виде четверти сферы, вкладыш и режущий цилиндр для образования отверстий в стенке трубы, к сферическим поверхностям полуцилинцров прикреплены гребенки, перекрывающие друг друга.

На фиг. 1 и 2 изображены полуцилиндры в плане; на фиг. 3 — разрез

A-А сомкнутых полуцилиндров.

Предлагаемое устройство содержит верхний 1 и нижний 2 полуцилиндры, зубья 3, выгнутые наружу, образующие гребенки, вкладыш 4 и, режущий цилиндр 5.

Зубья 3 выгнутые наружу, прикрепляются к верхнему 1 и нижнему 2 полуцилиндрам так, что в закрытом положении полуцилиндров 1 и 2 они входят в промежутки противолежащих зубьев.

Вкладыш 4 образует вокруг отверстия эллипсной формы бортик круглой формы для лучшего соединения с примыкающей трубой.

При смыкании полуцилиндров 1 и 2 выступающие наружу зубья 3 смыкают торцовую часть трубы-полуфабриката, образуя пространственно изогнутый волнистый торцовой шов. При дальнейшей сушке и обжиге изделия он не раскрывается, за счет чего повышается

802033

55 производительность труда из-за отсутствия необходимости доработки торцового шва после прессования.

Формула изобретения

Устройство для штамповки труб из формовочных масс, включающее полуцилиндры, один конец каждого из которых выполнен в виде четверти сферы, вкладыш и режущий цилиндр для образования отверстий и стенке трубы, о т л и ч а ю щ е е с я тем, что, с целью улучшения качества трубы путем упрочнения ее торцового шва, к сферическим поверхностям полуцилиндров прикреплены гребенки, перекрывающие друг друга.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 26731, кл. В 28 В 7/16, .1951.

2. Авторское свидетельство СССР

Р 2281221, кл. В 28 В 7/04, 1970.

802033

А-А
