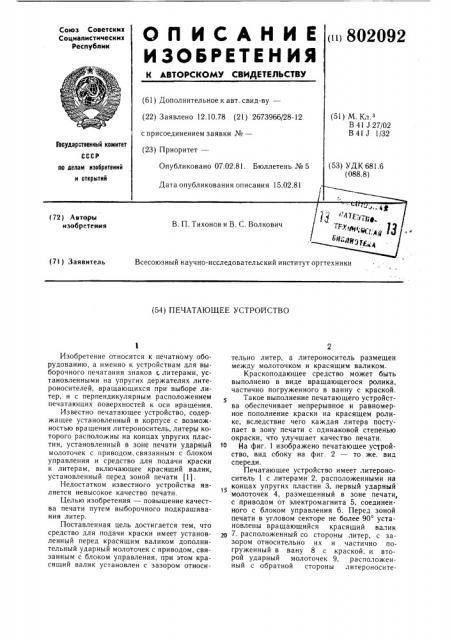

Всесоюзный научно-исследовательский институт оргтехники (54) ПЕЧАТАЮЩЕЕ УСТРОИСТВО
Изобретение относится к печатному оборудованию, а именно к устройствам для выборочного печатания знаков с литерами, установленными на упругих держателях литероносителей, вращающихся при выборе литер, и с перпендикулярным расположением печатающих поверхностей к оси вращения.
Известно печатающее устройство, содержащее установленный в корпусе с возможностью вращения литероноситель, литеры которого расположны на концах упругих пластин, установленный в зоне печати ударный молоточек с приводом, связанным с блоком управления и средство для подачи краски к литерам, включающее красящий валик, установленный перед зоной печати (1).
Недостатком известного устройства является невысокое качество печати.
Целью изобретения — повышение качества печати путем выборочного подкрашивания литер.
Поставленная цель достигается тем, что средство для подачи краски имеет установленный перед красящим валиком дополнительный ударный молоточек с приводом, связанным с блоком управления, при этом красящий валик установлен с зазором относительно литер, а литероноситель размещен между молоточком и красящим валиком.
Краскоподающее средство может быть выполнено в виде вращающегося ролика, частично погруженного в ванну с краской.
Такое выполнение печатающего устройства обеспечивает непрерывное и равномерное пополнение краски на красящем ролике, вследствие чего каждая литера поступает в зону печати с одинаковой степенью окраски, что улучшает качество печати. 0 На фиг. 1 изображено печатающее устройство, вид сбоку на фиг. 2 — то же, вид спереди.
Печатающее устройство имеет литероноситель 1 с литерами 2, расположенными на концах упругих пластин 3, первый ударный молоточек 4, размещенный в зоне печати, с приводом от электромагнита 5, соединенного с блоком управления 6. Перед зоной печати в угловом секторе не более 90 установлены вращающийся красящий валик 0 7. расположенный со стороны литер, с зазором относительно их и частично погруженный в вану 8 с краской. и второй ударный молоточек 9, расположенный с обратной стороны литероносите802092 ля 1 напротив валика 7. Молоточек 9 соединен с дополнительным электромагнитом 10, подключенным к блоку управления 6.
Печатающее устройство работает следующим образом.
Блок управления 6 в момент нахождения выбранной для печатания литеры 2 напротив красящего валика 7 подает питание на обмотку дополнительного электромагнита 10, который приводит в действие молоточек 9.
Молоточек 9 ударяет по литере 2 и приводит io ее в соприкосновение с красящим валиком 7.
Происходит окраска литеры 2. Затем обмотка электромагнита 10 обесточивается, молоточек 9 возвращается в исходное положение, а окрашенная литера 2 поступает в зону печати. При прохождении этой литерой 2 позиции печати блок управления 6 подает импульс на обмотку электромагнита
5. Молоточек 4 ударяет по литере 2. Происходит печатание выбранного знака. Далее работа печатающего механизма повторяет- щ ся.
Благодаря выполнению в печатающем устройстве узла окраски с непрерывной подпиткой краской осуществляется однотонность отпечатков, что улучшает качество печати. По сравнению с прототипом в предлагаемом изобретении исключены перерывы в работе печатающего устройства, необходимые для пропитки краской пористой массы литероносителя или для замены отработанного литероносителя на уже пропитанный литероноситель, что повышает производительность печатающего устройства, кроме того, непористый литероноситель обладает повышенной износоустойчивостью по сравнению с пористым литероносителем.
Формула изобретения
Печатающее устройство, содержащее установленный в корпусе с возможностью вращения литероноситель, литеры которого расположены на концах упругих пластин, установленный в зоне печати ударный молоточек с приводом, связанным с блоком управления, и средство для подачи краски к литерам, включающее красящий валик, установленный перед зоной печати, отличаюи1ееся тем, что, с целью повышения качества печати путем выборочного подкрашивания литер, средство для подачи краски имеет установленный перед красящим валиком дополнительный ударный молоточек с приводом, связанным с блоком управления, при этом красящий валик установлен с зазором относительно литер, а литероноситель размещен между молоточком и красящим валиком.
Источники информации, принятые во внимание при экспертизе
1. Патент США Хо 3826191, кл. 101 — 103, 1974 (прототип) .
