Стекло для спаев

Стекло для спаев

Иллюстрации

Показать все

Реферат

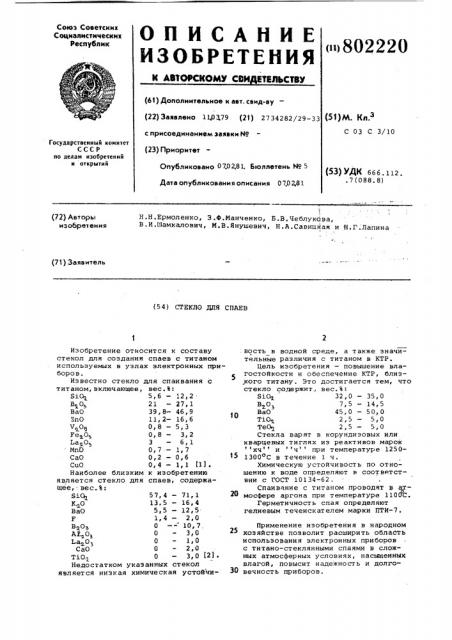

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СИИ ИИЛЬСТВУ (щ 802220 (61) Дополнительное к авт. свид-ву (22) Заявлено 110479 (21) 2734282/29-33 с присоединением заявки № (23) Приоритет

Опубликовано 0702,81. Бюллетень ¹ 5

Дата опубликования описания 0702,81 (51)М. Кл з

С 03 С 3/10

Государственный комитет

СССР по деяам изобретений н открытий (53) УДК 6 6 6 . 1 12 ..7 (088. 8) Н .Н . Ермоленко, Э .Ф.Манченко, В.В. Чеблуко в а, В.И.Иамкалович, М.В.Янушевич, Н.A.Ñàâèöêàÿ и Н.Г. Лапина (72) Авторы изобретения (71) Заявитель

<54) СТЕКЛО ДЛЯ СПЕРЕВ

Изобретение относится к составу стекол для создания спаев с титаном используемых в узлах электронных приборов.

Известно стекло для спаивания с титаном, включающее, вес. В:

Si+ 5,6 — 2,2

 ΄ 21 — 27, 1

ВаО 39,8- 46,9

ЕпО 11,2- 16,6

V„O6 0,8 — 5,3

Fe O 0,8 — 3,2

Ьао О, 3 — 6,1 MnD 0,7 — 1,7

СаО 0,2 — 0,6 15

СиО 0,4 — 1,1 (1) °

Наиболее близким к изобретению является стекло для спаев, содержащее, вес.%:

Si+ 57,4 — 71,1

К,„О 13,5 — 16,4

ВаО 5,5 — 12,5

F 1,4 — 2,0

В203 О -- 10,7, AZ.,ÄO Π— 3,О

Ьа ΠΠ— 1,О

СаΠΠ— 2,0

Т1О. Π— 3 0 (21 °

Недостатком указанных стекол является низкая химическая устойчивость в водной среде, а также значительные различия с титаном в КТР.

Цель изобретения — повышение влагостойкости и обеспечение КТР, близкого титану. Это достигается тем, что стекло содержит, вес. Ъ:

8101 32, Π— 35, О

В О, 7,5 — 14,5

ВаО 45,0 — 50,0

TiOq

Те01 2,5 — 5 О

Стекла варят в корундизовых или кварцевых тиглях из реактивов марок хч и ч при температуре 12501300 С в течение 1 ч.

Химическую устойчивость по отношению к воде определяют в соответствии с ГОСТ 10134-62.

Спаивание с титаном проводят в г тмосфере аргона при температуре 1100С.

Герметичность спая определяют гелиевым течеискателем марки ПТИ-7.

Применение изобретения в народном хозяйстве позволит расширить облаСть использования электронных приборов с титано-стеклянными спаями в сложных атмосферных условиях, насыщенных влагой, повысит надежность и долговечность приборов.

802220

Химический состав и свойства предлагаемых стекол

Химический сос мас.%

Предлагаемые стекла

Si0@

33, 45

12,0

45 0

32,0

14,5

47,0

В О

7,5

50,0

Т101

5,0

4,0

2,5

ТеО

4,55

2,5

5,0

Физико-химические свойства стекол

Коэффициент термического расширения, сК. ° 10 гр.

73,5

77,5

80,5

Температура начала размягчения, С

655,0

660,0

650 0

Температура спаивания, о,1100,0

1100,0

1100,0

Продолжительность спаивания, мин

5-7

5 — 7

5 — 7

Химическая устойчивость к воде, потери в вес.%

0,14

0,11

0,12

Герметичность спая (натекание гелия, л.мкм/с) 1;10

1 10

1 ° 10

Плотность, г/см 3

3,58

3,60

3> 35

Составитель И.Чернявская

Техред А.Савка Корректор С.Шекмар

Редактор И. Квачадэе

Заказ 10494/25 Тираж О31 Подписно е

ВНИИПИ Государственйого комитета СССР по делам изобретений и открытий

113035,Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП Патент, г.ужгород, ул.Проектная, 4

Зкономические затраты на синтез стекла значительно снизятся благодаря упрощению состава и связанному

Формула изобретения

Стекло для спаев, включающее Si+, В О, ВаО, TiO, о т л и ч а ю щ е ес я тем, что, с целью повышения влагостойкости и обеспечения спая с титаном, оно дополнительно содержит

ТеО при следующем соотношении компо2 нентов, вес.Ъ:

ЫО 32 — 35

В О 7,5- 14,5 с этим исключению ряда технологичес— ких операций по подготовке и дозировке компонентов.

1-13 13-8 8-8

Ва0 4,5 в 5,0 т10 2,5- 5,0

ТеО 2,5- 5,0

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 557062, С 03 С 3/10, 1974.

2. Патент Великобритании 91057907, кл. С 03 С 3/10, опублик. 1964.
