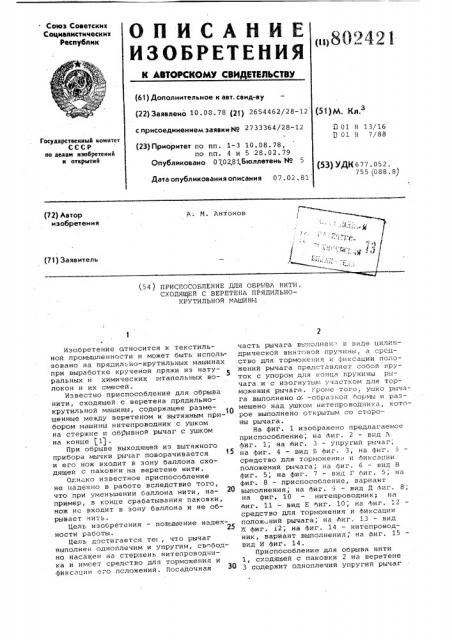

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. саид-ву (22) Заявлено 10 ° 08. 78 (21} 2654462/28-12

< присоединением заявки ¹ 2 7 3 3 36 4 /2 8- 1 2

Q 01 Н 13/16

>.> 01 Н 7/88

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет по пп. 1-3 10. 08. 78, по пп. 4 и 5 28.02.79

Опубликовано 070281,Бюллетень ¹ 5 (53) УДК 6 77 . 05 2 .

755 (088.8) Дата опубликования описания 07. 02. 81 (72) Автор изобретения

А. И. Антонов (71) За яв ит ель (54) ПРИСПОСОБЛЕНИЕ ДЛЯ ОБРЬ>В>< НИТИ, СХОДЯЩЕЙ С ВЕРЕТЕНА ПРЯДИЛЬНОКРУТИЛЬНОЙ МАШИН11

Изобретение с1тносится к текстильной промышленности и может быть использовано на прядил .но-крутильных машинах при выработке крученой пряжи из натуральных и химических штапельных волокон и их смесей.

Известно приспособление для обрыва нити, сходящей с веретена прядильнокрутильной машины, содержащее размеценные между веретеном и вытяжным прибором машины нитепроводник с ушком на стержне и обрывной рычаг с ушком на конце 1 1) .

При обрыве выходящей из вытяжного прибора мычки рычаг поворачивается и его нож входит в зону баллона сходящей с паковки на веретене нити.

Однако известное приспособление не надежно в работе вследствие того, что при уменьшении баллона нити, на- 20 пример, в конце срабатывания паковки, нож не входит в зону баллона и не обрывает нитb.

Цель изобретения — повышение наде:.< 25 ности работы.

Цель достигается те>, что рычаг выполнен одноплечим и упругим, свободно насажен на стерн<ень нитепроводника и имеет средство для торможения и фиксации его псложений. Посадочная часть рычага выполнен," в виде цилиндрической винтовой пружины, а средство для торможения и фиксации положений рычага представляет собой пруток с упором для конца пружины рычага и с изогнутым участком для торможения рычага. ><роме того, ушко рычага выполнено -hoprm H paa мешено над ушком нитепроводника, которое выполнено открытым со стороны рычага.

На фиг. 1 изображено предлагаемое приспособление; на йиг. 2 — вид Л фиг. 1; на йиг. 3 — упругий рьчаг, на фиг. 4 — вид Б фиг. 3; на Фиг. 5 средство для торможения и фиксации положений рычага, на фиг. 6 — вид В фиг. 5; на фиг. 7 — вид Г фиг. 5; на фиг. 8 — приспособление, вариант выполнения, на фиг. 9 — вид Д фиг 8; на фиг. 10 — нитепроводник; на

Фиг. 11 — вид Е <>иг. 10; на фиг. "2 средство для торможения и Фиксации полож ний рычага; на йиг. 1" — вид

К фиг. 12; на фиг. 14 — нитепроводник, вариант выполнения, на <»иг. 15 вид И фиг. 14.

Приспособление для обрыва нити

1, сходящей с паковки 2 на веретене

3 содер>кит одноплечий упругий рычаг

802421

4, установленный между веретеном и вытяжным прибором (не показан) маши- ны с возможностью контакта с выпрядаемой мычкой 5 и поворота при ее обрыве под действием собственного веса. Посадочная часть рычага выполнена в виде винтовой цилиндрической пружины 6, что обеспечивает необходимую упругость рычага и снижает его инерцию.Для контакта с мычкой 5 рычаг имеет прямой участок 7, а для обрыва нити 1 — ушко 8. Участок 9 рычага служит для ограничения перемещения мычки вдоль него при ослаблении ее натяжения, например,при останове машины. При вращении веретена против часовой стрелки участок 9 рычага служит 15 также и для обрыва нити 1.

Рычаг посредством пружины с кон цом 10 установлен на стержне 11 нитепроводника, имеющего на конце ушко

12. Средство для торможения и Фикса- 2О ции положений рычага представляет собой пруток 13 с упором 14 для конца 10 пружины 6, упорами 15 и 16 для ограничения перемещения рычага на стержне и с изогнутым участком

17 для торможения рычага.

При повороте рычага конец 10 пружины упирается в упор 14,что обеспечивает требуемую разводку между рычагом и вершиной веретена 3 перед .взаимодействием рычага с нитью 1.

Пруток имеет ушко 18, предназначенное для ограничения колебаний мычки и рычага под ее воздействием при вращении веретена. Изогнутый участок 19 ушка слу>кит для направле ния нити в ушко при ликвидации обрыва.

В варианте выполнения приспособления согласно фиг. 8-15 рычаг 4 имеет о †образн ушко 20, размещенное над ушком 12 нитепроводника, выполненным открытым со стороны рычага. Ушко 12 смещено на 3-5 мм относительно вертикальной плоскости, проходящей через ось стержня 11 в сто- ф рону поворота рычага при обрыве мычки, что позволяет сместить центр тяжести рычага в том ке направлении.

Это необходимо для поворота рычага под действием собственного веса при щ обрыве мычки.

Участок 21 ушка 12 служит для направления мычки к веретену, а участок

22 препятствует выходу ее из ушка

12 при заправке в ушко 20. Для удобства заправки нити в ушко 12 оно со стороны заправки выполнено более широким по сравнению с участком 21, где ушко выполнено более узким для точного направления мычки к веретену и для ограничения колебаний ее и ЬО вместе с ней рычага.

Стержень 11 смещен относительно ушка 12 к веретену 3, что позволяет ушку рычага располагаться над ушком

12. 65

При работе машины выходящая из вытяжного прибора мычка поступает вместе с нитью 1 в канал веретена, где скручивается с ней в пряжу. При этом рычаг 4 своим участком 7 опирается на мычку.

При обрыве мычки рычаг под действием собственного веса опускается. и конец пружины его упирается в упор, останавливая рычаг в нижнем положении. Если веретено вращается. по часовой стрелке (фиг. 2), нить

1 захватывает рычаг за ушко 8 или

20 и, преодолевая сопротивление пружины 6, за счет своего вращения вместе с веретеном стремится прИжать рычаг к веретену и обрывается.В рыча.е и пружине возника >Т при этом силы упругости,под действием которых рычаг после обрыва нити поворачивается в обратном направлении вверх и останавливается в нем за счет торможения об изогнутую часть прутка 13. При вращении веретена против часовой стрелки нить захватывает рычаг за участок 9 с его внешней стороны.

При ликвидации обрыва нить после заправки ее в нитепроводник перед присучкой заводится справа в полукольцо, образованное участком 17 прутка. Под действием возникающего после присучки натяжения нить заходит в ушко 18. Затем рычаг вводится в контакт с мычкой.

Б приспособлении согласно .>>иг, 8 — 15 конец смотанной с верхней части вере. гена нити 1 вводят в ушко 12 и движением в наяравлении

=..ðàùåíèÿ по часовой стрелке заправляют в ушко 20, которое под действием натяжения со стороны нити располагается над ушком 12. После. этого =-аправщиком конец нити проводится через веретено. После включения веретена производя-, присучивание. нити 1 к выходящей и-.- вытяжного прибора >ычке.

При сматывании всей нити с лаковки мычка обрывается и рычаг опускается. Пустой патрон при снятии его с веретена ударяет о рычаг, вследствие чего рычаг поднимается и тормозится в верхнем г>оложении. Очередность выполнения операций по ликвидации обрыва нити может быть иной.

После заправки нити в ушко можно ее сначала заправи ь в канал веретена, а затем в ушко 20. При такой последовательности выполнения операций более удобно ушко согласно Фиг. 14 и

15. При сматыванни нити в направлении оси веретена она за счет вращения вокруг веретена сама входит в ушко.

Рычаг может быть изготовлен иэ пружинной проволг>ки.

Формула нзобретeíèÿ

1. Приспособление для обрыва нити, сходящей с ве «тена прядильно-кру802421

10 тильной машины, содержащее размещенные между веретеном и вытяжным прибором машины нитепроводник с ушком на стержне и обрывной рычаг с ушком на конце, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы, рычаг выполнен одноплечим и упругим, свободно насажен на стержень нитепроводника и имеет средство для торможения и фиксации его положений.

2. Приспособление по п. 1, о т л и ч а ю щ е е с я тем, что посадочная часть рычага выполнена в виде цилиндрической винтовой пружины.

3. Приспособление по пп. 1 и 2, о т л и ч а ю щ е е с я тем, что средство для торможения и фиксации положений рычага представляет собой пруток с упором для конца пружины рычага и с изогнутым участком для торможения рычага.

4. Приспособление по п. 1, о т л и ч а ю щ е е с я тем, что ушко рычага выполнено оС -образной Формы и размещено над ушком нитепроводника.

5 . Приспособление по п. 4, о т л и ч а ю щ е е с я тем, что ушко нитепроводника выполнено открытым со стороны рычага.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 339603,. кл. Q 01 H 7/88, 1969 (прототип) .
