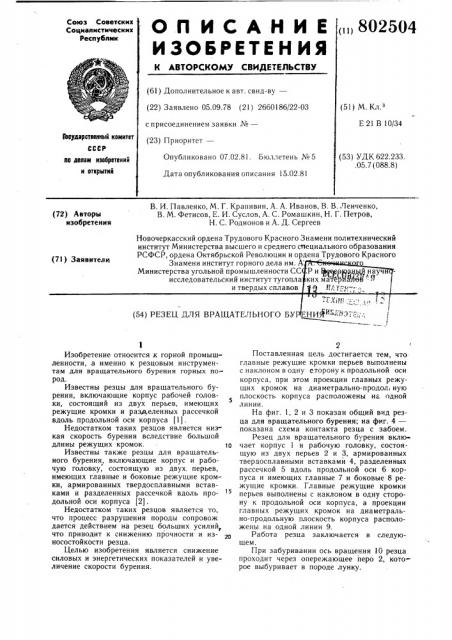

О П И С А Н И Е (») 802504

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 05.09.78 (21) 2660186/22-03 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 07.02.81. Бюллетень,% 5

Дата опубликования описания 15.02.81 (51) М Кл з

Е 21 В 10/34

Государственный комитет

СССР (53) УДК 622.233. .05. 7 (088.8) по делам иэооретеннй и открытнй

В. И. Павленко, М. Г. Крапивин, А. А. Иванов, В. В. Ленченко, В. М. Фетисов, E. И. Суслов, А. С. Ромашкин, Н. Г. Петров, Н. С. Родионов и А. Д. Сергеев (72) Авторы изобретения

Новочеркасский ордена Трудового Красного Знамени политехнический институт Министерства высшего и среднего специального образования

РСФСР, ордена Октябрьской Революции и ордена Трудового Красного (71) Заявители

Знамени институт горного дела им. А

Министерства угольной промышленности СС исследовательский институт тугопла и твердых сплавов

P и ф ррщф научи ких матерттйЧЮМ тт

11» 1 ч- .-,, (54) РЕЗЕЦ Д,ЛЯ ВРАЩАТЕ,ЛЬНОГО БУ НИЯЗ""» 1(."((:=,,;:;

Изобретение относится к горной промышленности, а именно к резцовым инструментам для вращательного бурения горных пород.

Известны резцы для вращательного бурения, включающие корпус рабочей голов5 ки, состоящии из двух перьев, имеющих режущие кромки и разд.еленных рассечкой вдоль продольной оси корпуса (1).

Недостатком таких резцов является низкая скорость бурения вследствие большой длины режущих кромок. о

Известны также резцы для вращательного бурения, включающие корпус и рабочую головку, состоящую из двух. перьев, имеющих главные и боковые режущие кромки, армированных твердосплавными вставками и разделенных рассечкой вдоль продольной оси корпуса (2).

Недостатком таких резцов является то, что процесс разрушения породы сопровож дается действием на резец больших усилий, что приводит к снижению прочности и износостойкости резца.

Целью изобретения является снижение силовых и энергетических показателей и увеличение скорости бурения.

2 (Поставленная цель достигается тем, что главные режущие кромки перьев выполнены с наклоном в одну сторону к продольной оси корпуса, при этом проекции главных режущих кромок на диаметрально-продол ную плоскость корпуса расположены на одной линии.

На фиг. 1, 2 и 3 показан общий вид резца для вращательного бурения; на фиг. 4— показана схема контакта резца с забоем.

Резец для вращательного бурения включает корпус 1 и рабочую головку, состоящую из двух перьев 2 и 3, армированных твердосплавными вставкамй 4, разделенных рассечкой 5 вдоль продольной оси 6 корпуса и имеющих главные 7 и боковые 8 режущие кромки. Главные режущие кромки перьев выполнены с наклоном в одну сторону к продольной оси корпуса, а проекции главных режущих кромок на диаметрально-продольную плоскость корпуса расположены на одной линии 9.

Работа резца заключается в следующем.

При забуривании ось вращения !О резца проходит через опережающее перо 2, которое выбуривает в породе лунку. щую из двух перьев, имеющих главные и боко вые режущие кромки, армированных твердосплавными вставками и разделенных рассечкой вдоль продольной оси корпуса, отличающийся тем, что, с целью снижения силовых и энергетических показателей и увеличения скорости бурения, главные режущие кромки перьев выполнены с наклоном в одну сторону к продольной оси корпуса, при этом проекции главных режущих кромок на диаметрально продольную плоскость

1в корпуса расположены на одной линии.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 337487, кл. Е 21 С 13/00, 1967.

2. Авторское свидетельство СССР № 539143, кл. Е 21 С 13/02, 1975 (прототип) .

Формула изобретения

1$

Резец для вращательного бурения, включающий корпус и рабочую головку, состоя802504

При входе в контакт с породой на отстающем пере 3 появляется боковая сила

Р«, стремящаяся совместить ось вращения резца с его продольной осью. Ось вращения резца сдвигается к его продольной оси, но не совмещается с ней, так как этому мешает наличие боковой силы Р $, на боковую кромку опережающего пера 2. В результате этого формируется ступенчатый забой. Опережающее перо 2 выбуривает пилот-скважину, а отстающее перо срезает уступ. Диаметр выработки, полученной в результате бурения такими резцами, оказывается значительно больше диаметра самого резца.
